土钉墙-施工方案VIP免费

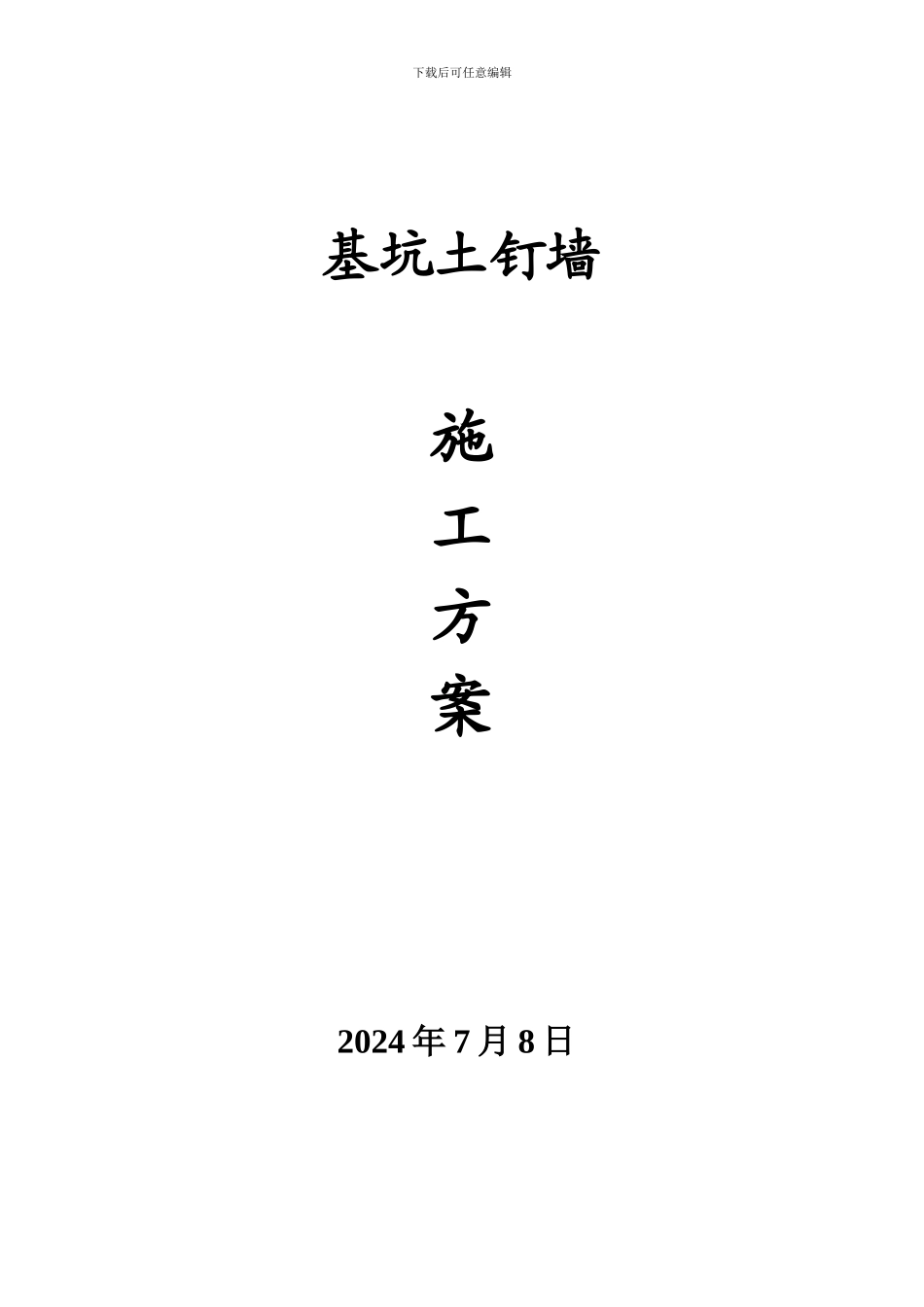

下载后可任意编辑基坑土钉墙施工方案2024 年 7 月 8 日下载后可任意编辑一、施工方法：土钉墙应采纳信息法施工，施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，须调整孔位，避开管线，同时保证基坑安全。1、施工工艺 ——制锚——放线 开挖 修坡 引孔 安放锚杆 注浆 编网喷砼 开挖下一层2、周边放样根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。拐角处土体极不稳定，所以放线时尽可能取直，挖土时形成一个弧面。3、土方开挖：（1）土方开挖要求分层分段方式施工。（2）挖土施工单位应编制严密的施工组织设计，经设计认可后方可实施，挖土顺序应严格按施工组织设计进行。（3）不得超挖，开挖面的高差应控制在 2m 以内，并宜按不大于1:1.0 的坡比放坡。4、土钉制作、成孔下载后可任意编辑 土钉按设计采纳中 1D20 钢筋。 土钉根据设计标准加工制作，间距 1500mm 为一根土钉。 土钉采纳先引孔（引孔直径为 130mm），然后放入土钉。 土钉定位误差上下左右均小于 50mm，傾角误差小于 3 度。如遇障碍，应设法避开。5、注浆 土钉注浆，从锚管底部开始注浆，边注边拔管，最后进行口部高压注浆，然后封孔。注浆泵必须压力恒定，注浆压力取 0.3-0.5mpa，流量不大于 5L/min，水泥浆用量 35kg/m.6、编制钢筋网 按设计要求绑扎或点焊双向钢筋网。钢筋定位误差小于 20mm 相邻钢筋接头错开 500mm，每层土钉部用联系筋焊接，用螺纹钢井字压在钢筋网上，钢筋网片、联系筋土钉、井字架之间用点电焊联接。7、喷射砼面层 喷射砼面层作业应按《锚杆喷射混凝土支护技术法律规范》下载后可任意编辑（GBJ86-85）要求执行。 在土层开挖、修坡面层后，先初喷 40-50mm 厚砼面层，在钢筋网编焊工作完成后再喷射 50mm 面层砼进行，喷射总厚度 100mm，石子粒径 5-15mm，砼标号为 C20。喷射砼应掺加速凝剂，砼初凝小于10min，终凝小于 30min。混凝土配比为：普通水泥：砂石 1：4-1：5砂率：45-45%水灰比：1：0.5速凝剂：3—5%水泥重量8、特别情况的处理措施基坑支护工程是风险性较大的工程，施工过程中可能会遇到各种意外情况，为做到备无患，针对本工程特点，制定以下措施：1）坑外地面堆载应控制在 10KN/m2以内，并禁止载重汽车通行。2）边坡局部涌水的处理：迅速用特种止水材料缩小范围，埋管引流，注浆封堵。3）位移、沉降过大的处理：在位移沉降过大区域根据产生的原因加大加密土...
