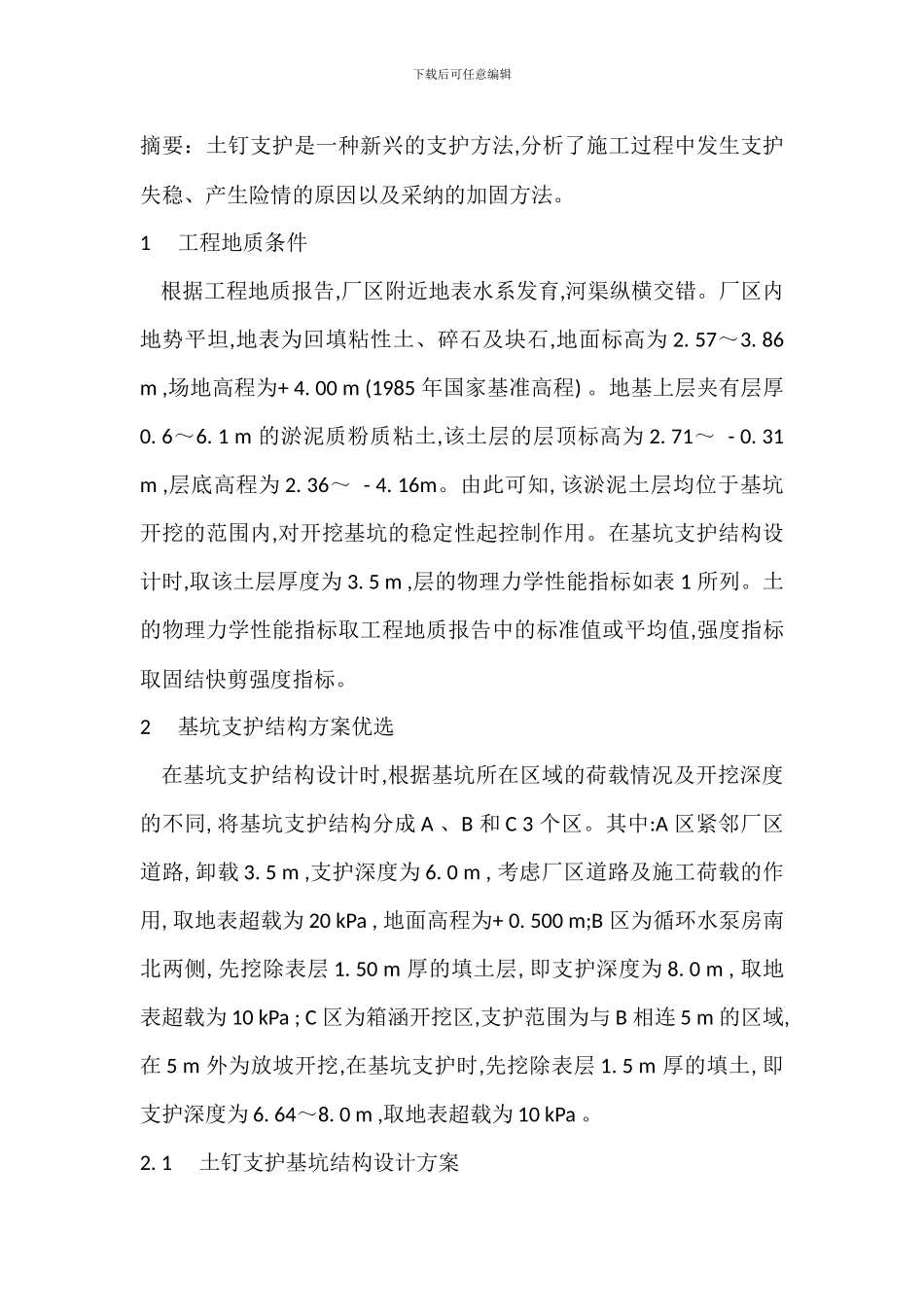

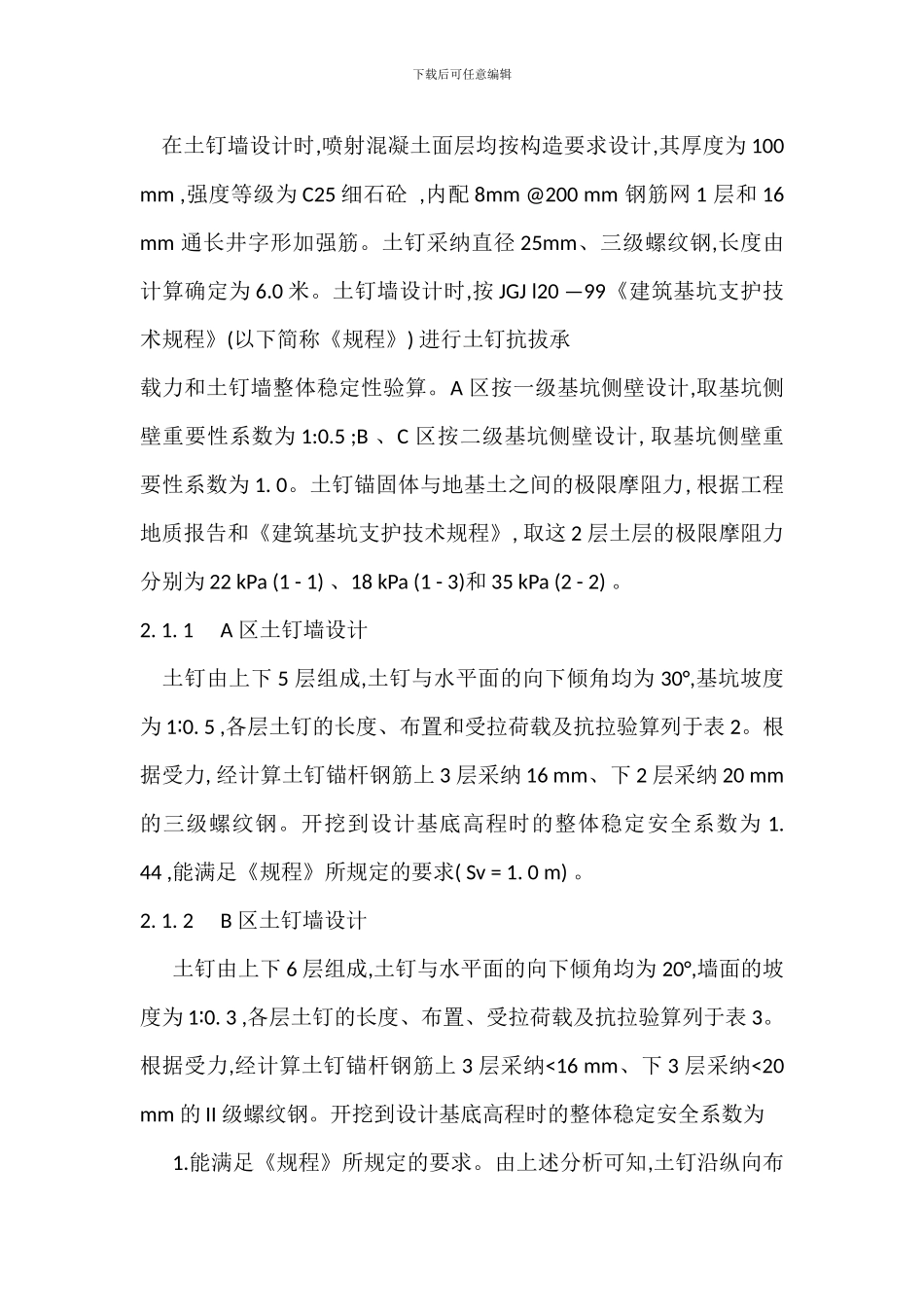

下载后可任意编辑摘要：土钉支护是一种新兴的支护方法,分析了施工过程中发生支护失稳、产生险情的原因以及采纳的加固方法。 1 工程地质条件 根据工程地质报告,厂区附近地表水系发育,河渠纵横交错。厂区内地势平坦,地表为回填粘性土、碎石及块石,地面标高为 2. 57～3. 86 m ,场地高程为+ 4. 00 m (1985 年国家基准高程) 。地基上层夹有层厚0. 6～6. 1 m 的淤泥质粉质粘土,该土层的层顶标高为 2. 71～ - 0. 31 m ,层底高程为 2. 36～ - 4. 16m。由此可知, 该淤泥土层均位于基坑开挖的范围内,对开挖基坑的稳定性起控制作用。在基坑支护结构设计时,取该土层厚度为 3. 5 m ,层的物理力学性能指标如表 1 所列。土的物理力学性能指标取工程地质报告中的标准值或平均值,强度指标取固结快剪强度指标。 2 基坑支护结构方案优选 在基坑支护结构设计时,根据基坑所在区域的荷载情况及开挖深度的不同, 将基坑支护结构分成 A 、B 和 C 3 个区。其中:A 区紧邻厂区道路, 卸载 3. 5 m ,支护深度为 6. 0 m , 考虑厂区道路及施工荷载的作用, 取地表超载为 20 kPa , 地面高程为+ 0. 500 m;B 区为循环水泵房南北两侧, 先挖除表层 1. 50 m 厚的填土层, 即支护深度为 8. 0 m , 取地表超载为 10 kPa ; C 区为箱涵开挖区,支护范围为与 B 相连 5 m 的区域,在 5 m 外为放坡开挖,在基坑支护时,先挖除表层 1. 5 m 厚的填土, 即支护深度为 6. 64～8. 0 m ,取地表超载为 10 kPa 。 2. 1 土钉支护基坑结构设计方案下载后可任意编辑 在土钉墙设计时,喷射混凝土面层均按构造要求设计,其厚度为 100 mm ,强度等级为 C25 细石砼 ,内配 8mm @200 mm 钢筋网 1 层和 16 mm 通长井字形加强筋。土钉采纳直径 25mm、三级螺纹钢,长度由计算确定为 6.0 米。土钉墙设计时,按 JGJ l20 —99《建筑基坑支护技术规程》(以下简称《规程》) 进行土钉抗拔承 载力和土钉墙整体稳定性验算。A 区按一级基坑侧壁设计,取基坑侧壁重要性系数为 1:0.5 ;B 、C 区按二级基坑侧壁设计, 取基坑侧壁重要性系数为 1. 0。土钉锚固体与地基土之间的极限摩阻力, 根据工程地质报告和《建筑基坑支护技术规程》, 取这 2 层土层的极限摩阻力分别为 22 kPa (1 - 1) 、18 kPa (1 - 3)和 35 kPa (2 - 2) 。 2. 1. 1 A 区土钉墙设计 土钉由上下 5 层组...
