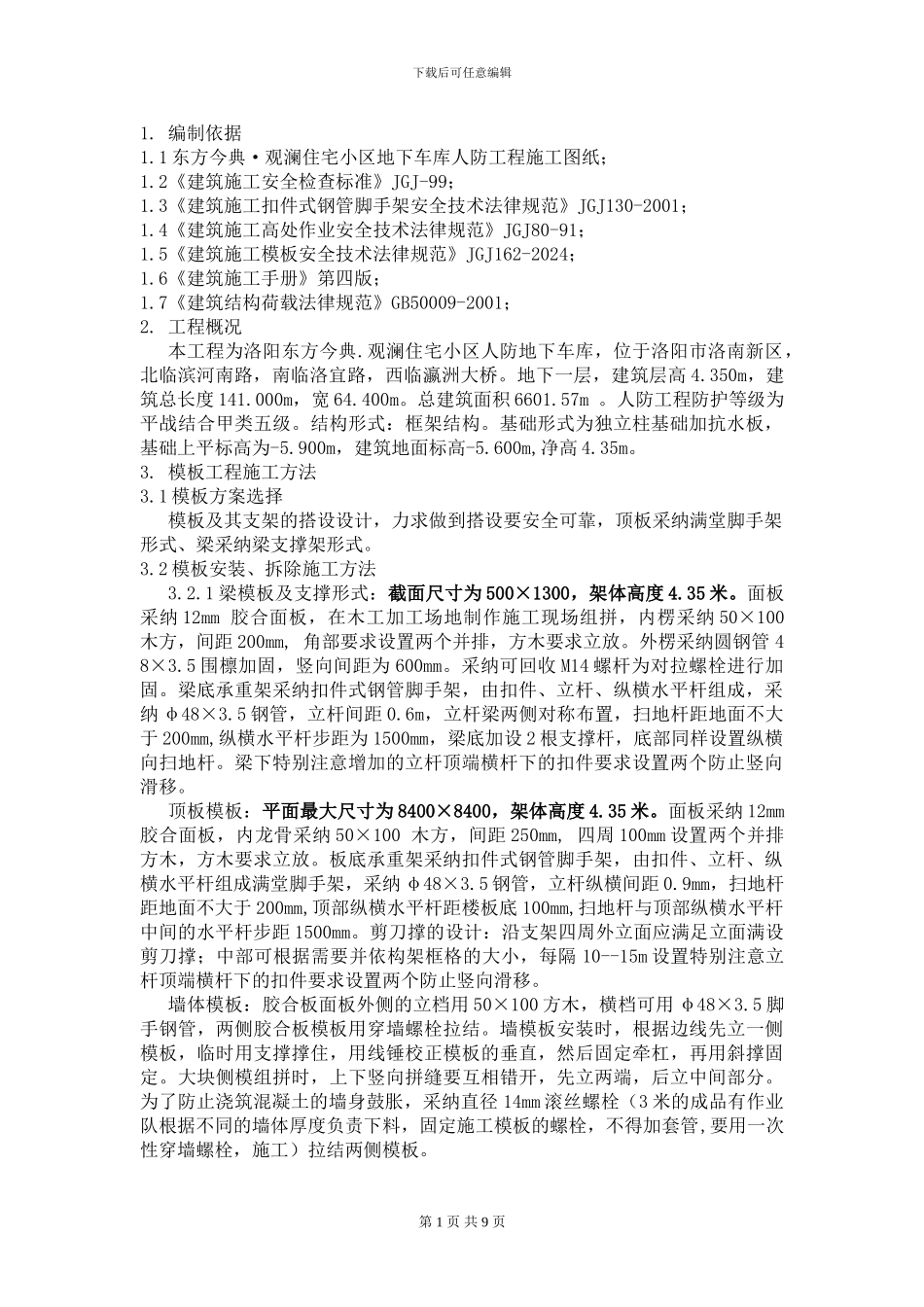

下载后可任意编辑1. 编制依据1.1 东方今典·观澜住宅小区地下车库人防工程施工图纸；1.2《建筑施工安全检查标准》JGJ-99；1.3《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001；1.4《建筑施工高处作业安全技术法律规范》JGJ80-91；1.5《建筑施工模板安全技术法律规范》JGJ162-2024；1.6《建筑施工手册》第四版；1.7《建筑结构荷载法律规范》GB50009-2001；2. 工程概况本工程为洛阳东方今典.观澜住宅小区人防地下车库，位于洛阳市洛南新区，北临滨河南路，南临洛宜路，西临瀛洲大桥。地下一层，建筑层高 4.350m，建筑总长度 141.000m，宽 64.400m。总建筑面积 6601.57m 。人防工程防护等级为平战结合甲类五级。结构形式：框架结构。基础形式为独立柱基础加抗水板，基础上平标高为-5.900m，建筑地面标高-5.600m,净高 4.35m。3. 模板工程施工方法3.1 模板方案选择模板及其支架的搭设设计，力求做到搭设要安全可靠，顶板采纳满堂脚手架形式、梁采纳梁支撑架形式。3.2 模板安装、拆除施工方法3.2.1 梁模板及支撑形式：截面尺寸为 500×1300，架体高度 4.35 米。面板采纳 12mm 胶合面板，在木工加工场地制作施工现场组拼，内楞采纳 50×100 木方，间距 200mm, 角部要求设置两个并排，方木要求立放。外楞采纳圆钢管 48×3.5 围檩加固，竖向间距为 600mm。采纳可回收 M14 螺杆为对拉螺栓进行加固。梁底承重架采纳扣件式钢管脚手架，由扣件、立杆、纵横水平杆组成，采纳 φ48×3.5 钢管，立杆间距 0.6m，立杆梁两侧对称布置，扫地杆距地面不大于 200mm,纵横水平杆步距为 1500mm，梁底加设 2 根支撑杆，底部同样设置纵横向扫地杆。梁下特别注意增加的立杆顶端横杆下的扣件要求设置两个防止竖向滑移。顶板模板：平面最大尺寸为 8400×8400，架体高度 4.35 米。面板采纳 12mm 胶合面板，内龙骨采纳 50×100 木方，间距 250mm, 四周 100mm 设置两个并排方木，方木要求立放。板底承重架采纳扣件式钢管脚手架，由扣件、立杆、纵横水平杆组成满堂脚手架，采纳 φ48×3.5 钢管，立杆纵横间距 0.9mm，扫地杆距地面不大于 200mm,顶部纵横水平杆距楼板底 100mm,扫地杆与顶部纵横水平杆中间的水平杆步距 1500mm。剪刀撑的设计：沿支架四周外立面应满足立面满设剪刀撑；中部可根据需要并依构架框格的大小，每隔 10--15m 设置特别注意立杆顶端横杆下的扣件要求设置两个防止竖向滑移。墙体模板：胶合板面板...
