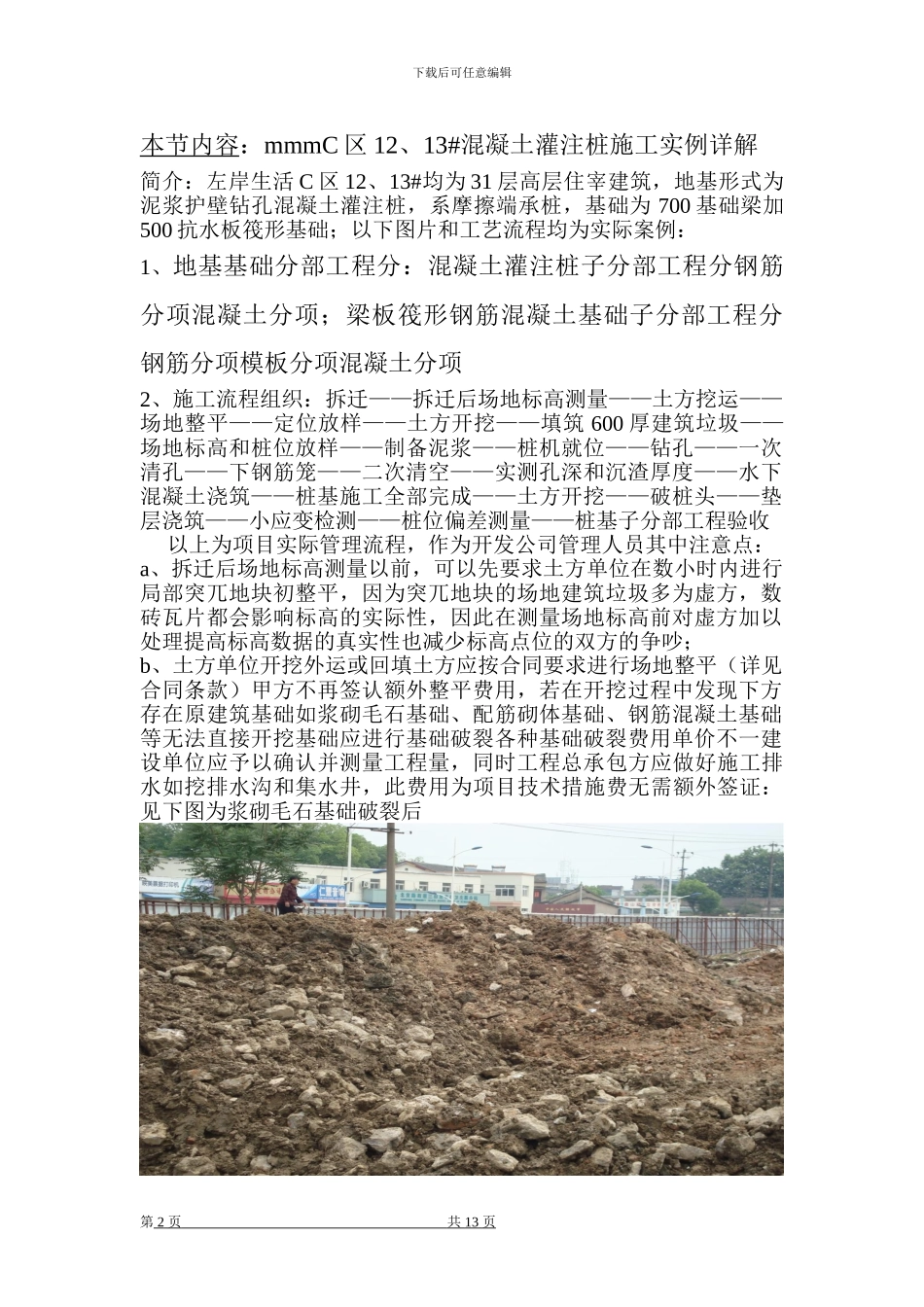

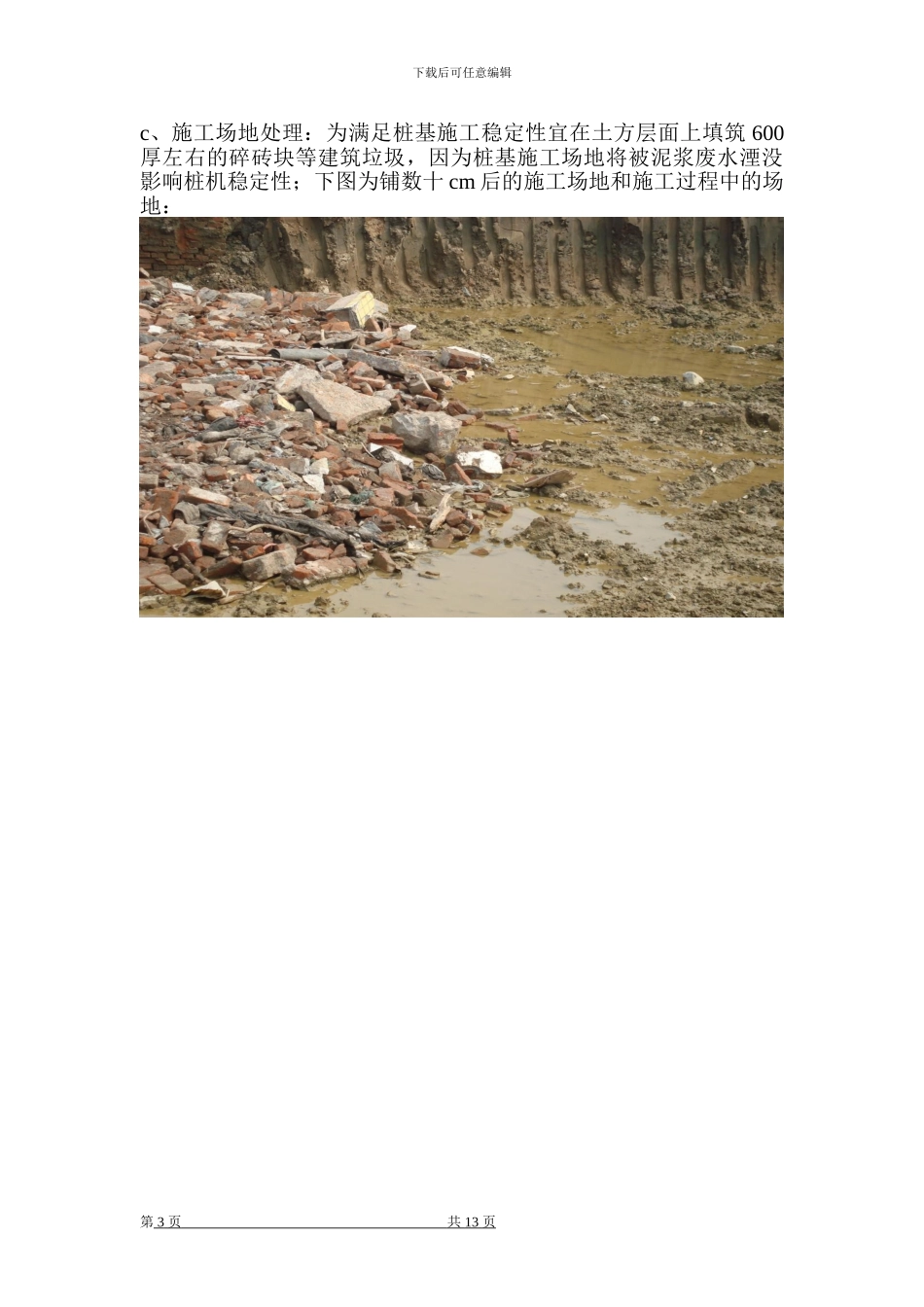

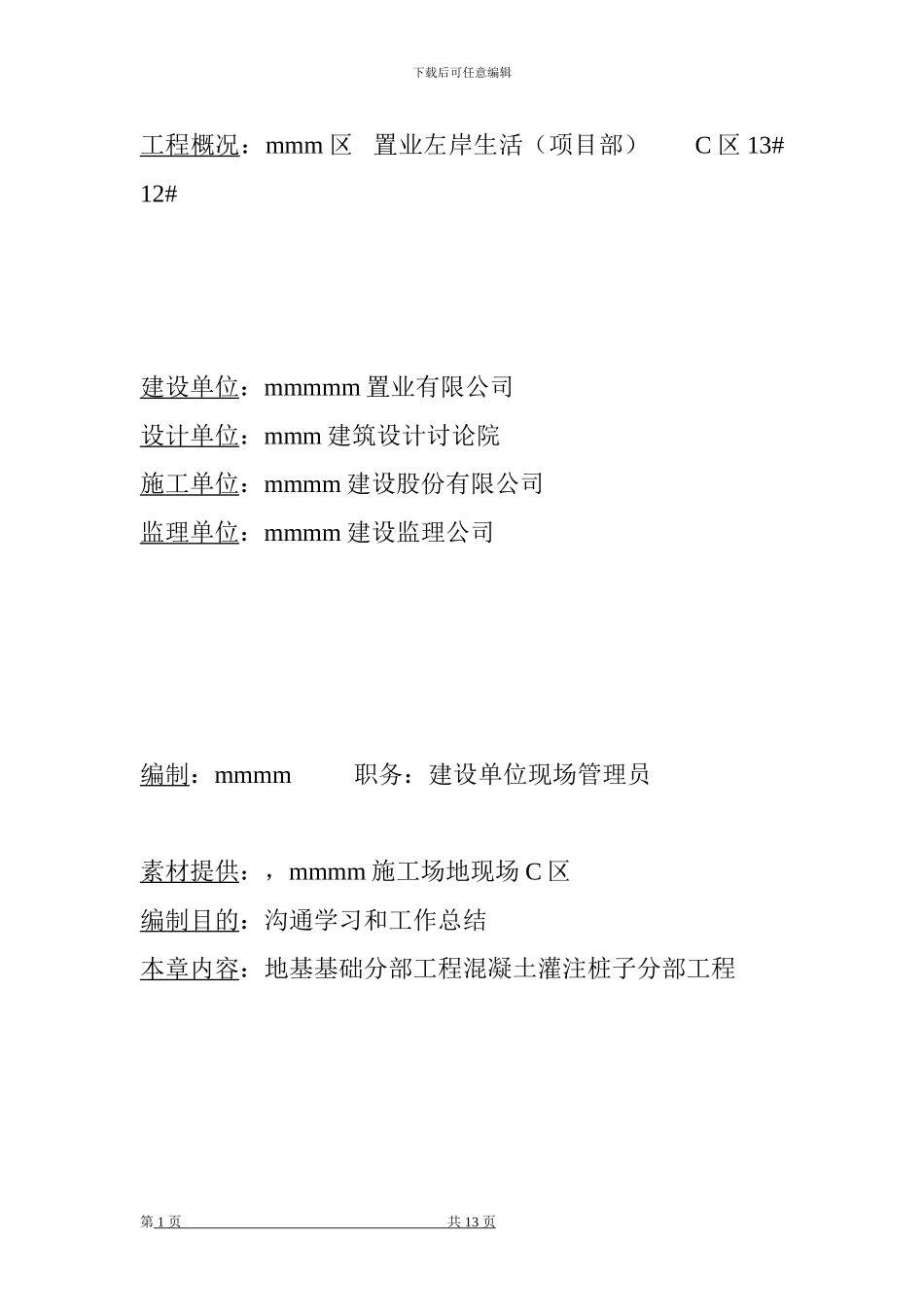

下载后可任意编辑工程概况：mmm 区 置业左岸生活（项目部） C 区 13# 12#建设单位：mmmmm 置业有限公司设计单位：mmm 建筑设计讨论院施工单位：mmmm 建设股份有限公司监理单位：mmmm 建设监理公司编制：mmmm 职务：建设单位现场管理员素材提供：，mmmm 施工场地现场 C 区编制目的：沟通学习和工作总结本章内容：地基基础分部工程混凝土灌注桩子分部工程第 1 页 共 13 页 下载后可任意编辑本节内容：mmmC 区 12、13#混凝土灌注桩施工实例详解简介：左岸生活 C 区 12、13#均为 31 层高层住宰建筑，地基形式为泥浆护壁钻孔混凝土灌注桩，系摩擦端承桩，基础为 700 基础梁加500 抗水板筏形基础；以下图片和工艺流程均为实际案例：1、地基基础分部工程分：混凝土灌注桩子分部工程分钢筋分项混凝土分项；梁板筏形钢筋混凝土基础子分部工程分钢筋分项模板分项混凝土分项2、施工流程组织：拆迁——拆迁后场地标高测量——土方挖运——场地整平——定位放样——土方开挖——填筑 600 厚建筑垃圾——场地标高和桩位放样——制备泥浆——桩机就位——钻孔——一次清孔——下钢筋笼——二次清空——实测孔深和沉渣厚度——水下混凝土浇筑——桩基施工全部完成——土方开挖——破桩头——垫层浇筑——小应变检测——桩位偏差测量——桩基子分部工程验收 以上为项目实际管理流程，作为开发公司管理人员其中注意点：a、拆迁后场地标高测量以前，可以先要求土方单位在数小时内进行局部突兀地块初整平，因为突兀地块的场地建筑垃圾多为虚方，数砖瓦片都会影响标高的实际性，因此在测量场地标高前对虚方加以处理提高标高数据的真实性也减少标高点位的双方的争吵；b、土方单位开挖外运或回填土方应按合同要求进行场地整平（详见合同条款）甲方不再签认额外整平费用，若在开挖过程中发现下方存在原建筑基础如浆砌毛石基础、配筋砌体基础、钢筋混凝土基础等无法直接开挖基础应进行基础破裂各种基础破裂费用单价不一建设单位应予以确认并测量工程量，同时工程总承包方应做好施工排水如挖排水沟和集水井，此费用为项目技术措施费无需额外签证：见下图为浆砌毛石基础破裂后第 2 页 共 13 页 下载后可任意编辑c、施工场地处理：为满足桩基施工稳定性宜在土方层面上填筑 600厚左右的碎砖块等建筑垃圾，因为桩基施工场地将被泥浆废水湮没影响桩机稳定性；下图为铺数十 cm 后的施工场地和施工过程中的场地：第 3 页 共 13 页 ...
