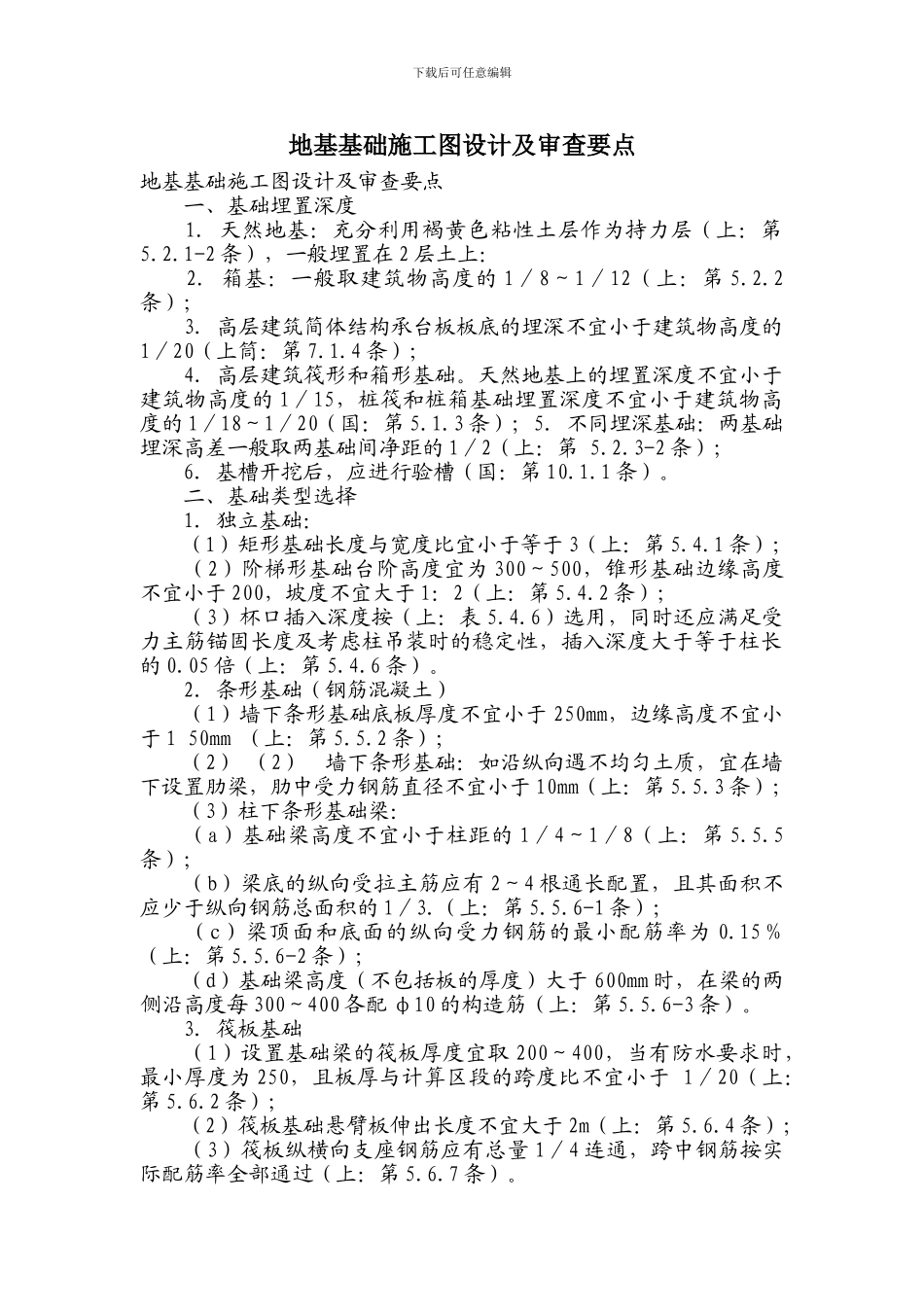

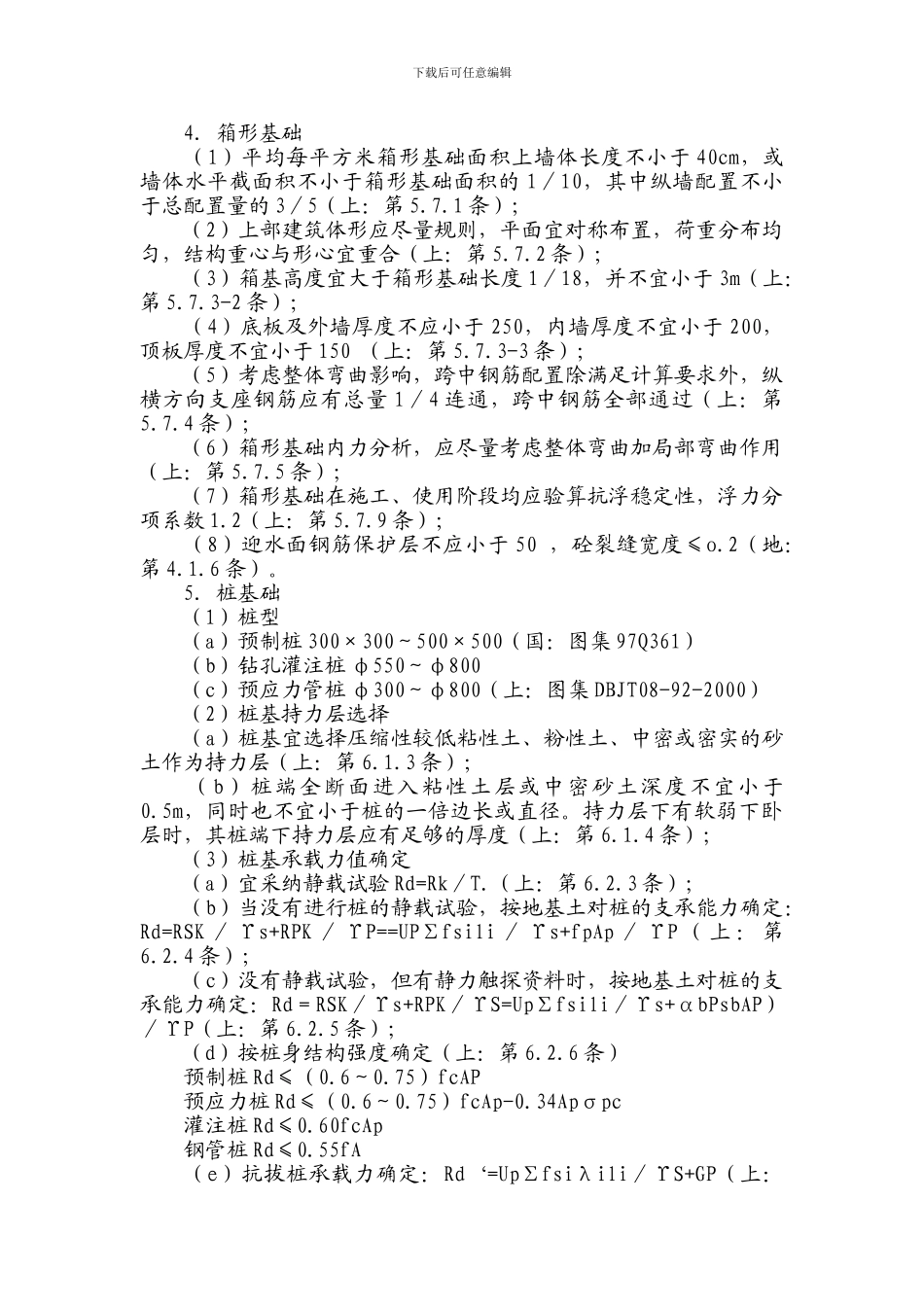

下载后可任意编辑地基基础施工图设计及审查要点地基基础施工图设计及审查要点 一、基础埋置深度 1. 天然地基：充分利用褐黄色粘性土层作为持力层（上：第5.2.1-2 条），一般埋置在 2 层土上： 2. 箱基：一般取建筑物高度的 1／8～1／12（上：第 5.2.2条）； 3. 高层建筑简体结构承台板板底的埋深不宜小于建筑物高度的1／20（上筒：第 7.1.4 条）； 4. 高层建筑筏形和箱形基础。天然地基上的埋置深度不宜小于建筑物高度的 1／15，桩筏和桩箱基础埋置深度不宜小于建筑物高度的 1／18～1／20（国：第 5.1.3 条）；5. 不同埋深基础：两基础埋深高差一般取两基础间净距的 1／2（上：第 5.2.3-2 条）； 6. 基槽开挖后，应进行验槽（国：第 10.1.1 条）。 二、基础类型选择 1. 独立基础： （1）矩形基础长度与宽度比宜小于等于 3（上：第 5.4.1 条）； （2）阶梯形基础台阶高度宜为 300～500，锥形基础边缘高度不宜小于 200，坡度不宜大于 1：2（上：第 5.4.2 条）； （3）杯口插入深度按（上：表 5.4.6）选用，同时还应满足受力主筋锚固长度及考虑柱吊装时的稳定性，插入深度大于等于柱长的 0.05 倍（上：第 5.4.6 条）。 2. 条形基础（钢筋混凝土） （1）墙下条形基础底板厚度不宜小于 250mm，边缘高度不宜小于 1 50mm （上：第 5.5.2 条）； （2） （2） 墙下条形基础：如沿纵向遇不均匀土质，宜在墙下设置肋梁，肋中受力钢筋直径不宜小于 10mm（上：第 5.5.3 条）； （3）柱下条形基础梁： （a）基础梁高度不宜小于柱距的 1／4～1／8（上：第 5.5.5条）； （b）梁底的纵向受拉主筋应有 2～4 根通长配置，且其面积不应少于纵向钢筋总面积的 1／3.（上：第 5.5.6-1 条）； （c）梁顶面和底面的纵向受力钢筋的最小配筋率为 0.15％（上：第 5.5.6-2 条）； （d）基础梁高度（不包括板的厚度）大于 600mm 时，在梁的两侧沿高度每 300～400 各配 φ10 的构造筋（上：第 5.5.6-3 条）。 3. 筏板基础 （1）设置基础梁的筏板厚度宜取 200～400，当有防水要求时，最小厚度为 250，且板厚与计算区段的跨度比不宜小于 1／20（上：第 5.6.2 条）； （2）筏板基础悬臂板伸出长度不宜大于 2m（上：第 5.6.4 条）； （3）筏板纵横向支座钢筋应有总量 1／4 连通，跨中钢筋按实际配筋率全部通过（上：第 5.6.7 条）。下载后可任意编辑 4. 箱形基础 （1）平均...
