数控铣床固定循环编程VIP免费

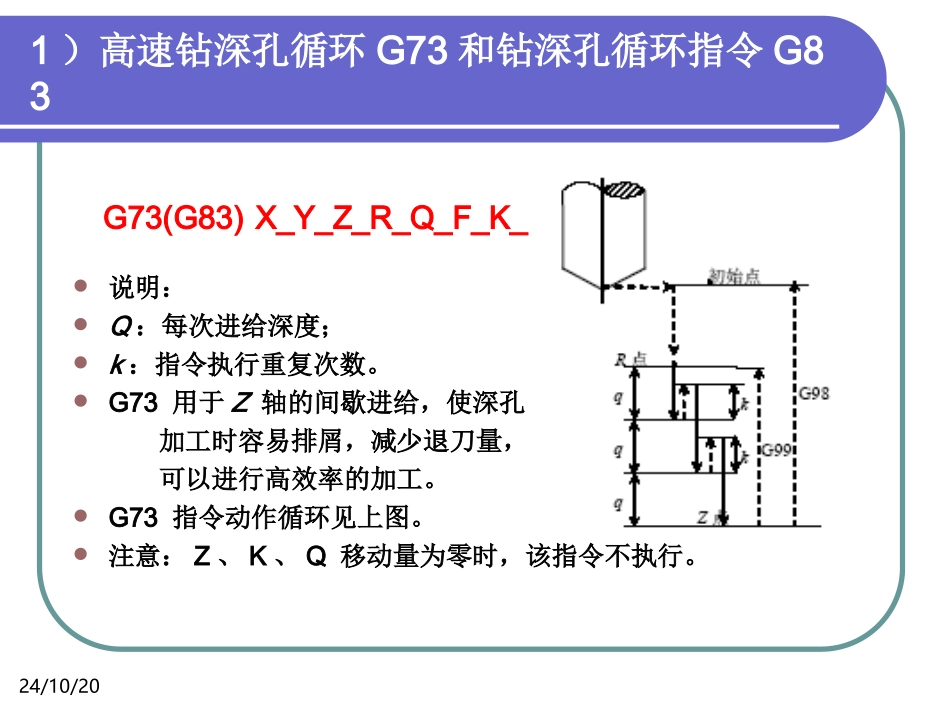

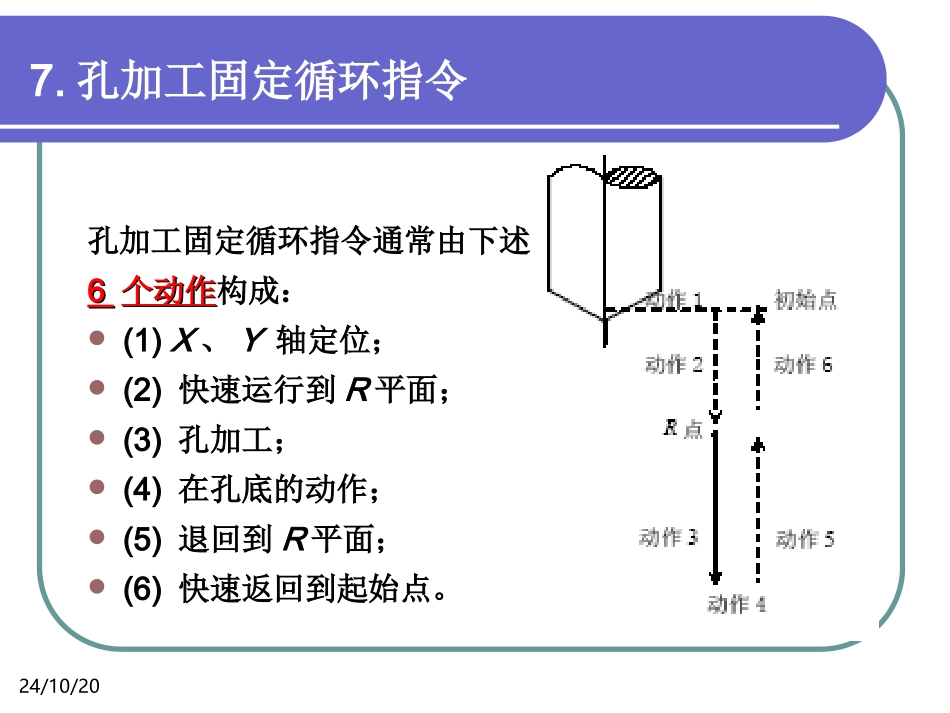

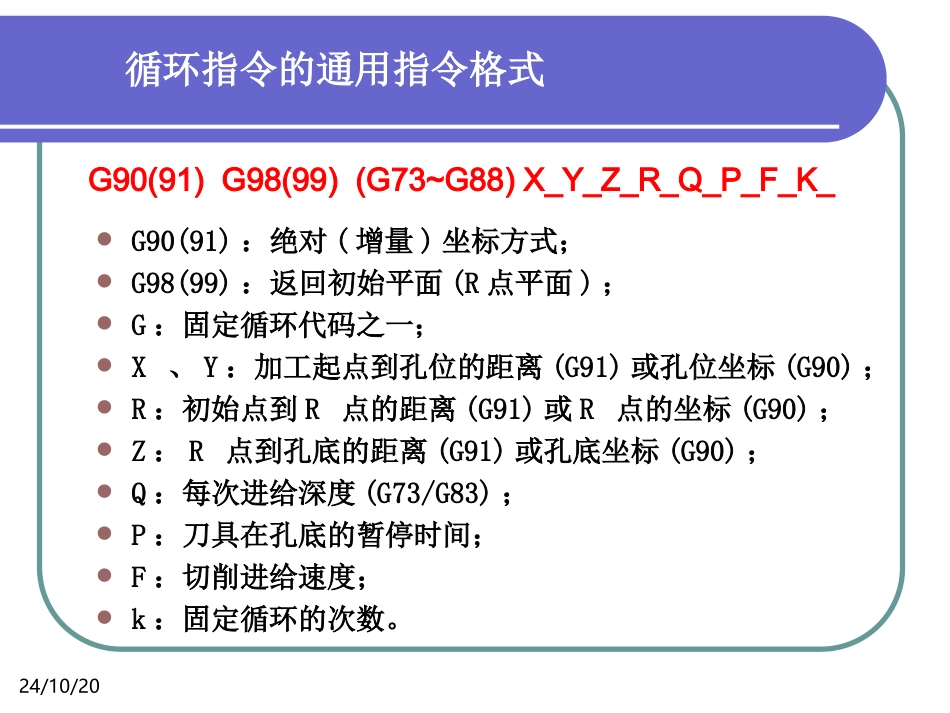

24/10/207.孔加工固定循环指令孔加工固定循环指令通常由下述66个动作个动作构成：(1)X、Y轴定位；(2)快速运行到R平面；(3)孔加工；(4)在孔底的动作；(5)退回到R平面；(6)快速返回到起始点。24/10/20循环指令的通用指令格式G90(91)：绝对(增量)坐标方式；G98(99)：返回初始平面(R点平面)；G：固定循环代码之一；X、Y：加工起点到孔位的距离(G91)或孔位坐标(G90)；R：初始点到R点的距离(G91)或R点的坐标(G90)；Z：R点到孔底的距离(G91)或孔底坐标(G90)；Q：每次进给深度(G73/G83)；P：刀具在孔底的暂停时间；F：切削进给速度；k：固定循环的次数。G90(91)G98(99)(G73~G88)X_Y_Z_R_Q_P_F_K_24/10/201）高速钻深孔循环G73和钻深孔循环指令G83说明：Q：每次进给深度；k：指令执行重复次数。G73用于Z轴的间歇进给，使深孔加工时容易排屑，减少退刀量，可以进行高效率的加工。G73指令动作循环见上图。注意：Z、K、Q移动量为零时，该指令不执行。G73(G83)X_Y_Z_R_Q_F_K_高速钻深孔循环G7324/10/20G83指令动作循环见图。钻深孔循环指令G8324/10/202）钻孔循环指令G81和G82G81钻孔动作循环，包括X，Y坐标定位、快进、工进和快速返回等动作。G81指令动作循环见图。注意：如果Z的移动量为零，该指令不执行。G81X_Y_Z_R_F_K_24/10/20G82：带停顿的钻孔循环G82指令除了要在孔底暂停外，其他动作与G81相同。暂停时间由地址P给出。G82指令主要用于加工盲孔，以提高孔深精度。注意：如果Z的移动量为零，该指令不执行。G82X_Y_Z_R_P_F_K_24/10/203）攻丝循环指令G74(左)G84(右)G74攻反螺纹时主轴反转，到孔底时主轴正转，然后退回。G74指令动作循环见图。★注意：(1)攻丝时速度倍率、进给保持均不起作用；(2)R应选在距工件表面7mm以上的地方；(3)如果Z的移动量为零，该指令不执行。G74X_Y_Z_R_P_F_K_24/10/20攻丝循环指令G84(右)G84攻螺纹时从R点到Z点主轴正转，在孔底暂停后，主轴反转，然后退回。G84指令动作循环见图。注意：(1)攻丝时速度倍率、进给保持均不起作用；(2)R应选在距工件表面7mm以上的地方；(3)如果Z的移动量为零，该指令不执行。G84X_Y_Z_R_P_F_K_24/10/204）镗孔循环指令①镗孔循环指令G85\G86和G89G85指令与G84指令相同，但在孔底时主轴不反转。G86指令与G81相同，但在孔底时主轴停止，然后快速退回。注意：(1)如果Z的移动位置为零，该指令不执行；(2)调用此指令之后，主轴将保持正转。G85(G86)X_Y_Z_R_F_K_24/10/20G89指令与G85指令相同，但在孔底有暂停。注意：如果Z的移动量为零，G89指令不执行。G89X_Y_Z_R_P_F_K_24/10/20说明：G87指令动作循环见图。描述如下：(1)在X、Y轴定位；(2)主轴定向停止；(3)在X、Y方向分别向刀尖的反方向移动I、J值；(4)定位到R点(孔底)；(5)在X、Y方向分别向刀尖方向移动I、J值；(6)主轴正转；(7)在Z轴正方向上加工至Z点；(8)主轴定向停止；(9)在X、Y方向分别向刀尖反方向移动I、J值；(10)返回到初始点(只能用G98)；(11)在X、Y方向分别向刀尖方向移动I、J值；(12)主轴正转。注意：如果Z的移动量为零，该指令不执行。②反镗循环指令G87G87X_Y_Z_R_Q_F_K_24/10/20③精镗指令G76说明：G76精镗时，主轴在孔底定向停止后，向刀尖反方向移动，然后快速退刀。这种带有让刀的退刀不会划伤已加工平面，保证了镗孔精度。G76指令动作循环见图。注意：如果Z的移动量为零，该指令不执行。G76X_Y_Z_R_Q_P_F_K_24/10/20(5)G80：取消固定循环该指令能取消固定循环，同时R点和Z点也被取消。24/10/20★使用固定循环时应注意以下几点：(1)在固定循环指令前应使用M03或M04指令使主轴回转;(2)在固定循环程序段中，X,Y,Z,R数据应至少指令一个才能进行孔加工；(3)在使用控制主轴回转的固定循环(G74、G84、G86)中，如果连续加工一些孔间距比较小，或者初平面到R点平面的距离比较短的孔时，会出现在进入孔的切削动作前时，主轴还没有达到正常转速的情况，遇到这种情况时，应在各孔的加工动作之间插入G04指令，以获得时间；(4)当用G...
