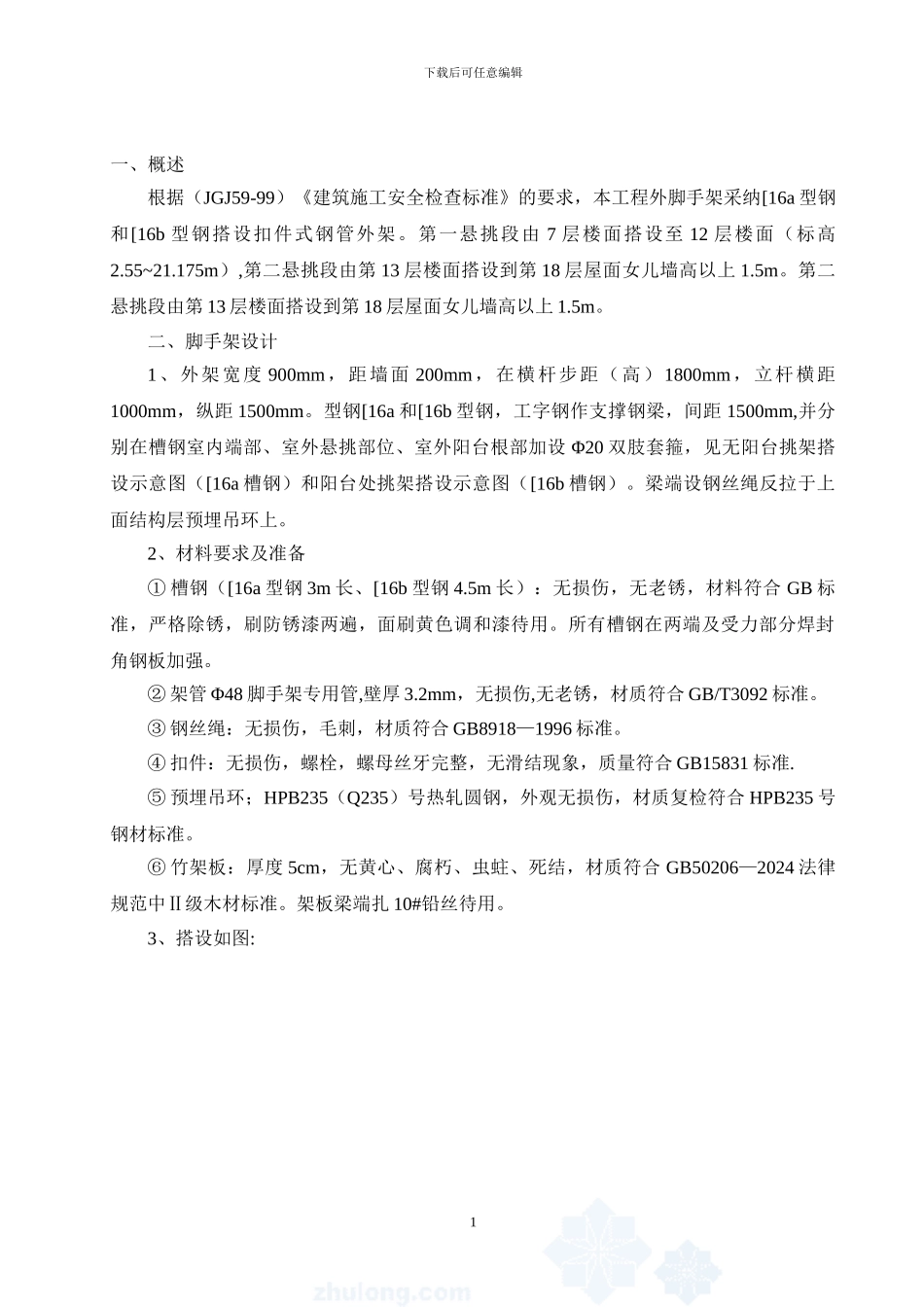

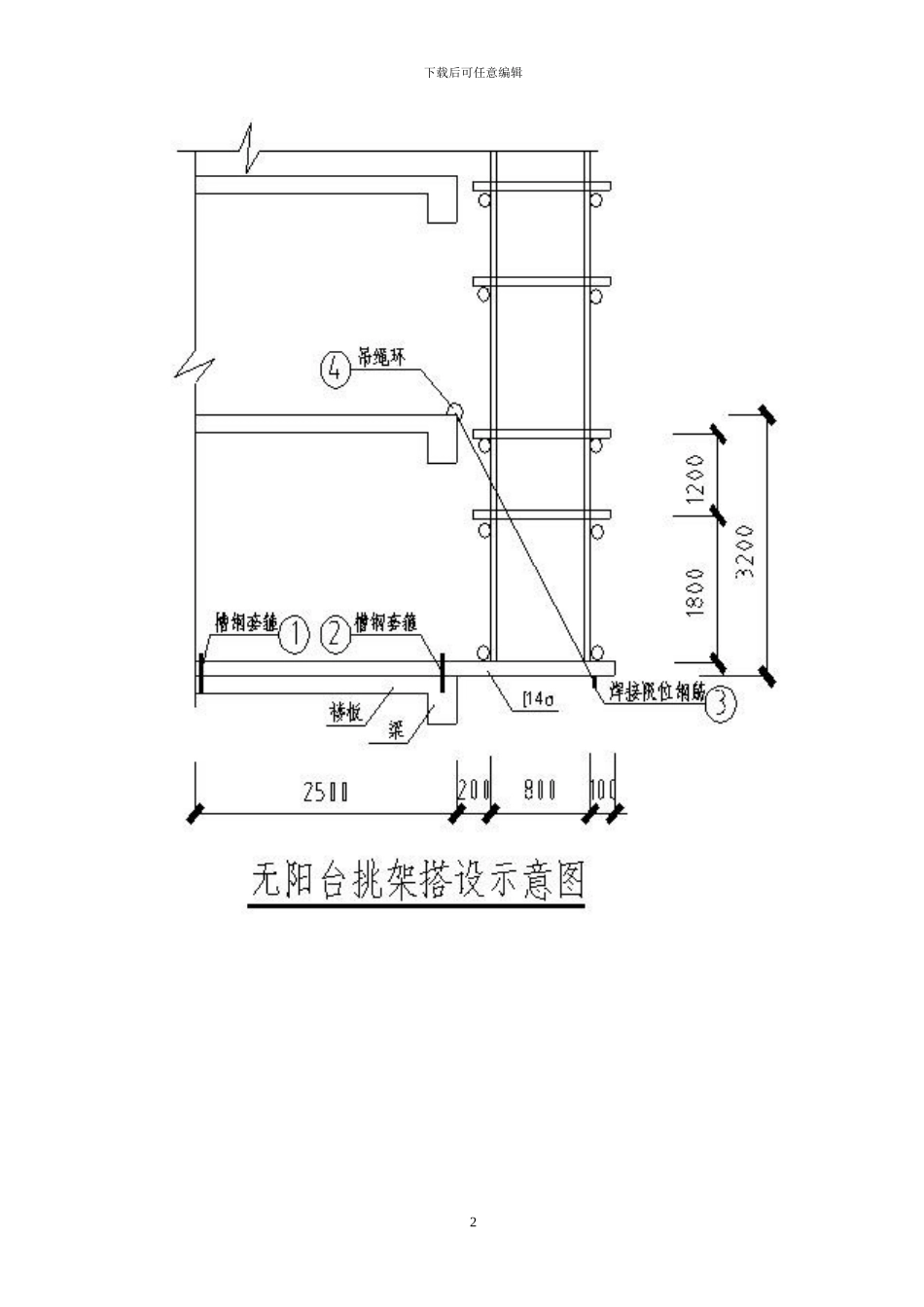

型钢外挑脚手架施工方案XX 工程公司年月日下载后可任意编辑一、概述根据(JGJ59-99)《建筑施工安全检查标准》的要求,本工程外脚手架采纳[16a 型钢和[16b 型钢搭设扣件式钢管外架。第一悬挑段由 7 层楼面搭设至 12 层楼面(标高2.55~21.175m),第二悬挑段由第 13 层楼面搭设到第 18 层屋面女儿墙高以上 1.5m。第二悬挑段由第 13 层楼面搭设到第 18 层屋面女儿墙高以上 1.5m。二、脚手架设计1、外架宽度 900mm,距墙面 200mm,在横杆步距(高) 1800mm,立杆横距1000mm,纵距 1500mm。型钢[16a 和[16b 型钢,工字钢作支撑钢梁,间距 1500mm,并分别在槽钢室内端部、室外悬挑部位、室外阳台根部加设 Φ20 双肢套箍,见无阳台挑架搭设示意图([16a 槽钢)和阳台处挑架搭设示意图([16b 槽钢)。梁端设钢丝绳反拉于上面结构层预埋吊环上。2、材料要求及准备① 槽钢([16a 型钢 3m 长、[16b 型钢 4.5m 长):无损伤,无老锈,材料符合 GB 标准,严格除锈,刷防锈漆两遍,面刷黄色调和漆待用。所有槽钢在两端及受力部分焊封角钢板加强。② 架管 Φ48 脚手架专用管,壁厚 3.2mm,无损伤,无老锈,材质符合 GB/T3092 标准。③ 钢丝绳:无损伤,毛刺,材质符合 GB8918—1996 标准。④ 扣件:无损伤,螺栓,螺母丝牙完整,无滑结现象,质量符合 GB15831 标准.⑤ 预埋吊环;HPB235(Q235)号热轧圆钢,外观无损伤,材质复检符合 HPB235 号钢材标准。⑥ 竹架板:厚度 5cm,无黄心、腐朽、虫蛀、死结,材质符合 GB50206—2024 法律规范中Ⅱ级木材标准。架板梁端扎 10#铅丝待用。3、搭设如图:1下载后可任意编辑2下载后可任意编辑3下载后可任意编辑4下载后可任意编辑 注:钢丝绳必须采纳花篮螺栓配合绳卡拉紧牢固。已知条件:钢管质量38.4N/m扣件质量12.5N/个木架板质量350N/m25下载后可任意编辑密目安全网5.5N/m2施工活载2000N/m2竹胶板(竹笆网) 100N/m2(计算时一个外挑段高度内按两个操作层计)荷载系数1、静载 1.2,活载 1.4荷载统计(恒载):立杆自重:P1=22.4×2×38.4=1720N大横杆自重:P2=1.5×12×2×38.4=1382N小横杆自重:P3=1.1×12×2×38.4=1014N扣件:P4=72×12.5=900N架板自重:P5=1.5×1.0×3×350=1575N安全立网自重:P6=1.5×19.2×5.5=158N立面竹笆自重:P7=1.5×1.2×100=180N安全平网自重:P8=1.5×3×5.5=25N剪力撑自重:P9=19.2×38.4=737N施工荷载:P10=1.5×0.8×2×2000=4800N荷载传...
