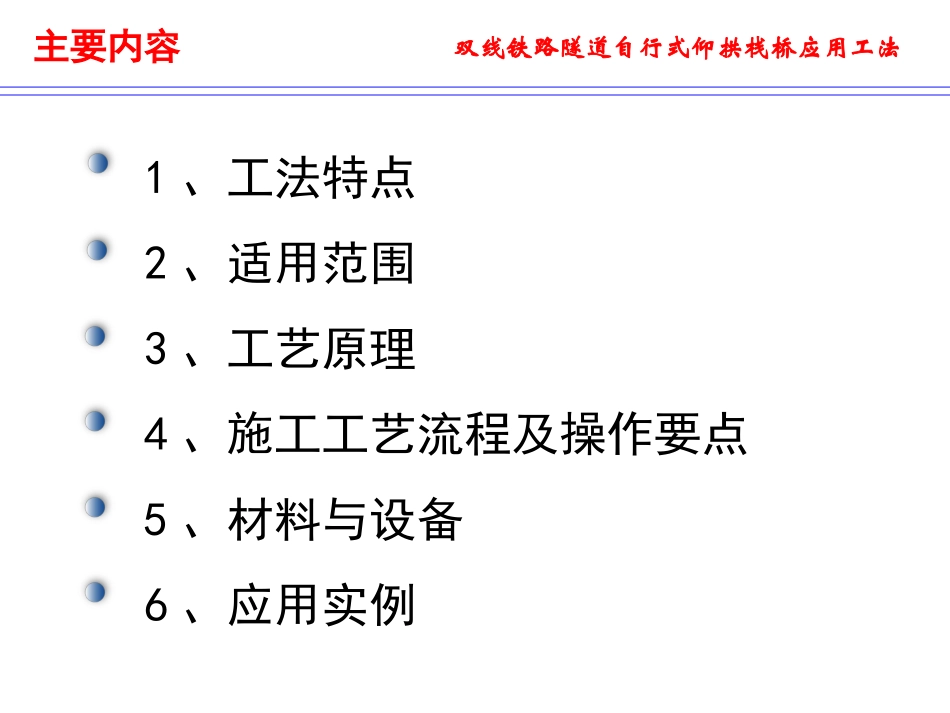

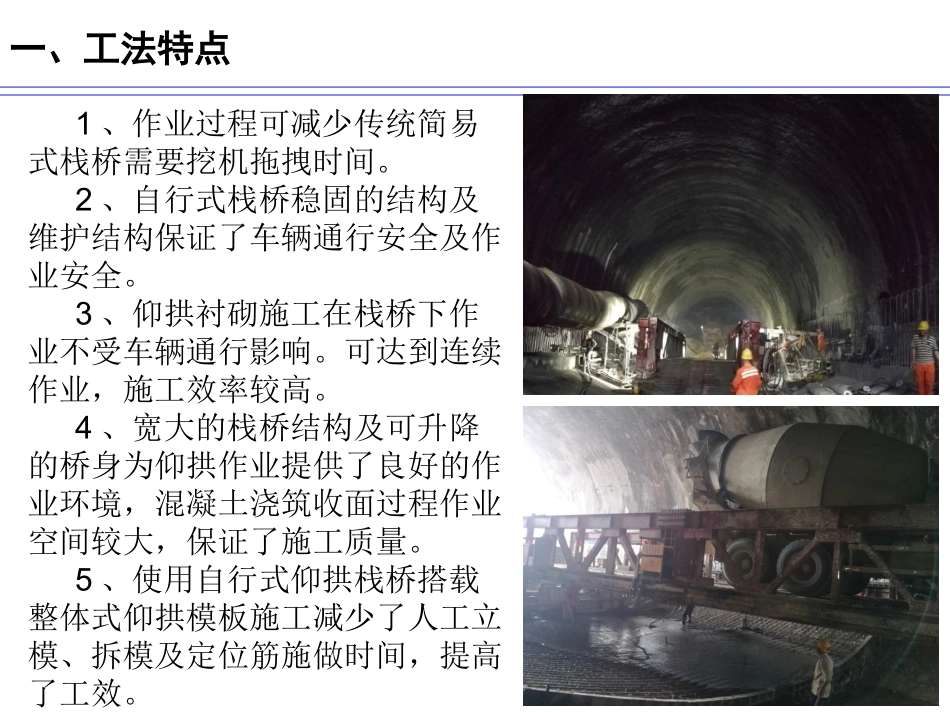

双线铁路隧道自行式仰拱栈桥应用工法汇报中铁隧道股份有限公司2018年11月主要内容双线铁路隧道自行式仰拱栈桥应用工法1、工法特点2、适用范围3、工艺原理4、施工工艺流程及操作要点5、材料与设备6、应用实例一、工法特点1、作业过程可减少传统简易式栈桥需要挖机拖拽时间。2、自行式栈桥稳固的结构及维护结构保证了车辆通行安全及作业安全。3、仰拱衬砌施工在栈桥下作业不受车辆通行影响。可达到连续作业，施工效率较高。4、宽大的栈桥结构及可升降的桥身为仰拱作业提供了良好的作业环境，混凝土浇筑收面过程作业空间较大，保证了施工质量。5、使用自行式仰拱栈桥搭载整体式仰拱模板施工减少了人工立模、拆模及定位筋施做时间，提高了工效。二、适用范围本工法适用于采用大断面施工的双线铁路隧道工程。三、工艺原理下台阶与仰拱同步钻孔爆破。暂停上中台阶掌子面，进行仰拱初支封闭成环作业，连续施做仰拱初支至下台阶位置。仰拱初支完成后回填虚渣并恢复掌子面施工。仰拱初支强度达到100%。仰拱栈桥行走前挖机对回填虚渣进行清理。自行式仰拱栈桥空载情况下向前移动，自行式仰拱配套整体式通过传杆进行矮边墙模板定位。在仰拱栈桥保护下施做仰拱衬砌及仰拱填充。四、施工工艺流程及操作要点1、施工工艺流程步距35m上、中台阶开挖支护出渣施工及移动仰拱栈桥就位下台阶及仰拱初支封闭成环仰拱底部清理，钢筋、整体式模板就位，混凝土浇筑施工准备中央水沟模板安装填充混凝土浇筑养护、等强栈桥前移、下一个仰拱浇筑段自行式仰拱栈桥使用工艺流程图。高黎贡山隧道出口所使用移动式仰拱栈桥全长30m（有效长度14m），宽3.7m(有效行车宽度3.1m)，载荷50t，栈桥前后移动采用液压驱动，前后坡桥坡度16%，行走速度8m/min，栈桥下净高可达1.7～2.0m。2、自行式仰拱栈桥主要参数四、施工工艺流程及操作要点（1）上台阶开挖支护作业台架长度4m，上台阶超前中台阶5m（预留1m为活动空间）。中台阶长度8m，两侧应错开至少2m。下台阶水平长度20m，保证载机配合自卸汽车出渣。开挖完成后，挖机在中台阶扒渣，装载机在下台阶配合自卸汽车装渣。喷浆方式采用湿喷机喷浆，湿喷机位于下台阶，湿喷机投入数量3台。（2）暂停上、中台阶掌子面进行仰拱初支封闭成环作业，连续施做仰拱初支至下台阶位置。仰拱初支完成后回填虚渣并恢复掌子面施工。仰拱初支强度达到100%，仰拱栈桥行走前挖机对回填虚渣进行清理自行式仰拱栈桥空载情况下向前移动。四、施工工艺流程及操作要点3、操作要点（3）自行式仰拱栈桥行走到位并完成隧底清渣及钢筋制安后，栈桥上自带整体式模板利用液压传杆准确定位，通过千斤顶操作使矮边墙模板至工作位置，通过端梁千斤顶调整边墙模板至所需高程。（4）待钢筋、模板验收合格后，进行浇注仰拱混凝土，人工摊铺及振捣工作。仰拱浇筑由中心向两侧对称施工，利用自制溜槽下料，分层浇注，每层分层厚度不大于30cm，混凝土采用插入式振捣器，保证混凝土施工质量。（5）防水板台架施工范围为15m，前方与仰拱栈桥之间保持不小于5m的安全距离，保证施工车辆的安全通行。二次衬砌台车长度10m，衬砌台车紧跟防水板台架。仰拱初支基于步距要求进行掌子面与仰拱初支施工转换，可保证步距满足要求。。四、施工工艺流程及操作要点四、施工工艺流程及操作要点根据步距要求V级围岩仰拱初支封闭成环距离掌子面距离不得大于35m，衬砌距离掌子面步距不得大于70m。为满施工步距要求，自行式仰拱栈桥配套施工工法汇报如下：4、施工步距四、施工工艺流程及操作要点仰拱衬砌至上台阶掌子面距离为：上台阶（含左右错开）7m+中台阶8m+下台阶20m+栈桥行走机构4m+栈桥爬坡道6m=45m。二次衬砌混凝土至仰拱栈桥后端头距离为：防水板台架15m+斜坡道6m+栈桥14m=35m。二衬至掌子面距离为：45m+35m=80m。在施工中可调整栈桥距下台阶距离确保衬砌步距满足要求。5、自行式栈桥施工总结（1）优化作业空间：通过在传统栈桥的基础上增加行走装置、安装液压系统以及电气系统等措施，加大栈桥跨度、增加栈桥底部仰拱作业空间、增加栈桥转向和升降等功能改造，使得隧道施工的空间相对得以拓展，整个施工作业面可以平面展开，...
