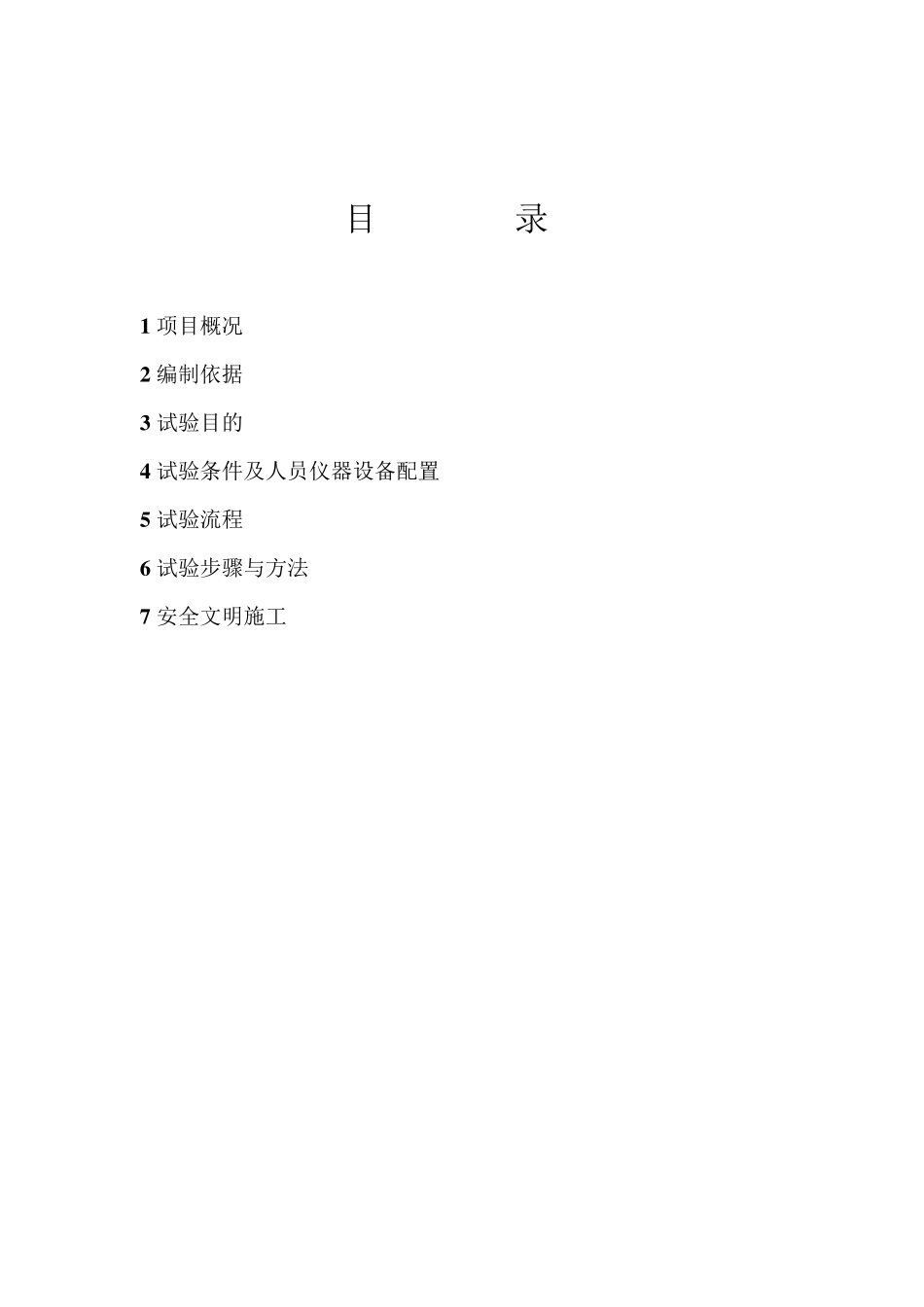

湖南省火电建设公司 作 业 指 导 书 工程名称 华能岳阳电厂二期扩建工程#4 机组安装工程 项目编号 Q/501―103.05.20－2005 编制单位 湖南省火电建设公司岳阳项目部 项目名称: 综合保护测控装置试验 编 写 陈学平 日 期 2005-5-23 审 核 日 期 会 签 工程部 日 期 质安部 日 期 日 期 日 期 日 期 批 准 日 期 目 录 1 项目概况 2 编制依据 3 试验目的 4 试验条件及人员仪器设备配置 5 试验流程 6 试验步骤与方法 7 安全文明施工 1 项目概况 1.1 项目简介 华能岳阳电厂二期扩建（2×300MW）工程#4 发电机组,厂用 6kV工作 A、B 段的电源进线,、馈线、低压变压器、高压电动机、母线电压互感器等均采用综合保护测控装置，作为线路和元件保护。6kV电动机容量在 2000kW 及以上、低压变压器容量在 2000kVA 及以上除综合保护测控装置以外,还另装有差动保护装置。上述各装置为HN-2000 系列产品，是采用先进的软、硬件技术开发的多 CPU 保护测控装置，它集保护、测量、控制为一体, 并配有四遥功能及 CANBUS网络接口。在装置的面板上可显示回路电流等各种信息，并通过通讯网络接口可将信息输出至监控系统 DCS 的微机型多功能保护测控装置, 是合肥合能电气有限责任公司生产。 1.2 主要试验工程量 电动机保护测控装置 HN-2001 24 套 电动机差动保护装置 HN-2041 4 套 变压器保护测控装置 HN-2020 7 套 变压器差动保护装置 HN-2042 1 套 线路保护测控装置 HN-2011 6 套 PT 保护测控装置 HN-2050 2 套 1.3 项目试验特点 1.3.1 由于微机型继电保护装置与模拟型继电保护装置在结构、原理、性能、精度、可靠性、和灵活性上都有较大的差异，所以试验方法也就随之不同。 1.3.2 用于线路和元件的综合保护测控装置，均由电流、电压、时间、开关量等电气量构成不同的保护功能（既不同的保护程序）。保护功能的实现又由控制字决定，所以上述装置的试验接线与试验方法均相同（详见装置技术说明书）。 1.3.5 对于具有差动功能的保护装置,是由差动保护程序组成的差动速断、分相比率制动等保护功能。试验内容和方法当无厂家调试大纲时，可参考微机型单相比率差动继电器的调试。 2 编制依据 2.1（继电保护及安全自动装置检验条例）Q/CSG 1 0008-2004。 2.2（产品技术说明书）合肥合能电气公司。 2.3(元件继电保护) 电气 D0604-6.7.8 施工图, 中...
