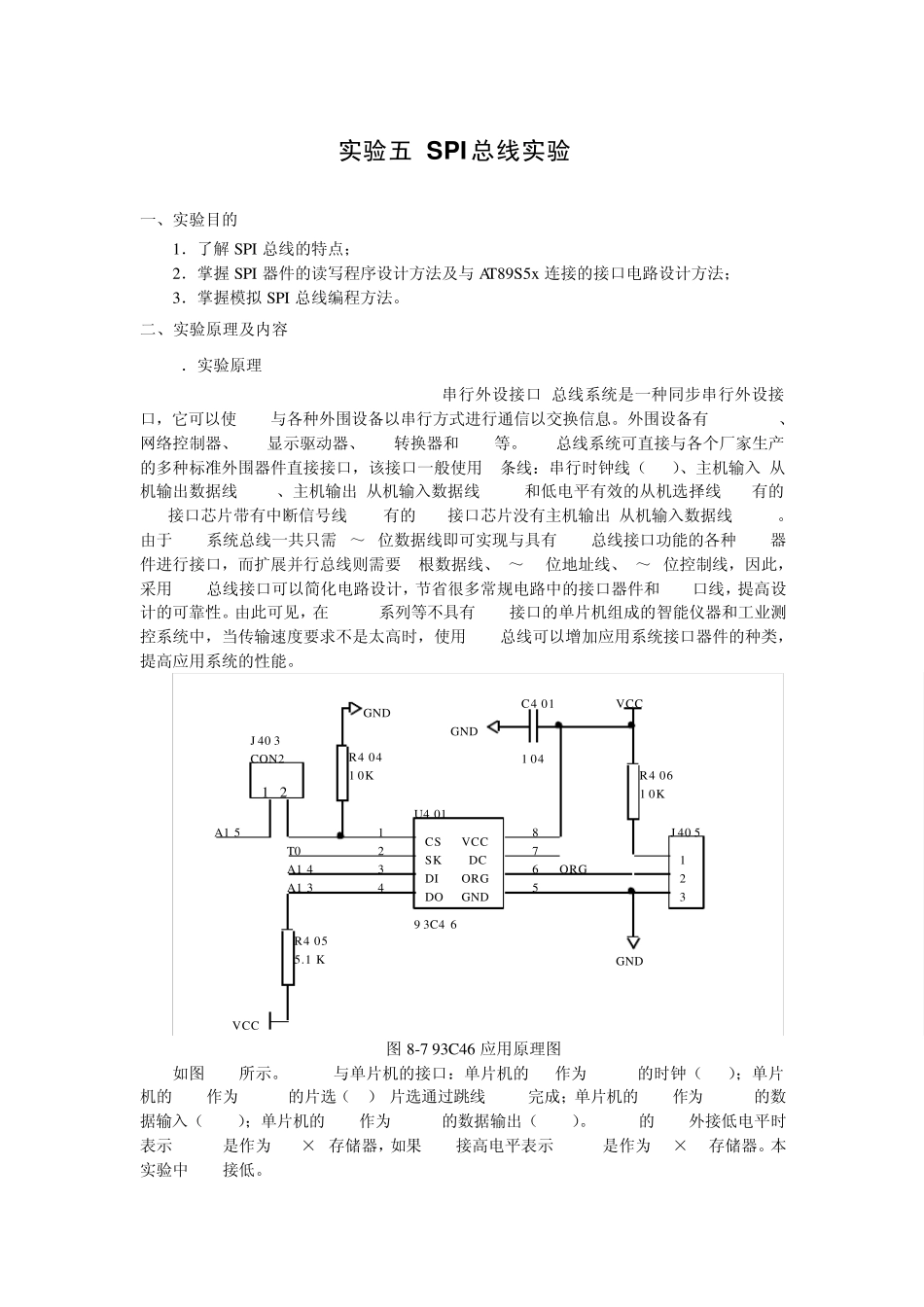

实验五 S P I总线实验 一、实验目的 1．了解 SPI 总线的特点； 2．掌握 SPI 器件的读写程序设计方法及与 AT89S5x连接的接口电路设计方法； 3．掌握模拟 SPI 总线编程方法。 二、实验原理及内容 1．实验原理 SPI(Serial Peripheral Interface--串行外设接口)总线系统是一种同步串行外设接口，它可以使 MCU与各种外围设备以串行方式进行通信以交换信息。外围设备有 FLASHRAM、网络控制器、LCD显示驱动器、A/D转换器和 MCU等。SPI总线系统可直接与各个厂家生产的多种标准外围器件直接接口，该接口一般使用 4条线：串行时钟线（SCK）、主机输入/从机输出数据线 MISO、主机输出/从机输入数据线 MOSI和低电平有效的从机选择线 CS(有的SPI接口芯片带有中断信号线 INT,有的 SPI接口芯片没有主机输出/从机输入数据线 MOSI)。由于 SPI系统总线一共只需 3～4位数据线即可实现与具有 SPI总线接口功能的各种 I/O器件进行接口，而扩展并行总线则需要8根数据线、8～16位地址线、2～3位控制线，因此，采用 SPI总线接口可以简化电路设计，节省很多常规电路中的接口器件和 I/O口线，提高设计的可靠性。由此可见，在MCS51系列等不具有 SPI接口的单片机组成的智能仪器和工业测控系统中，当传输速度要求不是太高时，使用 SPI总线可以增加应用系统接口器件的种类，提高应用系统的性能。 CS1SK2DI3DO4GND5ORG6DC 7VCC8U4 019 3C4 6A1 5A1 3A1 4ORGT0R4 055.1 K123J 40 5R4 061 0KC4 011 04VCCGNDGNDVCC1 2J 40 3CON2R4 041 0KGND 图8-7 93C46 应用原理图 如图8-7所示。93C46与单片机的接口：单片机的 T0作为93C46的时钟（SCK）；单片机的 A15作为93C46的片选（CS）,片选通过跳线 J403完成；单片机的 A14作为93C46的数据输入（MOSI）；单片机的 A13作为93C46的数据输出（MISO）。93C46的 ORG外接低电平时表示 93C46是作为128×8存储器，如果 ORG接高电平表示 93C46是作为64×16存储器。本实验中 ORG接低。 对于不带SPI串行总线接口的MCS51系列单片机来说，可以使用软件来模拟SPI的操 作，包括串行时钟、数据输入和数据输出。对于不同的串行接口外围芯片，它们的时钟时序是不同的。对于在 SCK的上升沿输入（接收）数据和在下降沿输出（发 送）数据的器件，一般应将其串行时钟输出口P3.4的初始状态设置为 1，而在允许接口后再置 P3.4为 0。这样，MCU在输出 1位 SCK时钟的同时，将使接口芯...
