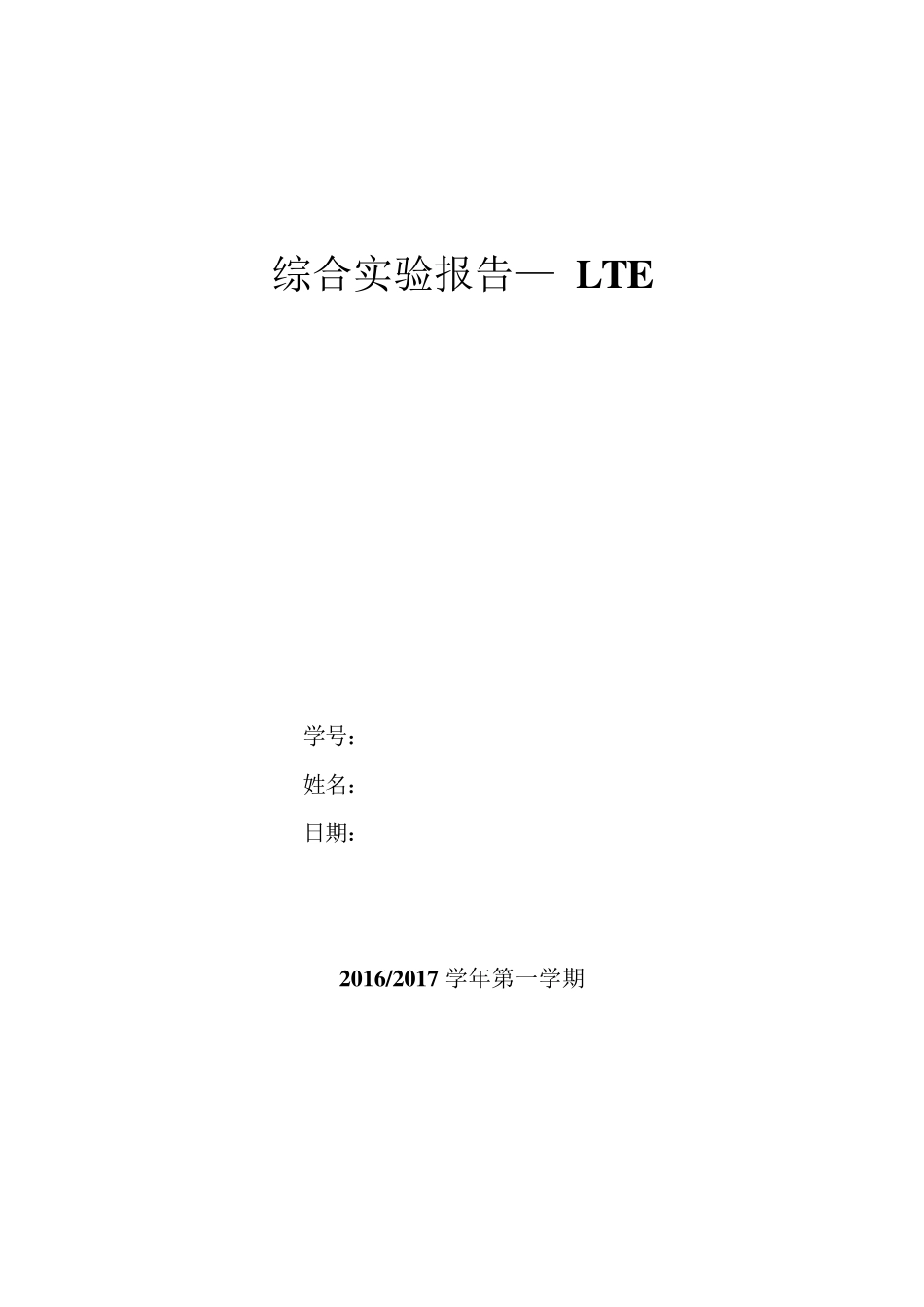

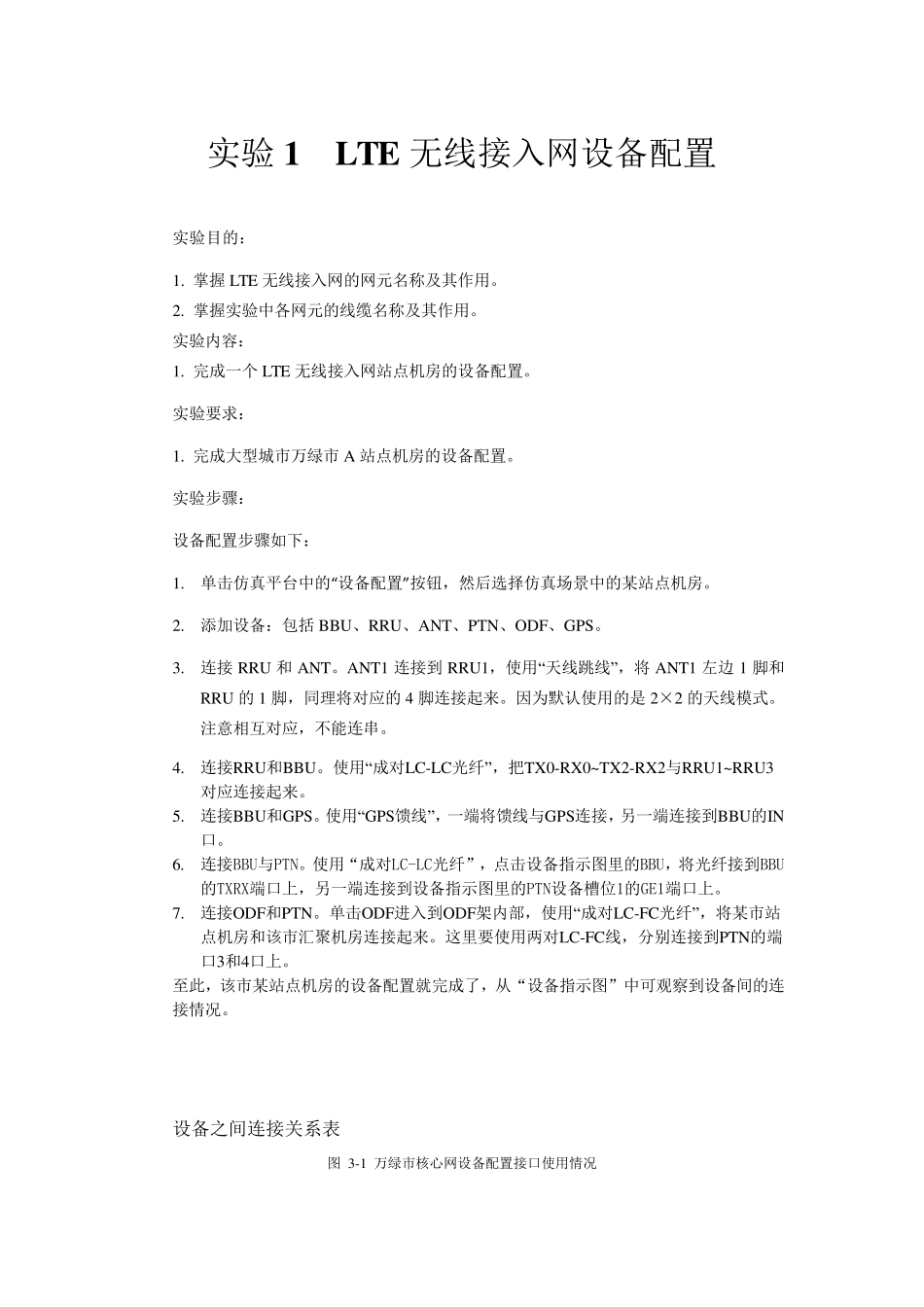

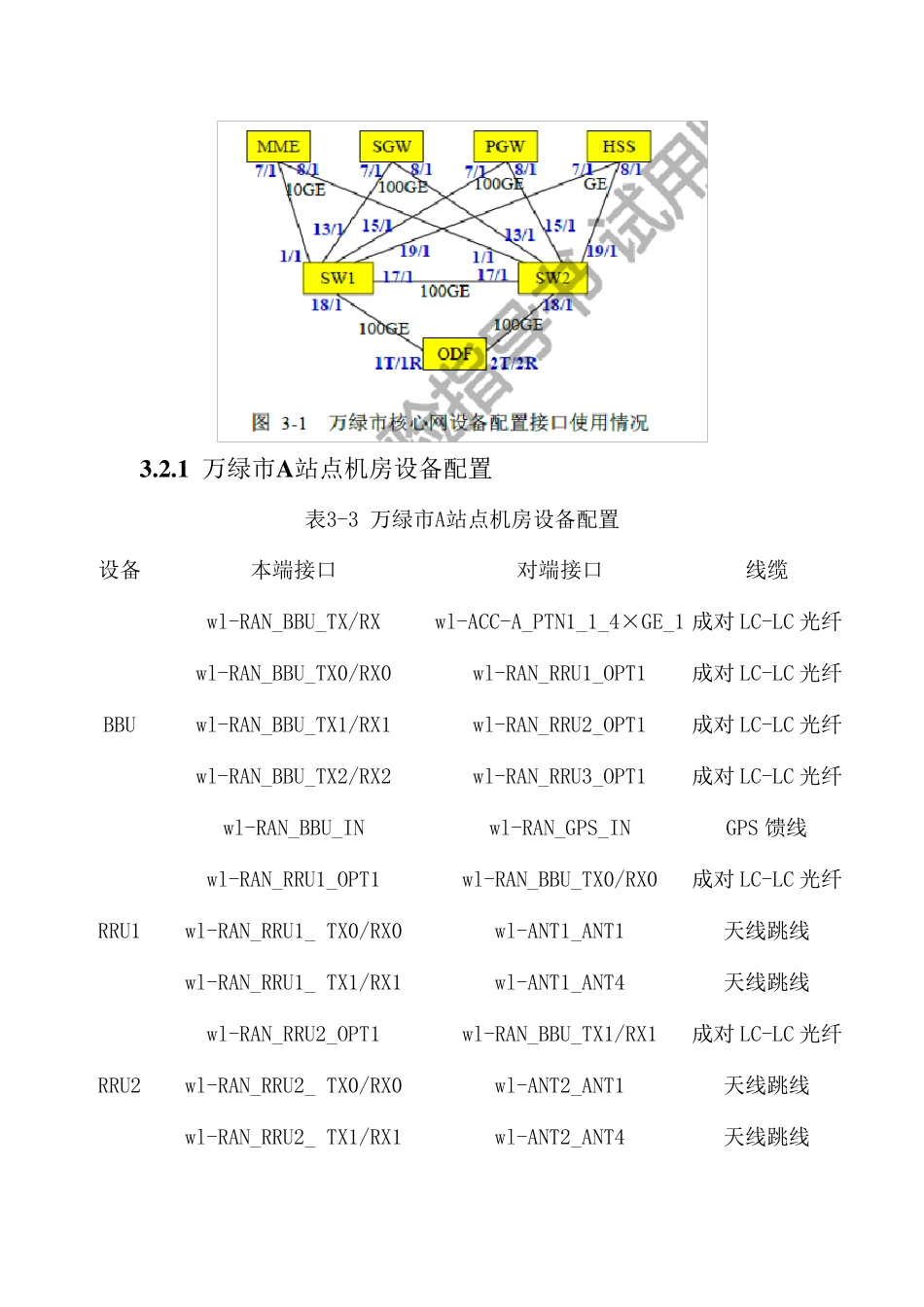

综合实验报告— LTE 学号： 姓名： 日期： 2016/2017 学年第一学期 实验1 LTE 无线接入网设备配置 实验目的： 1. 掌握LTE 无线接入网的网元名称及其作用。 2. 掌握实验中各网元的线缆名称及其作用。 实验内容： 1. 完成一个LTE 无线接入网站点机房的设备配置。 实验要求： 1. 完成大型城市万绿市A 站点机房的设备配置。 实验步骤： 设备配置步骤如下： 1. 单击仿真平台中的“设备配置”按钮，然后选择仿真场景中的某站点机房。 2. 添加设备：包括BBU、RRU、ANT、PTN、ODF、GPS。 3. 连接RRU 和ANT。ANT1 连接到RRU1，使用“天线跳线”，将ANT1 左边1 脚和RRU 的1 脚，同理将对应的4 脚连接起来。因为默认使用的是2×2 的天线模式。注意相互对应，不能连串。 4. 连接RRU和BBU。使用“成对LC-LC光纤”，把TX0-RX0~TX2-RX2与RRU1~RRU3对应连接起来。 5. 连接BBU和GPS。使用“GPS馈线”，一端将馈线与GPS连接，另一端连接到BBU的IN口。 6. 连接BBU与PTN。使用“成对LC-LC光纤”，点击设备指示图里的BBU，将光纤接到BBU的TXRX端口上，另一端连接到设备指示图里的PTN设备槽位1的GE1端口上。 7. 连接ODF和PTN。单击ODF进入到ODF架内部，使用“成对LC-FC光纤”，将某市站点机房和该市汇聚机房连接起来。这里要使用两对LC-FC线，分别连接到PTN的端口3和4口上。 至此，该市某站点机房的设备配置就完成了，从“设备指示图”中可观察到设备间的连接情况。 设备之间连接关系表 图 3-1 万绿市核心网设备配置接口使用情况 3.2.1 万绿市A 站点机房设备配置 表3-3 万绿市A站点机房设备配置 设备 本端接口 对端接口 线缆 BBU wl-RAN_BBU_TX/RX wl-ACC-A_PTN1_1_4×GE_1 成对LC-LC 光纤 wl-RAN_BBU_TX0/RX0 wl-RAN_RRU1_OPT1 成对LC-LC 光纤 wl-RAN_BBU_TX1/RX1 wl-RAN_RRU2_OPT1 成对LC-LC 光纤 wl-RAN_BBU_TX2/RX2 wl-RAN_RRU3_OPT1 成对LC-LC 光纤 wl-RAN_BBU_IN wl-RAN_GPS_IN GPS 馈线 RRU1 wl-RAN_RRU1_OPT1 wl-RAN_BBU_TX0/RX0 成对LC-LC 光纤 wl-RAN_RRU1_ TX0/RX0 wl-ANT1_ANT1 天线跳线 wl-RAN_RRU1_ TX1/RX1 wl-ANT1_ANT4 天线跳线 RRU2 wl-RAN_RRU2_OPT1 wl-RAN_BBU_TX1/RX1 成对LC-LC 光纤 wl-RAN_RRU2_ TX0/RX0 wl-ANT2_ANT1 天线跳线 wl-RAN_RRU2_ TX1/RX1 wl-ANT2_ANT4 天线跳线 RRU3 wl-RAN_RRU3_OPT1 wl-RAN_BBU_TX2/RX2 成对LC-...
