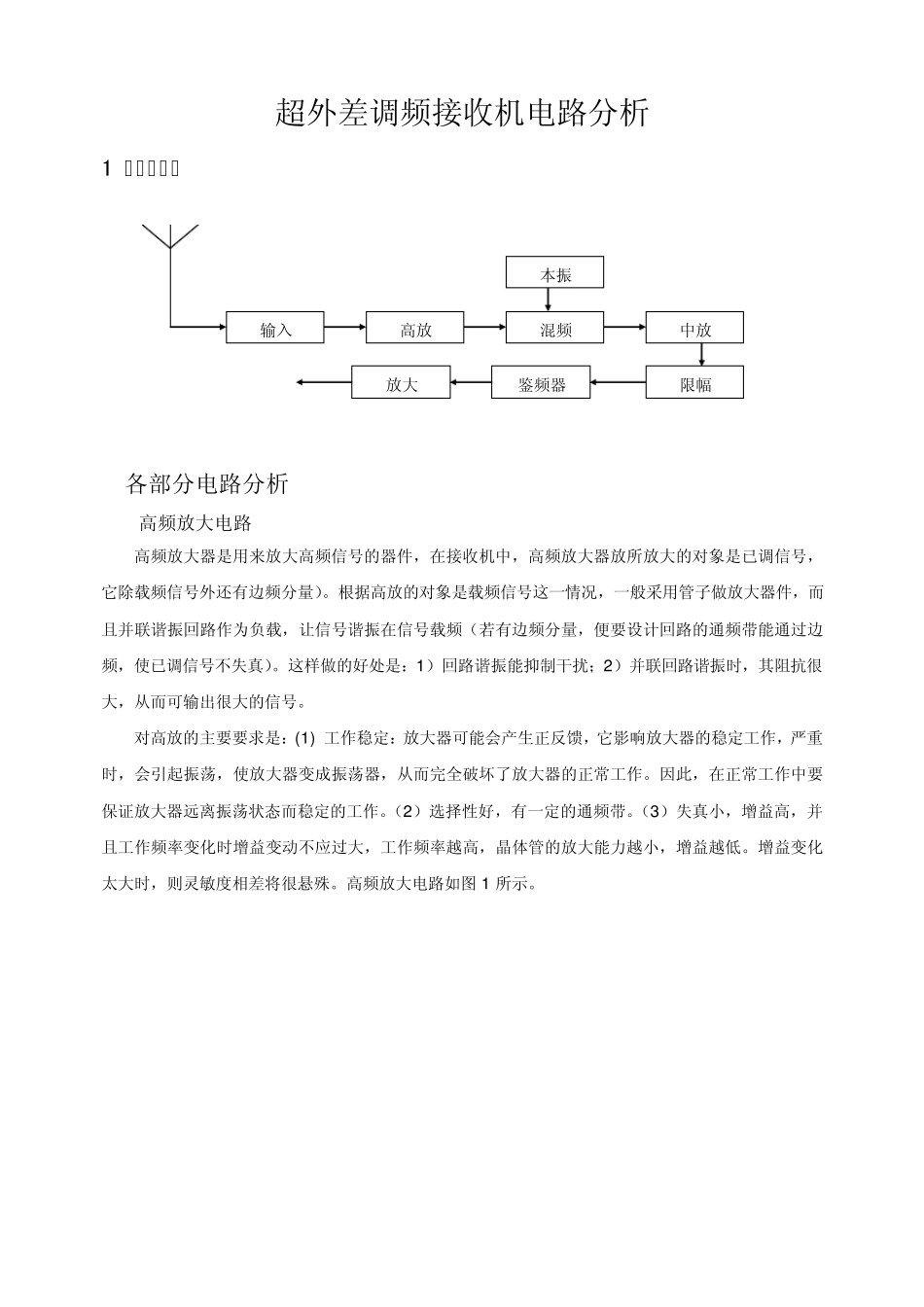

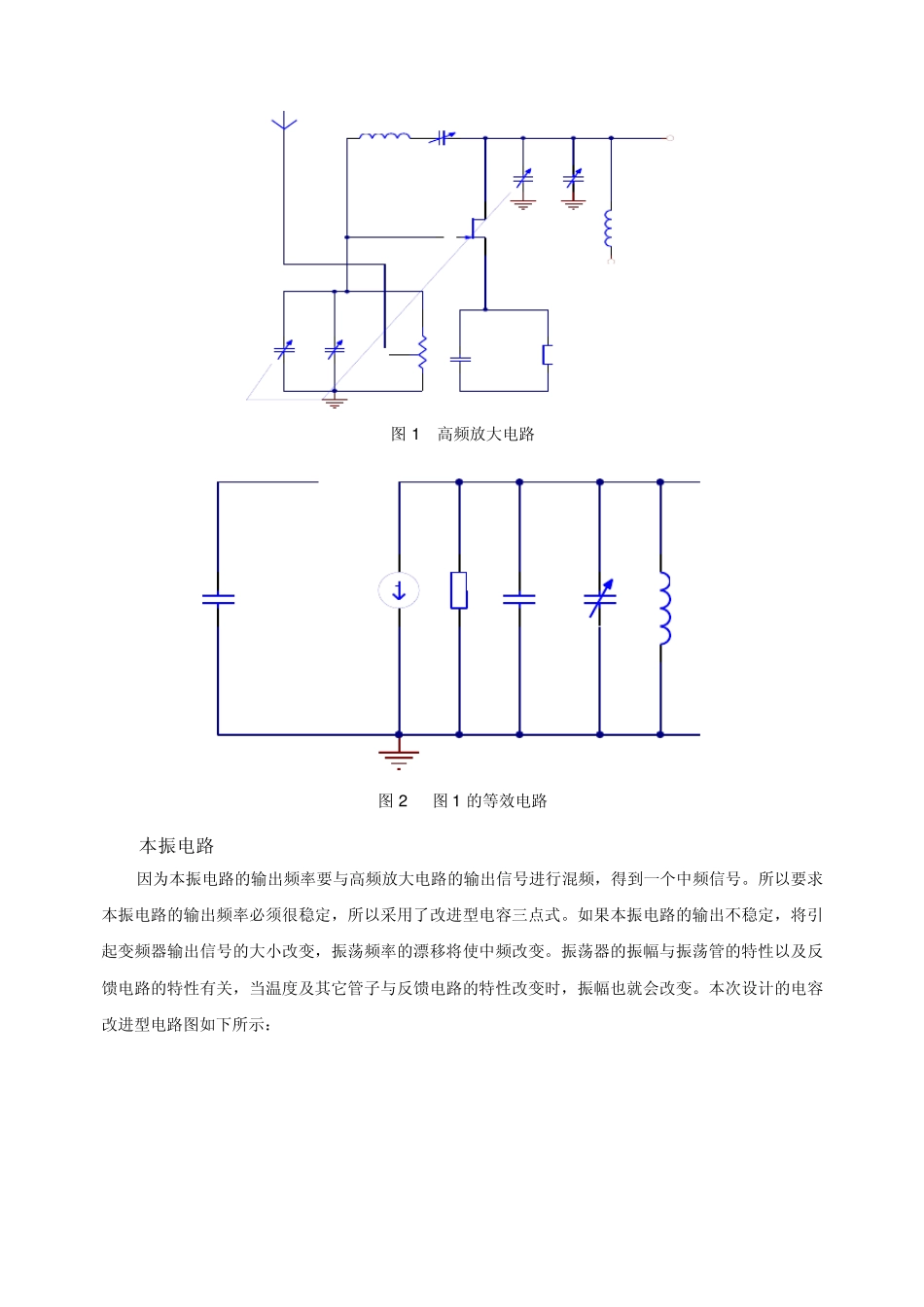

超外差调频接收机电路分析 1 电路方框图 2 各部分电路分析 2.1 高频放大电路 高频放大器是用来放大高频信号的器件，在接收机中，高频放大器放所放大的对象是已调信号，它除载频信号外还有边频分量）。根据高放的对象是载频信号这一情况，一般采用管子做放大器件，而且并联谐振回路作为负载，让信号谐振在信号载频（若有边频分量，便要设计回路的通频带能通过边频，使已调信号不失真）。这样做的好处是：1 ）回路谐振能抑制干扰；2 ）并联回路谐振时，其阻抗很大，从而可输出很大的信号。 对高放的主要要求是：(1 ) 工作稳定：放大器可能会产生正反馈，它影响放大器的稳定工作，严重时，会引起振荡，使放大器变成振荡器，从而完全破坏了放大器的正常工作。因此，在正常工作中要保证放大器远离振荡状态而稳定的工作。（2 ）选择性好，有一定的通频带。（3 ）失真小，增益高，并且工作频率变化时增益变动不应过大，工作频率越高，晶体管的放大能力越小，增益越低。增益变化太大时，则灵敏度相差将很悬殊。高频放大电路如图 1 所示。 输入 高放 混频 中放 鉴频器 放大 本振 限幅 图1 高频放大电路 图2 图1 的等效电路 2.2 本振电路 因为本振电路的输出频率要与高频放大电路的输出信号进行混频，得到一个中频信号。所以要求本振电路的输出频率必须很稳定，所以采用了改进型电容三点式。如果本振电路的输出不稳定，将引起变频器输出信号的大小改变，振荡频率的漂移将使中频改变。振荡器的振幅与振荡管的特性以及反馈电路的特性有关，当温度及其它管子与反馈电路的特性改变时，振幅也就会改变。本次设计的电容改进型电路图如下所示： 图3 电容反馈改进振荡电路 图4 图3的等效电路 图3是一个电容反馈改进振荡器电路，其交流等效电路电路如图4所示。图4中 C为 2．3 混频器 混频器是一个变频电路，一般用相乘器，高频放大电路和本地振荡电路的输出信号加到混频器的输入端，得到一个差频。调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的调制信号。经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。通常将这个过程 (混濒和本振的作用 )叫做变频。从频谱观点上来看，混频的作用就是将已调波的频谱不失真的从的位置上，因此，混频电路是一种典型的频谱搬移电路，可用相乘器和带通滤波器来实现这种搬移。如图5所示 图5 频谱电路 混频电路的原理是：把本机振荡产...
