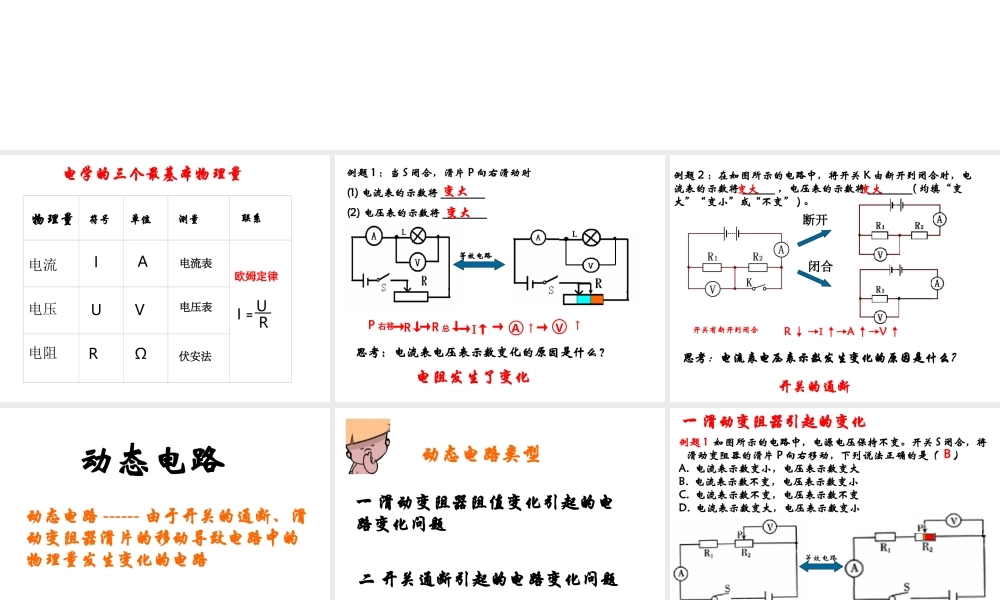

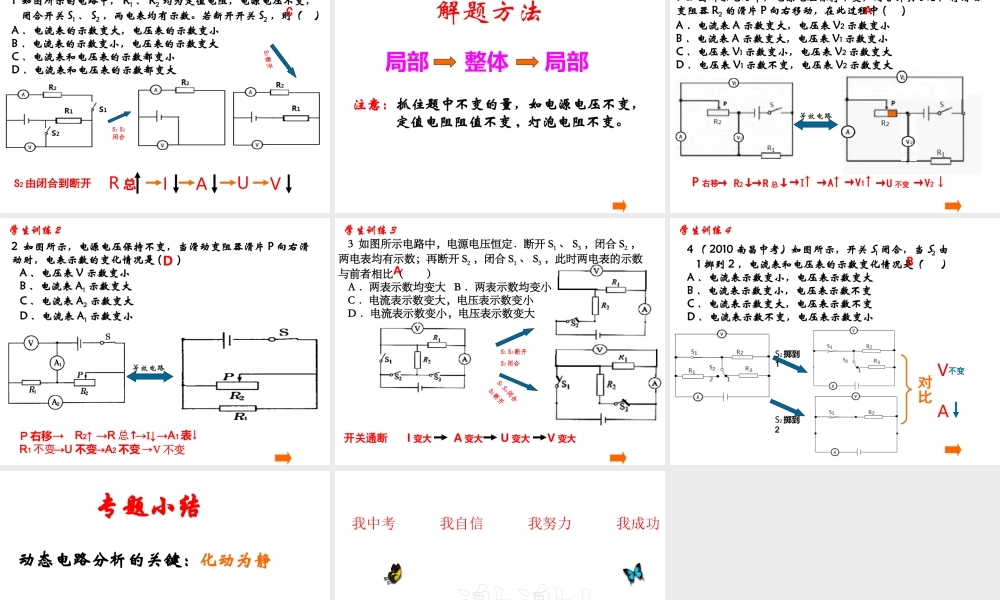

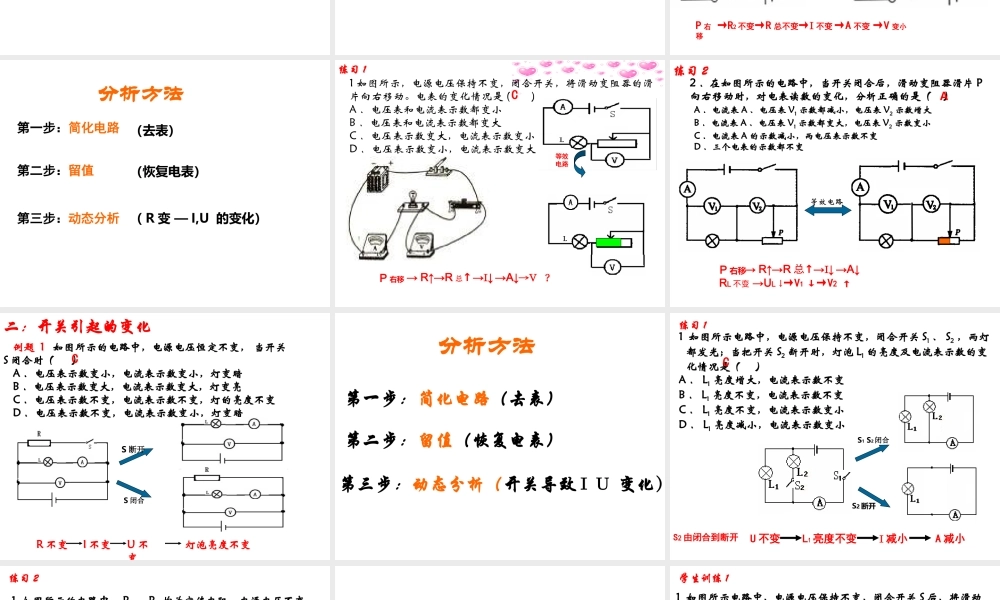

电学的三个最基本物理量物理量I电压电阻符号单位测量联系R电流AΩV电流表伏安法电压表UIU R=欧姆定律例题 1 ：当 S 闭合，滑片 P 向右滑动时(1) 电流表的示数将 ________(2) 电压表的示数将 ________思考：电流表电压表示数变化的原因是什么？变大变大电阻发生了变化等效电路→P 右移→R↓→R 总↓→I↑ → A ↑V↑例题 2 ：在如图所示的电路中，将开关 K 由断开到闭合时，电流表的示数将 ______ ，电压表的示数将 ________( 均填“变大”“变小”或“不变” ) 。思考：电流表电压表示数发生变化的原因是什么？变大变大开关的通断断开闭合开关有断开到闭合→V ↑R ↓ →I ↑→A ↑动态电路 ------ 由于开关的通断、滑动变阻器滑片的移动导致电路中的物理量发生变化的电路动态电路动态电路类型一 滑动变阻器阻值变化引起的电路变化问题二 开关通断引起的电路变化问题例题 1 如图所示的电路中，电源电压保持不变。开关 S 闭合，将滑动变阻器的滑片 P 向右移动，下列说法正确的是（ ）A. 电流表示数变小，电压表示数变大B. 电流表示数不变，电压表示数变小C. 电流表示数不变，电压表示数不变D. 电流表示数变大，电压表示数变小B一 滑动变阻器引起的变化等效电路→V 变小P 右移→R2 不变→R 总不变→I 不变 →A 不变第一步：简化电路分析方法第二步：留值第三步：动态分析（去表）（恢复电表）（ R 变 — I,U 的变化）练习 1C等效电路→V ？P 右移 → R↑→R 总↑→I↓ →A↓1 如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是 ( )A ．电压表和电流表示数都变小B ．电压表和电流表示数都变大C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大2 ．在如图所示的电路中，当开关闭合后，滑动变阻器滑片 P向右移动时，对电表读数的变化，分析正确的是（ ） A ．电流表 A 、电压表 V1 示数都减小，电压表 V2 示数增大 B ．电流表 A 、电压表 V1 示数都变大，电压表 V2 示数变小 C ．电流表 A 的示数减小，两电压表示数不变 D ．三个电表的示数都不变等效电路→V1 ↓P 右移→ R↑→R↑总→I↓ →A↓RL 不变 →UL ↓→V2 ↑练习 2A 例题 1 如图所示的电路中，电源电压恒定不变， 当开关S 闭合时（ ）A ．电压表示数变小，电流表示数变小，灯变暗B ．电压表示数变大，电流表示...
