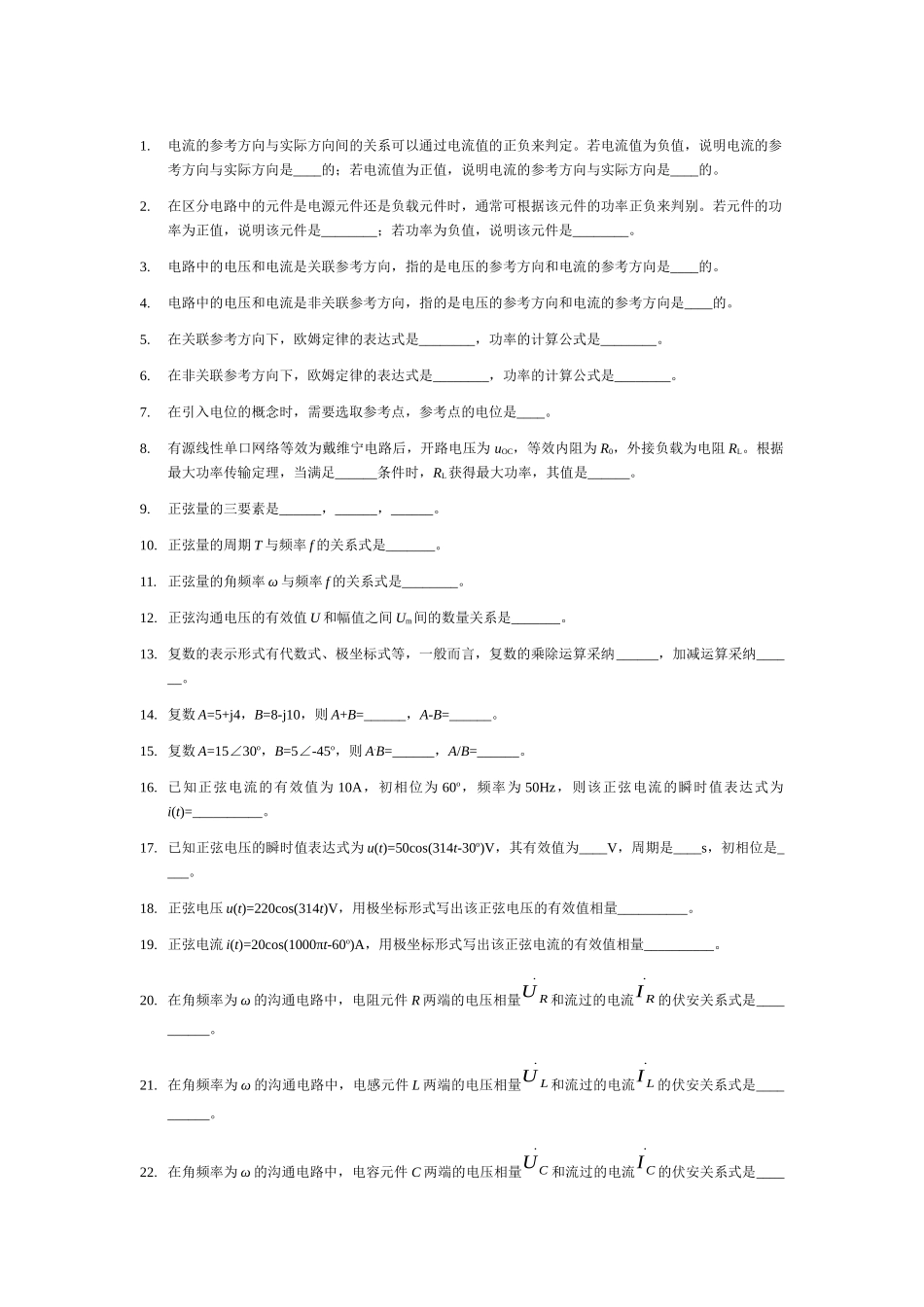

电路分析填空题VIP专享

1.电流的参考方向与实际方向间的关系可以通过电流值的正负来判定。若电流值为负值，说明电流的参考方向与实际方向是____的；若电流值为正值，说明电流的参考方向与实际方向是____的。2.在区分电路中的元件是电源元件还是负载元件时，通常可根据该元件的功率正负来判别。若元件的功率为正值，说明该元件是________；若功率为负值，说明该元件是________。3.电路中的电压和电流是关联参考方向，指的是电压的参考方向和电流的参考方向是____的。4.电路中的电压和电流是非关联参考方向，指的是电压的参考方向和电流的参考方向是____的。5.在关联参考方向下，欧姆定律的表达式是________，功率的计算公式是________。6.在非关联参考方向下，欧姆定律的表达式是________，功率的计算公式是________。7.在引入电位的概念时，需要选取参考点，参考点的电位是____。8.有源线性单口网络等效为戴维宁电路后，开路电压为 uOC，等效内阻为 R0，外接负载为电阻 RL。根据最大功率传输定理，当满足______条件时，RL获得最大功率，其值是______。9.正弦量的三要素是______，______，______。10. 正弦量的周期 T 与频率 f 的关系式是_______。11. 正弦量的角频率 ω 与频率 f 的关系式是________。12. 正弦沟通电压的有效值 U 和幅值之间 Um间的数量关系是_______。13. 复数的表示形式有代数式、极坐标式等，一般而言，复数的乘除运算采纳______，加减运算采纳______。14. 复数 A=5+j4，B=8-j10，则 A+B=______，A-B=______。15. 复数 A=15∠30o，B=5∠-45o，则 A.B=______，A/B=______。16. 已知正弦电流的有效值为 10A，初相位为 60o，频率为 50Hz，则该正弦电流的瞬时值表达式为i(t)=__________。17. 已知正弦电压的瞬时值表达式为 u(t)=50cos(314t-30o)V，其有效值为____V，周期是____s，初相位是____。18. 正弦电压 u(t)=220cos(314t)V，用极坐标形式写出该正弦电压的有效值相量__________。19. 正弦电流 i(t)=20cos(1000πt-60o)A，用极坐标形式写出该正弦电流的有效值相量__________。20. 在角频率为 ω 的沟通电路中，电阻元件 R 两端的电压相量U R.和流过的电流I R.的伏安关系式是__________。21. 在角频率为 ω 的沟通电路中，电感元件 L 两端的电压相量U L.和流过的电流I L.的伏安关系式是__________。22. 在角频率为 ω 的沟通电路中，电容元件 C 两端的电压相量UC.和流过的电流I C.的伏安关系式...
