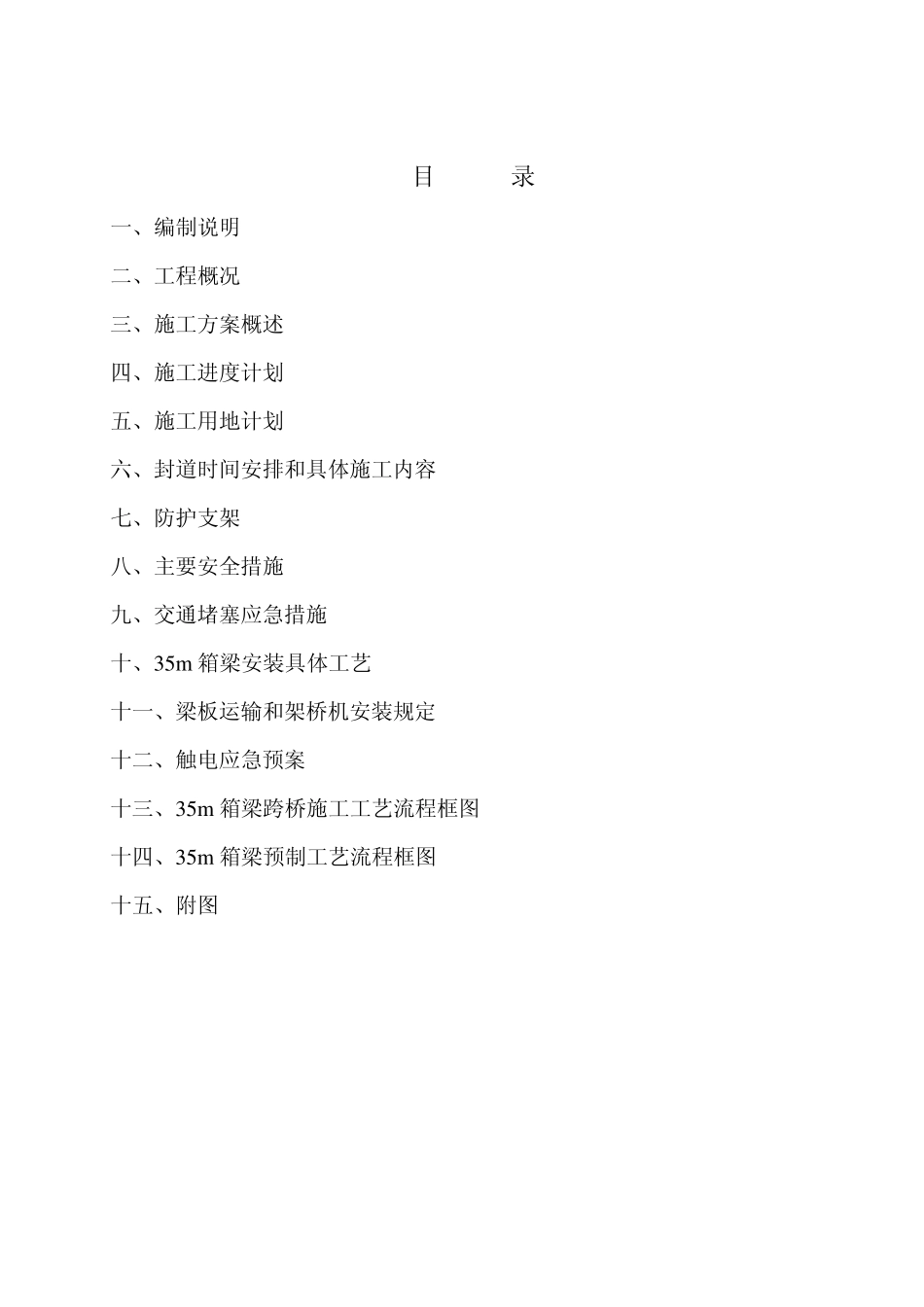

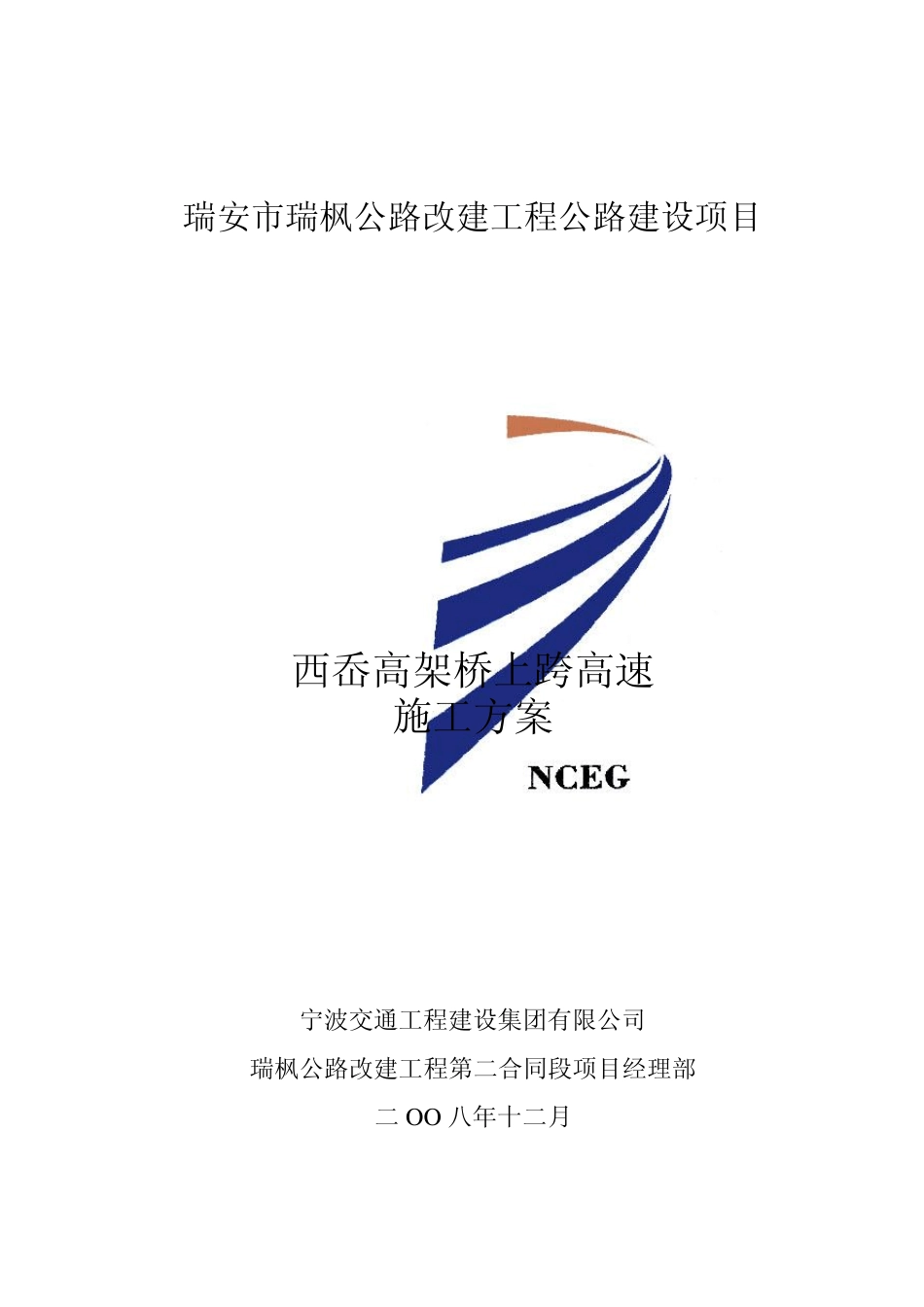

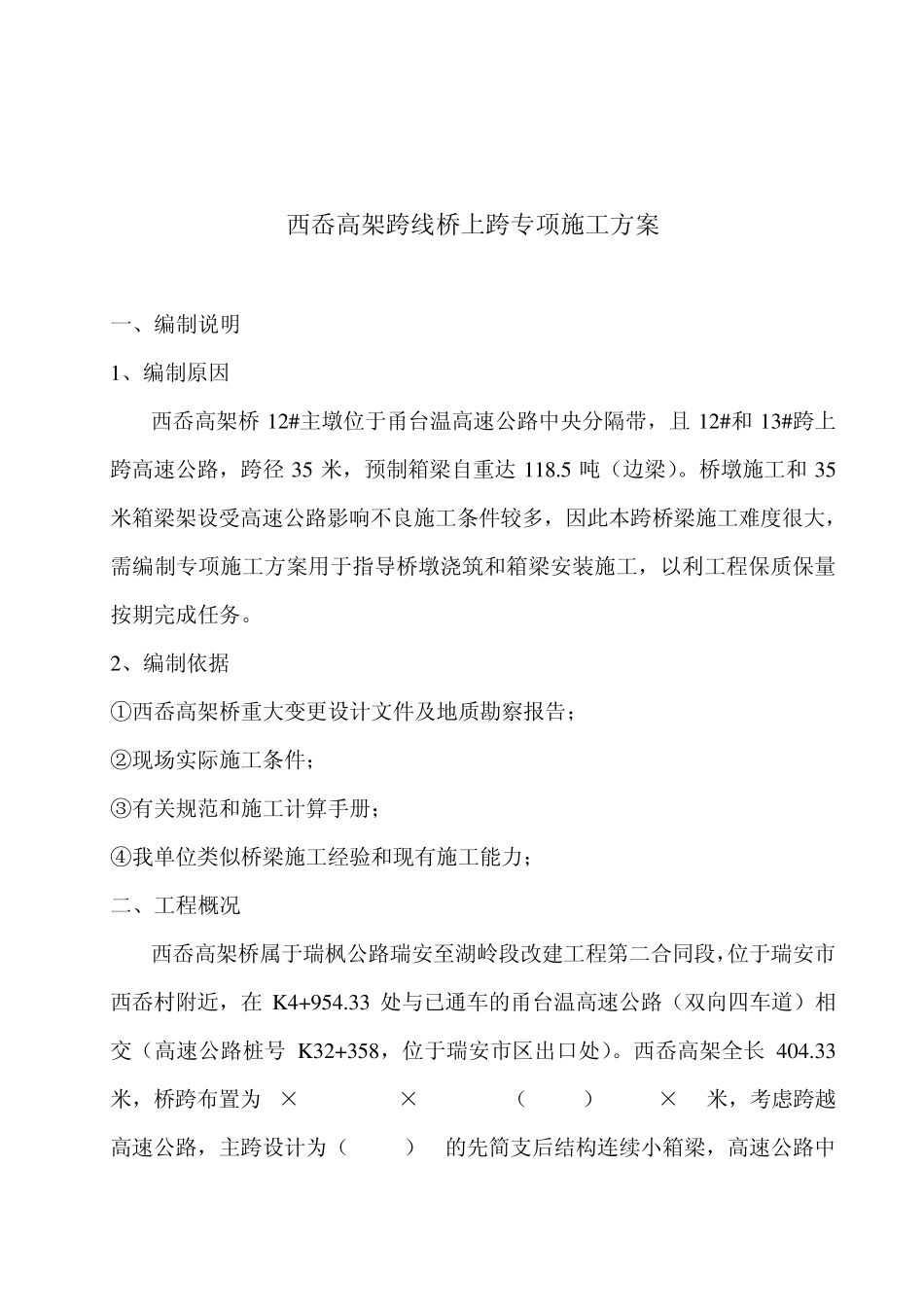

瑞安市瑞枫公路改建工程公路建设项目 西岙高架桥上跨高速 施工方案 宁波交通工程建设集团有限公司 瑞枫公路改建工程第二合同段项目经理部 二 O O 八年十二月 目 录 一、编制说明 二、工程概况 三、施工方案概述 四、施工进度计划 五、施工用地计划 六、封道时间安排和具体施工内容 七、防护支架 八、主要安全措施 九、交通堵塞应急措施 十、35m 箱梁安装具体工艺 十一、梁板运输和架桥机安装规定 十二、触电应急预案 十三、35m 箱梁跨桥施工工艺流程框图 十四、35m 箱梁预制工艺流程框图 十五、附图 西岙高架跨线桥上跨专项施工方案 一、编制说明 1、编制原因 西岙高架桥 12#主墩位于甬台温高速公路中央分隔带，且 12#和 13#跨上跨高速公路，跨径 35 米，预制箱梁自重达 118.5 吨（边梁）。桥墩施工和 35米箱梁架设受高速公路影响不良施工条件较多，因此本跨桥梁施工难度很大，需编制专项施工方案用于指导桥墩浇筑和箱梁安装施工，以利工程保质保量按期完成任务。 2、编制依据 ①西岙高架桥重大变更设计文件及地质勘察报告； ②现场实际施工条件； ③有关规范和施工计算手册； ④我单位类似桥梁施工经验和现有施工能力； 二、工程概况 西岙高架桥属于瑞枫公路瑞安至湖岭段改建工程第二合同段，位于瑞安市西岙村附近，在K 4+954.33 处与已通车的甬台温高速公路（双向四车道）相交（高速公路桩号K 32+358，位于瑞安市区出口处）。西岙高架全长404.33米，桥跨布置为7×16+9.33+2×20+22+5+（35+35）+20+8×16米，考虑跨越高速公路，主跨设计为（35+35）m的先简支后结构连续小箱梁，高速公路中 央分隔带设墩，箱梁高1.8米，主跨与高速公路斜交118.5度，配跨采用16m、20m预应力混凝土简支空心板，斜交主桥和正交引桥之间设调整孔跨；下部构造为桩柱式桥墩，钻孔灌注桩基础；桥台采用柱式台、桩基础。 该跨桥梁的施工难点是：桥梁桩基位于高速公路中央分隔带上，下部结构（桩基、立柱、盖梁）施工时需占用和破坏部分高速公路路面及中央绿化带，箱梁架设时需设置交通安全防护支架，因此下构和架梁施工时要求同步进行交通改道或交通封闭；受场地条件限制，主跨35 米箱梁不能就近预制，必须在 1Km 外的牛伏岭互通区预制场预制，受存梁区场地狭小和远距离运输限制，总体工期难保证，；由于每片箱梁自重达 120 吨左右，为安装带来了很大的难度。 三、施工方案概述 1、主跨下构（中央分隔带处） ...
