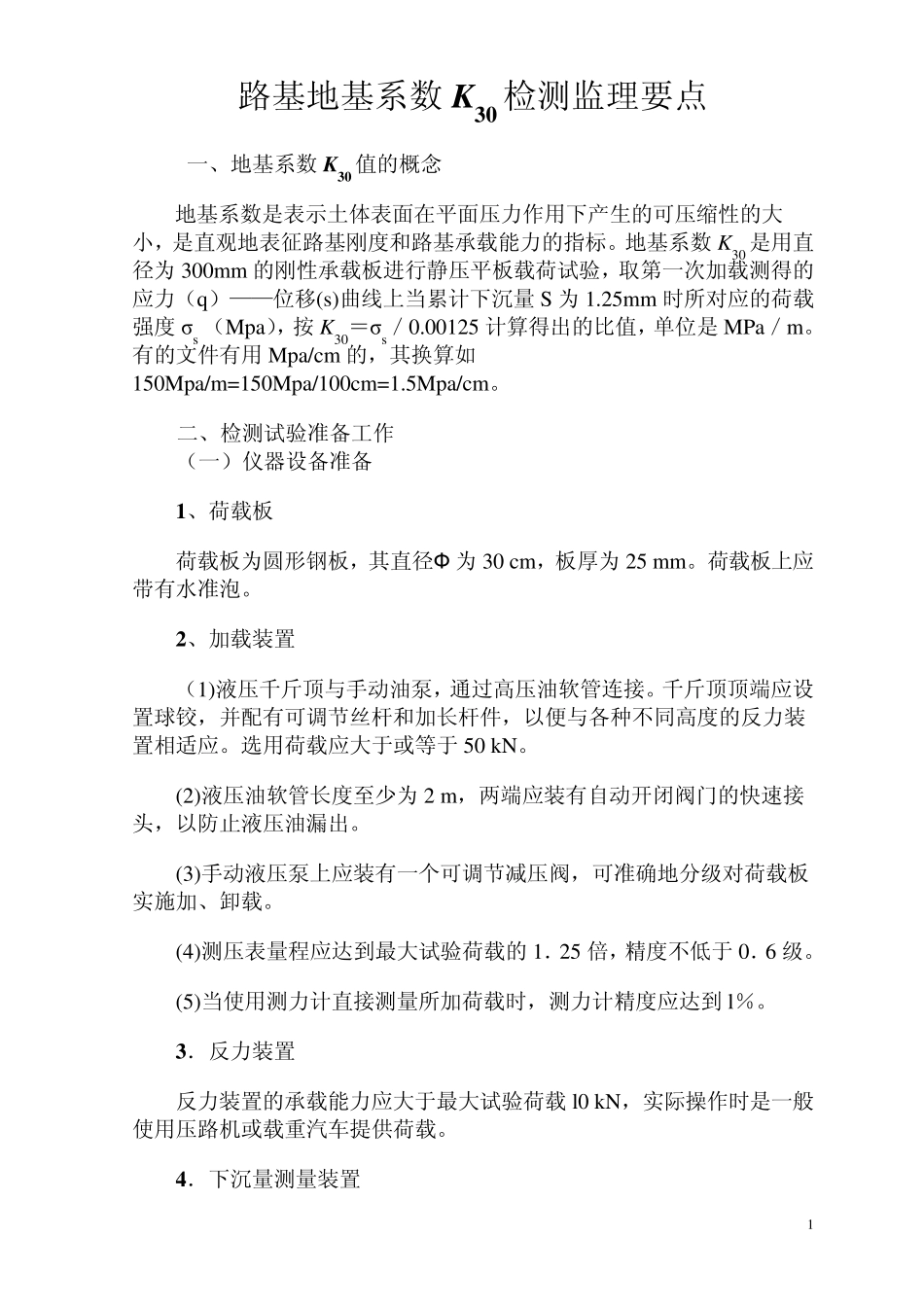

路基K30地基系数检测要点_第1页
1/9

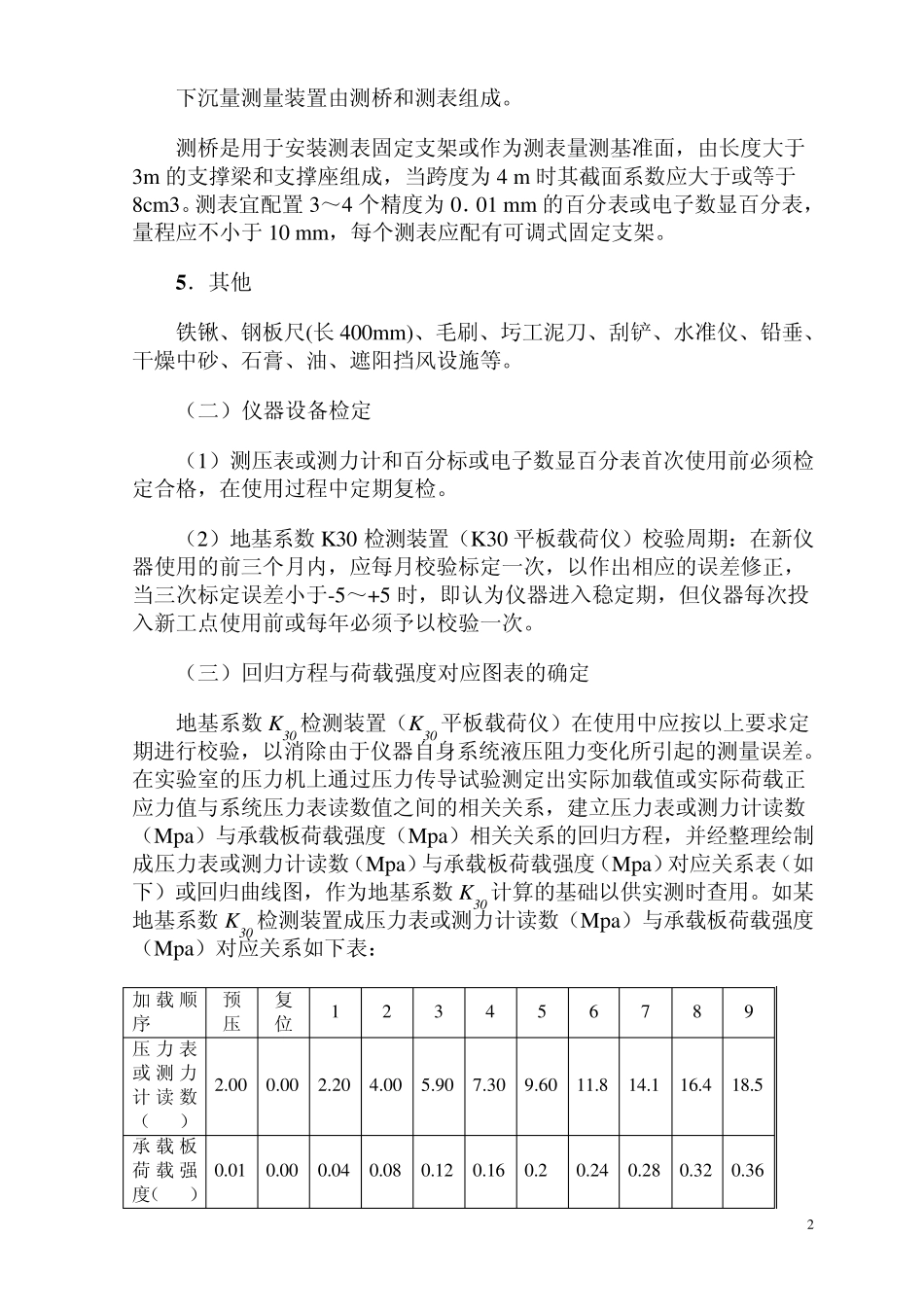

路基K30地基系数检测要点_第2页
2/9

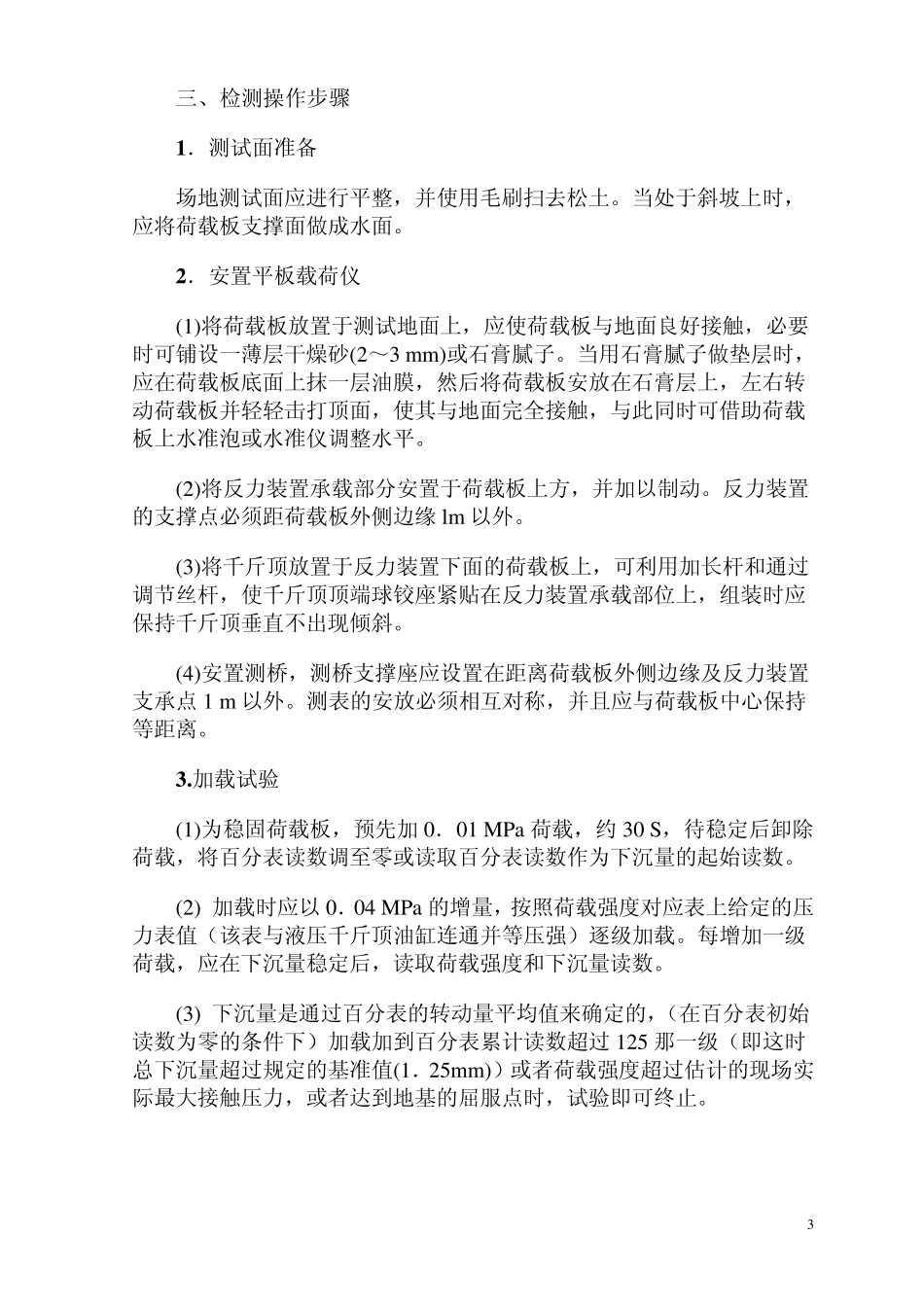

路基K30地基系数检测要点_第3页
3/9
1 路基地基系数K3 0 检测监理要点 一、地基系数K3 0 值的概念 地基系数是表示土体表面在平面压力作用下产生的可压缩性的大小,是直观地表征路基刚度和路基承载能力的指标。地基系数K30 是用直径为300mm 的刚性承载板进行静压平板载荷试验,取第一次加载测得的应力(q)——位移(s)曲线上当累计下沉量 S 为1.25mm 时所对应的荷载强度σs (Mpa),按 K30=σs/0.00125 计算得出的比值,单位是MPa/m。有的文件有用Mpa/cm 的,其换算如150Mpa/m=150Mpa/100cm=1.5Mpa/cm。 二、检测试验准备工作 (一)仪器设备准备 1 、荷载板 荷载板为圆形钢板,其直径Ф 为30 cm,板厚为25 mm。荷载板上应带有水准泡。 2 、加载装置 (1)液压千斤顶与手动油泵,通过高压油软管连接。千斤顶顶端应设置球铰,并配有可调节丝杆和加长杆件,以便与各种不同高度的反力装置相适应。选用荷载应大于或等于 50 kN。 (2)液压油软管长度至少为2 m,两端应装有自动开闭阀门的快速接头,以防止液压油漏出。 (3)手动液压泵上应装有一个可调节减压阀,可准确地分级对荷载板实施加、卸载。 (4)测压表量程应达到最大试验荷载的1.25 倍,精度不低于 0.6 级。 (5)当使用测力计直接测量所加荷载时,测力计精度应达到 l%。 3 .反力装置 反力装置的承载能力应大于最大试验荷载l0 kN,实际操作时是一般使用压路机或载重汽车提供荷载。 4 .下沉量测量装置 2 下沉量测量装置由测桥和测表组成。 测桥是用于安装测表固定支架或作为测表量测基准面,由长度大于3m 的支撑梁和支撑座组成,当跨度为4 m 时其截面系数应大于或等于8cm3。测表宜配置3~4 个精度为0.01 mm 的百分表或电子数显百分表,量程应不小于10 mm,每个测表应配有可调式固定支架。 5 .其他 铁锹、钢板尺(长400mm)、毛刷、圬工泥刀、刮铲、水准仪、铅垂、干燥中砂、石膏、油、遮阳挡风设施等。 (二)仪器设备检定 (1)测压表或测力计和百分标或电子数显百分表首次使用前必须检定合格,在使用过程中定期复检。 (2)地基系数K30 检测装置(K30 平板载荷仪)校验周期:在新仪器使用的前三个月内,应每月校验标定一次,以作出相应的误差修正,当三次标定误差小于-5~+5 时,即认为仪器进入稳定期,但仪器每次投入新工点使用前或每年必须予以校验一次。 (三)回归方程与荷载强度对应图表的确定 地基系数K 30 检测装置(K 30 平板载荷仪)在使用中应...
