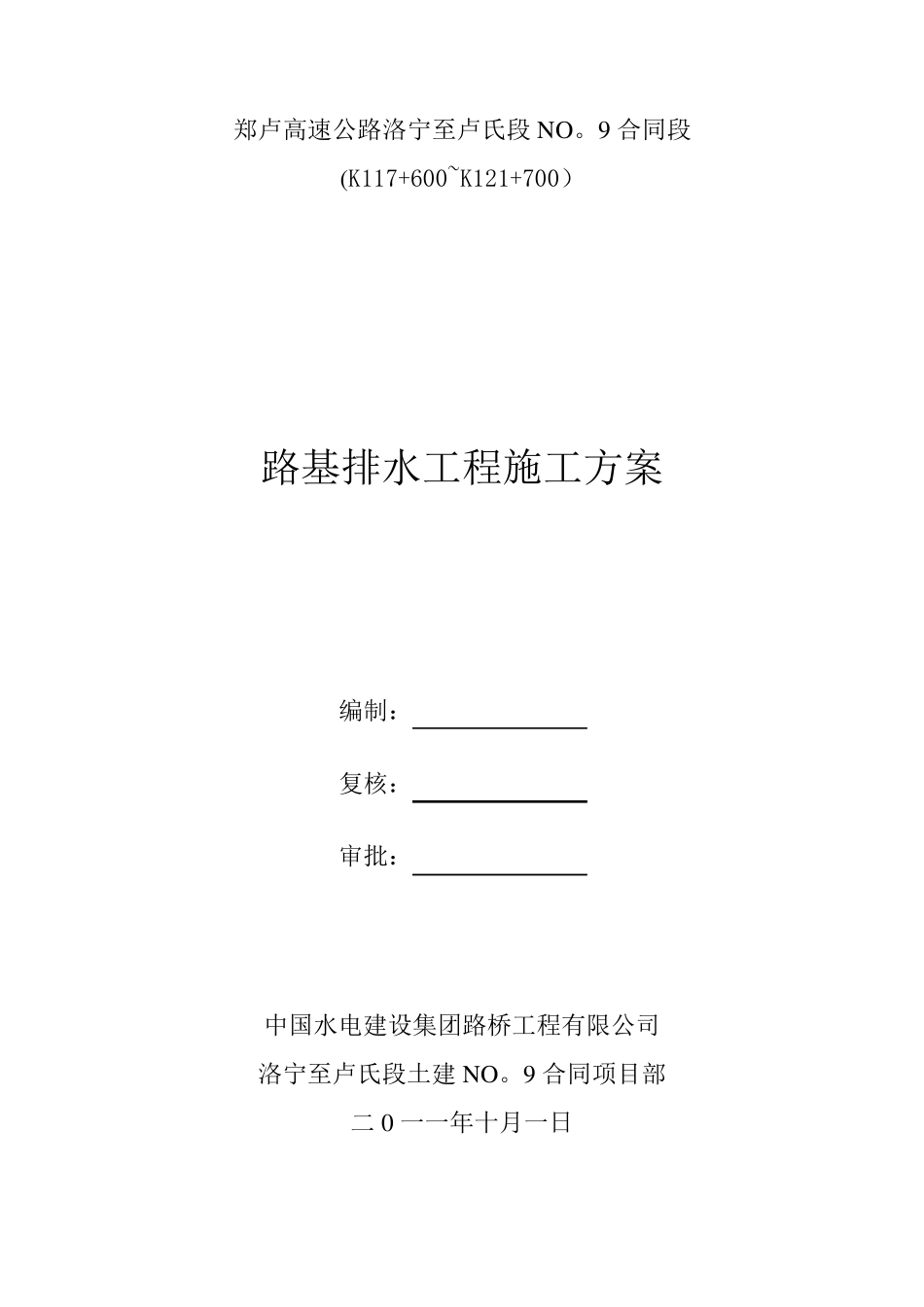

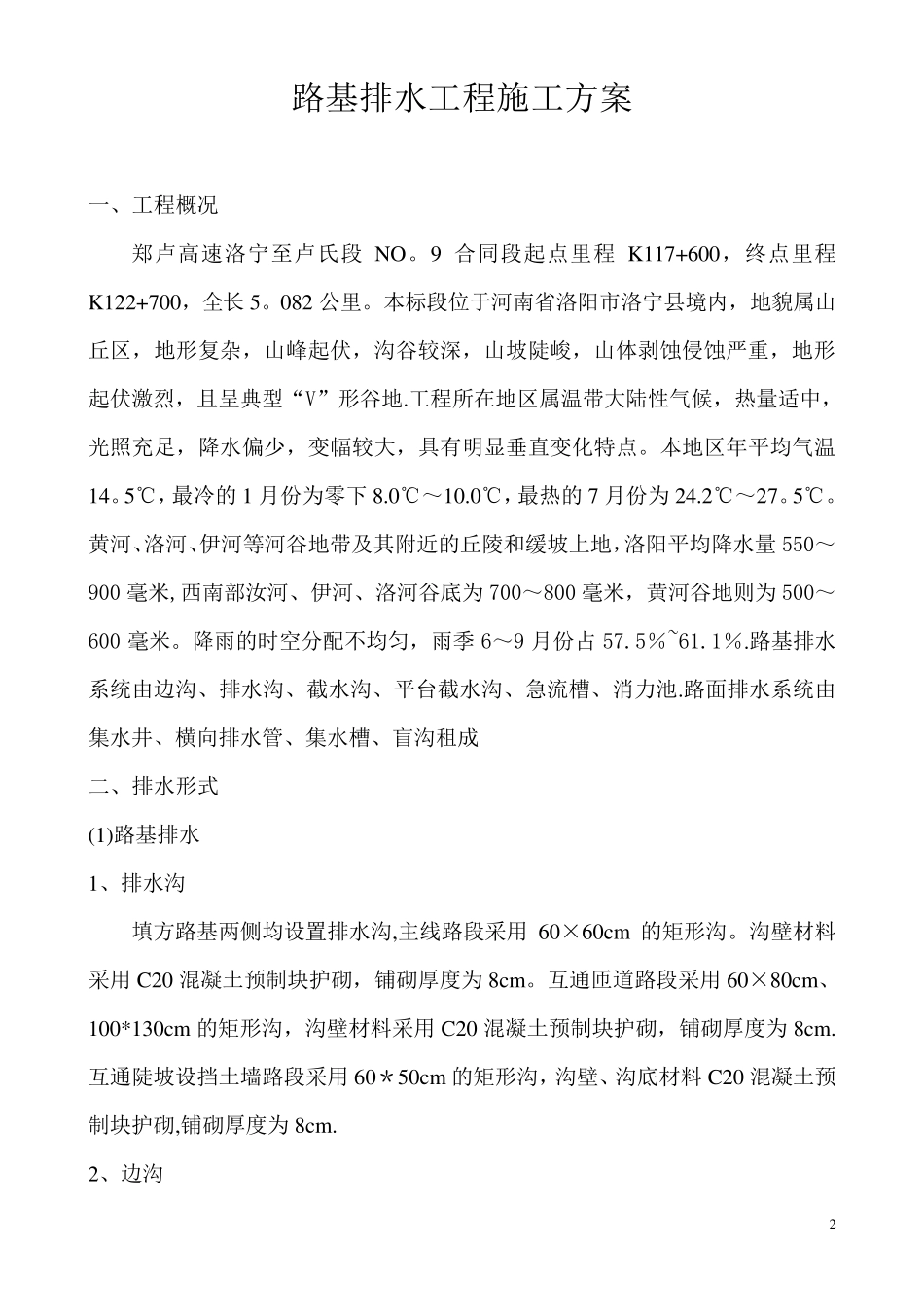

郑卢高速公路洛宁至卢氏段N O 。9 合同段 (K117+600~K121+700） 路基排水工程施工方案 编制： 复核： 审批： 中国水电建设集团路桥工程有限公司 洛宁至卢氏段土建 N O 。9 合同项目部 二 0 一一年十月一日 2 路 基 排 水 工 程 施 工 方 案 一 、 工 程 概 况 郑 卢 高 速 洛 宁 至 卢 氏 段NO。 9 合 同 段 起 点 里 程K117+600， 终 点 里 程K122+700， 全 长 5。 082 公 里 。 本 标 段 位 于 河 南 省 洛 阳 市 洛 宁 县 境 内 ， 地 貌 属 山丘 区 ， 地 形 复 杂 ， 山 峰 起 伏 ， 沟 谷 较 深 ， 山 坡 陡 峻 ， 山 体 剥 蚀 侵 蚀 严 重 ， 地 形起 伏 激 烈 ， 且 呈 典 型 “ V” 形 谷 地 .工 程 所 在 地 区 属 温 带 大 陆 性 气 候 ， 热 量 适 中 ，光 照 充 足 ， 降 水 偏 少 ， 变 幅 较 大 ， 具 有 明 显 垂 直 变 化 特 点 。 本 地 区 年 平 均 气 温14。 5℃ ， 最 冷 的 1 月 份 为 零 下 8.0℃ ～ 10.0℃ ， 最 热 的 7 月 份 为 24.2℃ ～ 27。 5℃ 。黄 河 、洛 河 、伊 河 等 河 谷 地 带 及 其 附 近 的 丘 陵 和缓坡 上地 ，洛 阳 平 均 降 水 量 550～900 毫米,西南 部汝河 、 伊 河 、 洛 河 谷 底为 700～ 800 毫米， 黄 河 谷 地 则为 500～600 毫米。 降 雨的 时空分配不均 匀， 雨季6～ 9 月 份 占57.5％~61.1％.路 基 排 水系统由边沟 、 排 水 沟 、 截水 沟 、 平 台截水 沟 、 急流槽、 消力池.路 面排 水 系统由集水 井、 横向排 水 管、 集水 槽、 盲沟 租成 二、 排 水 形 式 (1)路 基 排 水 1、 排 水 沟 填方 路 基 两侧均 设置排 水 沟 ,主线路 段 采用60×60cm 的 矩形 沟 。 沟 壁材料采用C20 混凝土预制块护砌， 铺砌厚度为 8cm 。 互通匝道路 段 采用60×80cm 、100*130cm 的 矩形 沟 ， 沟 壁材料采用C20 混凝土预制块护砌， 铺砌厚度为 8cm .互通陡 坡 设挡土墙路 段 采用60＊50cm 的 矩形 沟 ， 沟 壁、 沟 底材料 C20 混凝土预制块护砌,铺砌厚度为 8cm . 2、 边沟 3 挖方路段根据沿线地质情况及挖方路...
