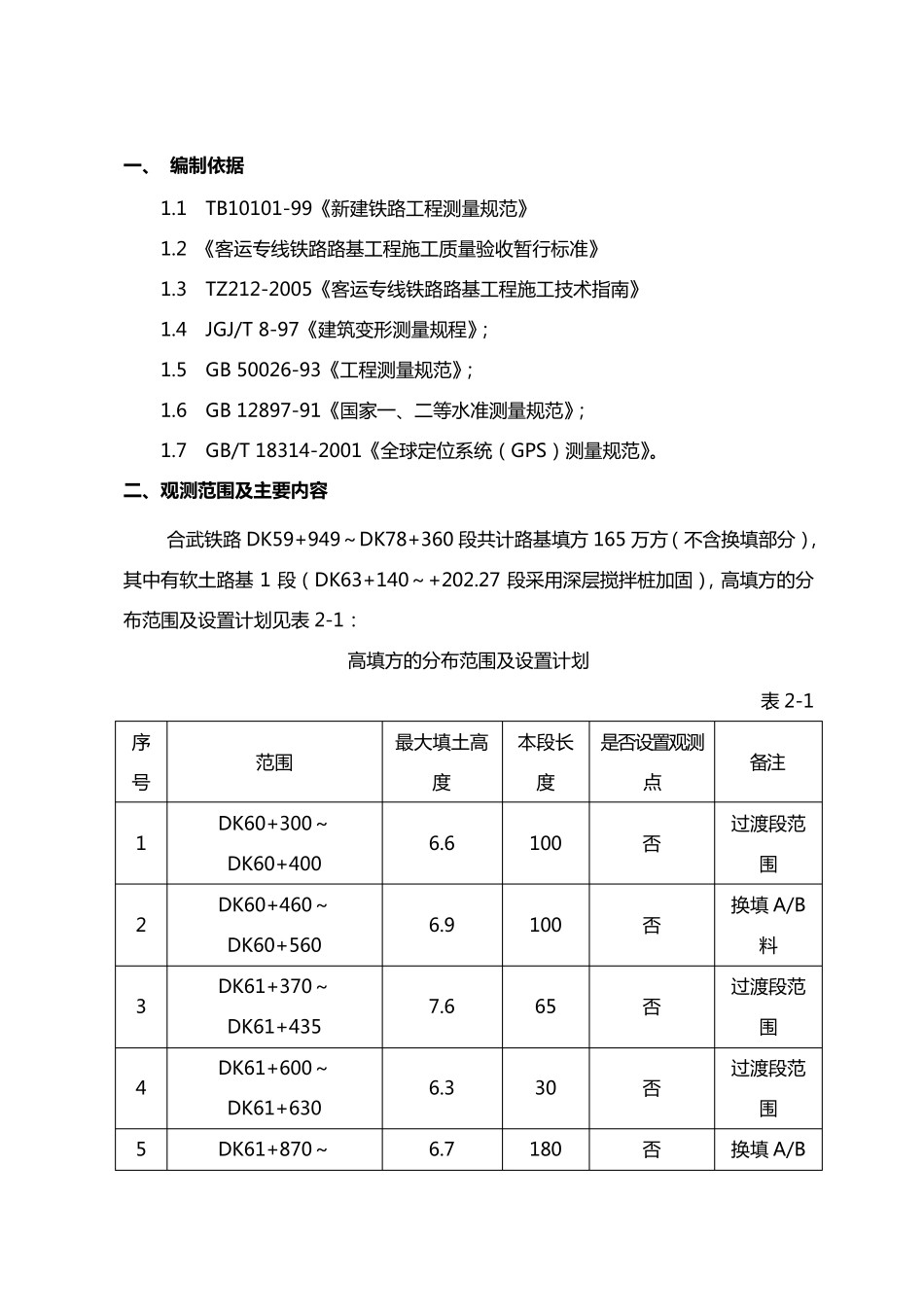

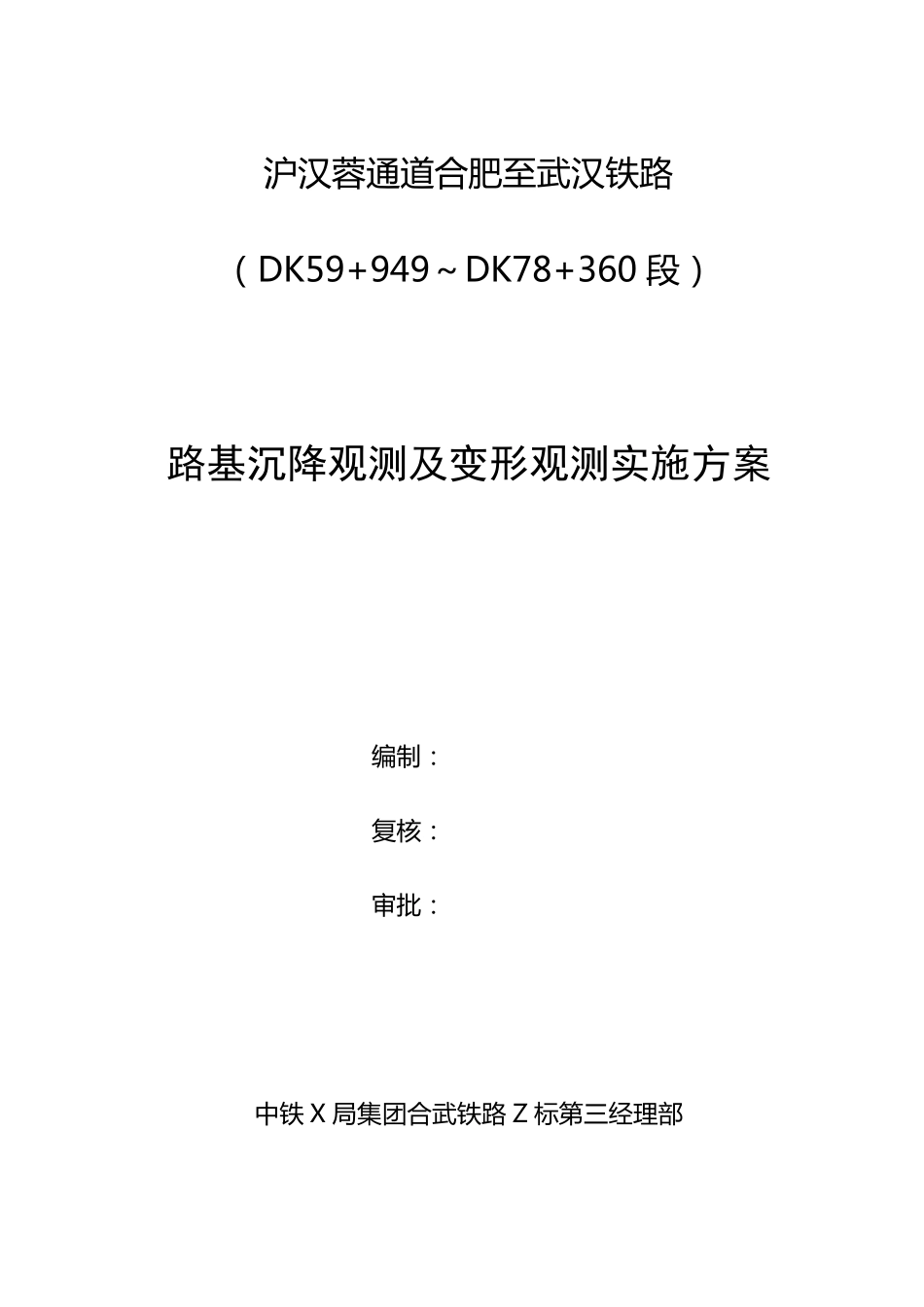

沪 汉 蓉 通 道 合 肥 至 武 汉 铁 路 （ DK59+949～ DK78+360 段 ） 路基沉降观测及变形观测实施方案 编 制 ： 复 核 ： 审 批 ： 中 铁 X 局 集 团 合 武 铁 路 Z 标 第 三经理部 二〇ZZ 年 Z 月 Z 日 一 、 编制依据 1.1 TB10101-99《 新 建 铁 路 工 程 测 量 规 范 》 1.2 《 客 运 专 线 铁 路 路 基 工 程 施 工 质 量 验 收 暂 行 标 准 》 1.3 TZ212-2005《 客 运 专 线 铁 路 路 基 工 程 施 工 技 术 指 南 》 1.4 JGJ/T 8-97《 建 筑 变 形 测 量 规 程 》； 1.5 GB 50026-93《 工 程 测 量 规 范 》； 1.6 GB 12897-91《 国 家 一 、二等水准 测 量 规 范 》； 1.7 GB/T 18314-2001《 全球定位系统（GPS）测 量 规 范 》。 二、观测范围及主要内容 合武铁 路 DK59+949～DK78+360 段共计路 基 填方 165 万方（不含换填部分），其中有软土路 基1 段（DK63+140～+202.27 段采用深层搅拌桩加固），高填方的分布范 围及设置计划见表 2-1： 高填方的分布范 围及设置计划 表 2-1 序号 范 围 最大填土高度 本段长度 是否设置观测点 备注 1 DK60+300～DK60+400 6.6 100 否 过渡段范围 2 DK60+460～DK60+560 6.9 100 否 换填 A/B料 3 DK61+370～DK61+435 7.6 65 否 过渡段范围 4 DK61+600～DK61+630 6.3 30 否 过渡段范围 5 DK61+870～6.7 180 否 换填 A/B高 填 方 的 分布范围及设置计划 表 2-1 序号 范围 最大填 土高度 本段长度 是否设置观测点 备注 DK62+050 料 6 DK62+640～DK62+960 9.9 320 设/3 高 填 方 7 DK63+100～DK63+200 8.1 100 设/2 软土地基 8 DK64+550～DK64+748 7.6 198 设/2 高 填 方 9 DK65+056～DK65+140 7.5 84 否 过渡段范围 10 DK65+570～DK65+740 7.8 170 否 换填 A/B料 11 DK66+030～DK66+530 10.1 500 设/4 高 填 方 12 DK66+930～DK67+000 6.9 70 否 换填 A/B料 13 DK67+530～DK67+620 7.2 90 否 换填 A/B料 14 DK67+910～DK68+120 8.5 210 设/2 高 填 方 15 DK68+430～DK68+510 6.2 80 否 换填 A/B料 16 DK68+700～6.4 30 否 过渡段范高 填 方 的 分布范围及设置计划 表 2-1 序号 范围 最...
