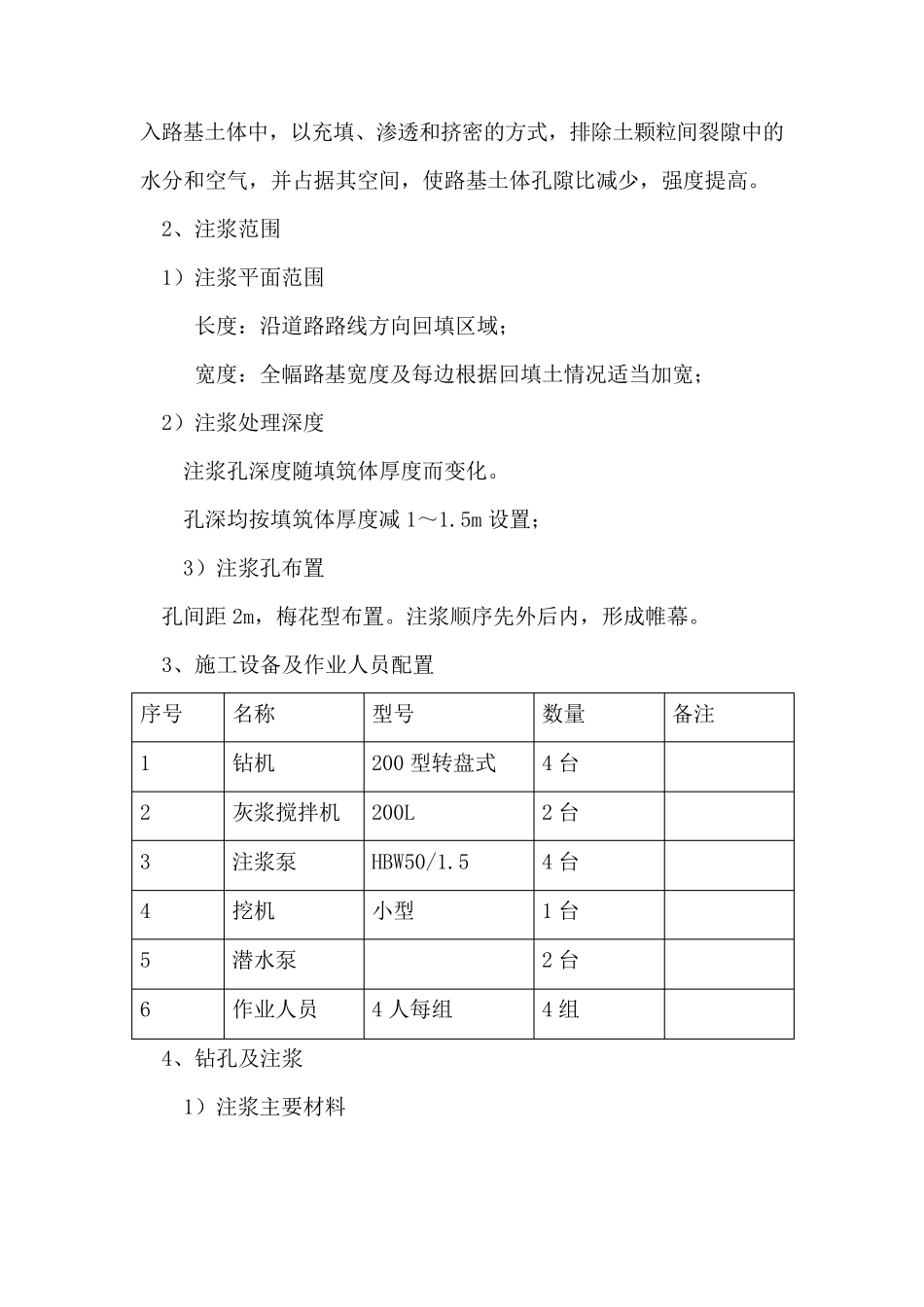

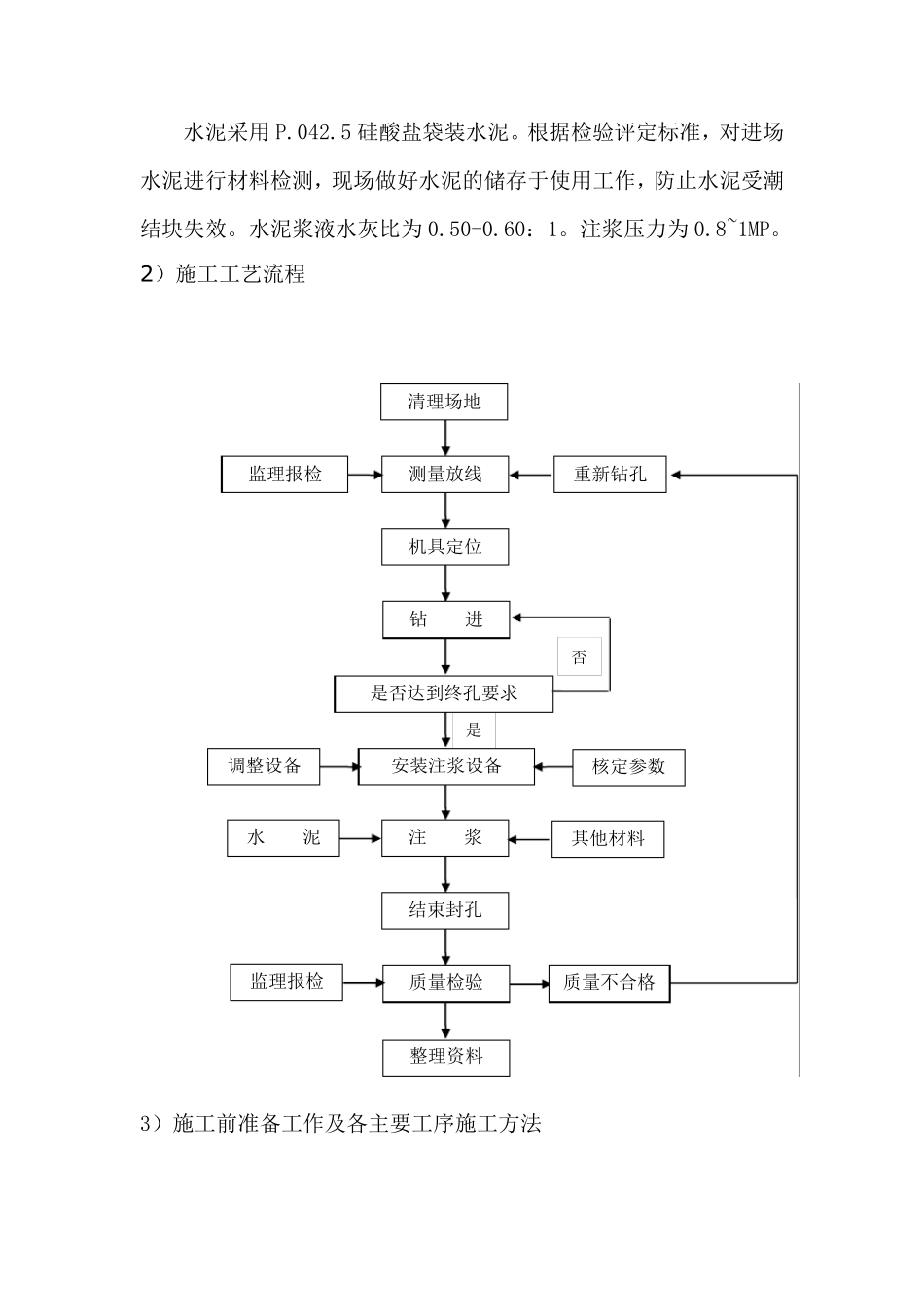

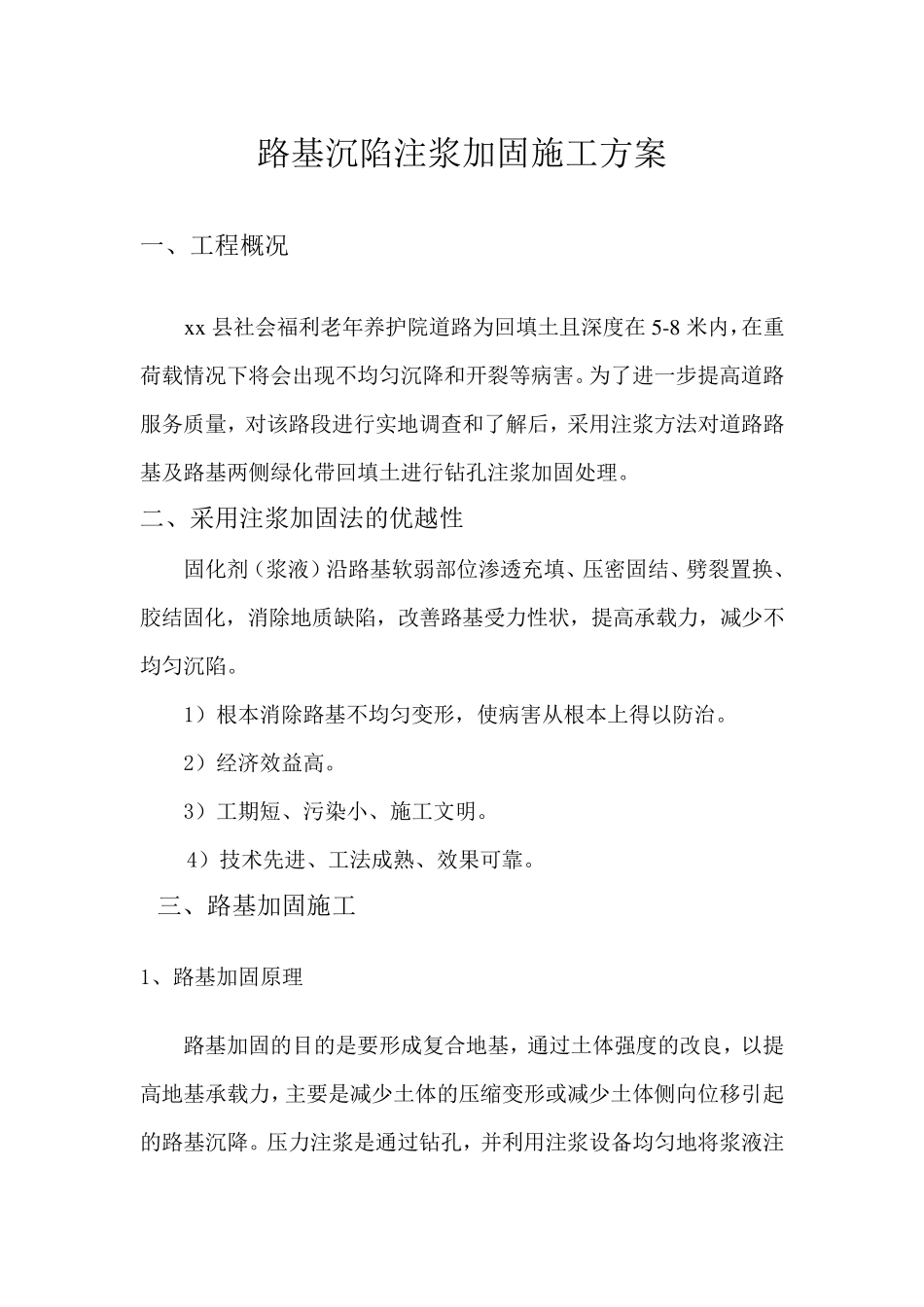

路基沉陷注浆加固施工方案 一、工程概况 x x 县社会福利老年养护院道路为回填土且深度在 5 -8 米内,在重荷载情况下将会出现不均匀沉降和开裂等病害。为了进一步提高道路服务质量,对该路段进行实地调查和了解后,采用注浆方法对道路路基及路基两侧绿化带回填土进行钻孔注浆加固处理。 二、采用注浆加固法的优越性 固化剂(浆液)沿路基软弱部位渗透充填、压密固结、劈裂置换、胶结固化,消除地质缺陷,改善路基受力性状,提高承载力,减少不均匀沉陷。 1)根本消除路基不均匀变形,使病害从根本上得以防治。 2)经济效益高。 3)工期短、污染小、施工文明。 4)技术先进、工法成熟、效果可靠。 三、路基加固施工 1、路基加固原理 路基加固的目的是要形成复 合 地基,通 过 土体 强 度的改良 ,以提高地基承载力,主 要是减少土体 的压缩 变形或 减少土体 侧向 位移 引 起的路基沉降。压力注浆是通 过 钻孔,并 利用注浆设 备 均匀地将浆液注入路基土体中,以充填、渗透和挤密的方式,排除土颗粒间裂隙中的水分和空气,并占据其空间,使路基土体孔隙比减少,强度提高。 2、注浆范围 1)注浆平面范围 长度:沿道路路线方向回填区域; 宽度:全幅路基宽度及每边根据回填土情况适当加宽; 2)注浆处理深度 注浆孔深度随填筑体厚度而变化。 孔深均按填筑体厚度减 1~1.5m 设置; 3)注浆孔布置 孔间距 2m,梅花型布置。注浆顺序先外后内,形成帷幕。 3、施工设备及作业人员配置 序号 名称 型号 数量 备注 1 钻机 200 型转盘式 4 台 2 灰浆搅拌机 200L 2 台 3 注浆泵 HBW50/1.5 4 台 4 挖机 小型 1 台 5 潜水泵 2 台 6 作业人员 4 人每组 4 组 4、钻孔及注浆 1)注浆主要材料 水泥采用P.042.5 硅酸盐袋装水泥。根据检验评定标准,对进场水泥进行材料检测,现场做好水泥的储存于使用工作,防止水泥受潮结块失效。水泥浆液水灰比为 0.50-0.60:1。注浆压力为 0.8~1MP。 2)施工工艺流程 3)施工前准备工作及各主要工序施工方法 是 清理场地 测量放线 监理报检 机具定位 钻 进 是否达到终孔要求 安装注浆设备 注 浆 结束封孔 质量检验 整理资料 调整设备 水 泥 其他材料 监理报检 质量不合格 核定参数 重新钻孔 否 1、施工前准备工作: (1)先查清原道路水电线路位置,标出坐标,以便施工钻孔时避开管线; (2)查实原填土深度...
