路桥工程基本知识(适合初学者)VIP免费

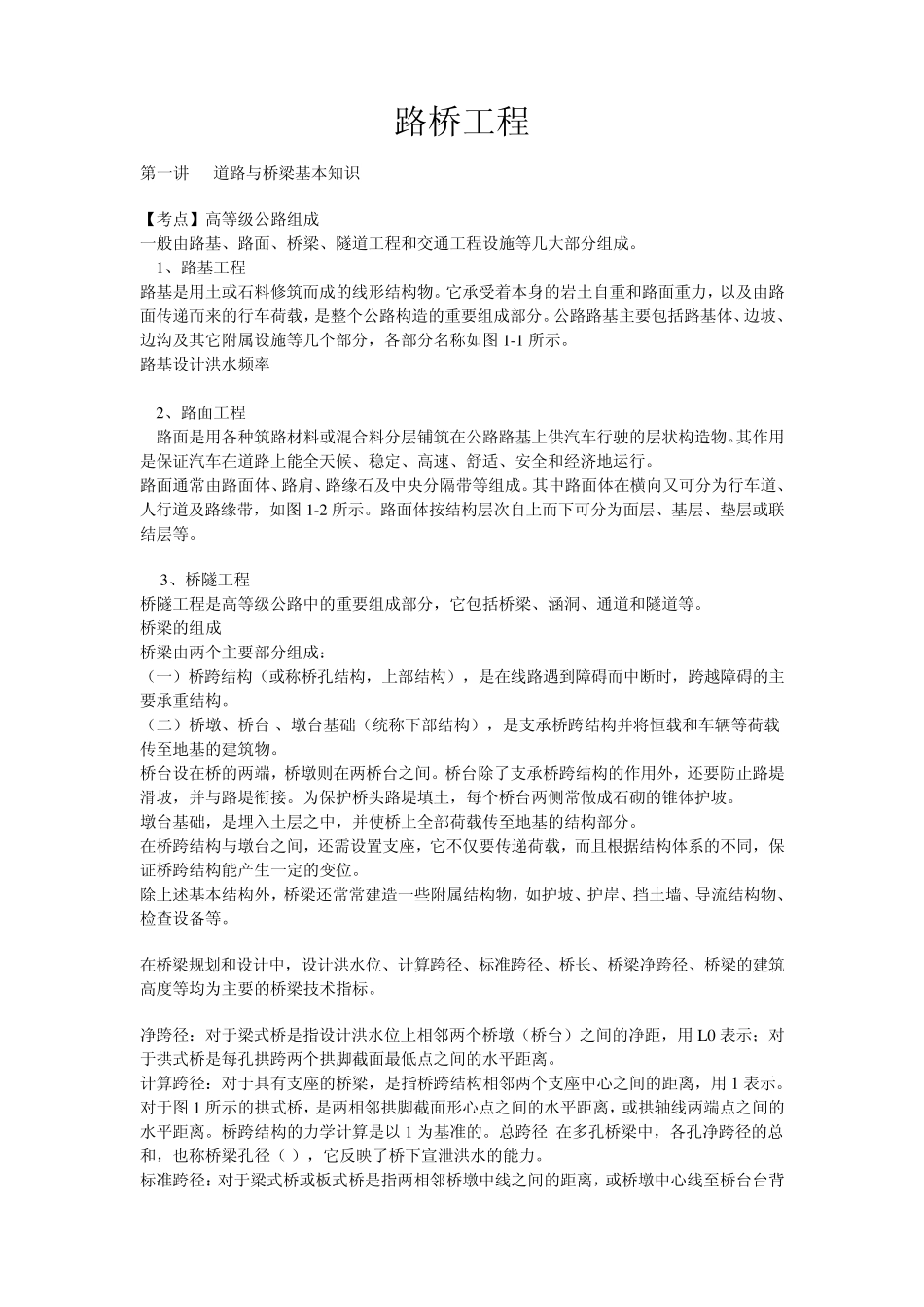

路桥工程基本知识(适合初学者)_第1页
1/106

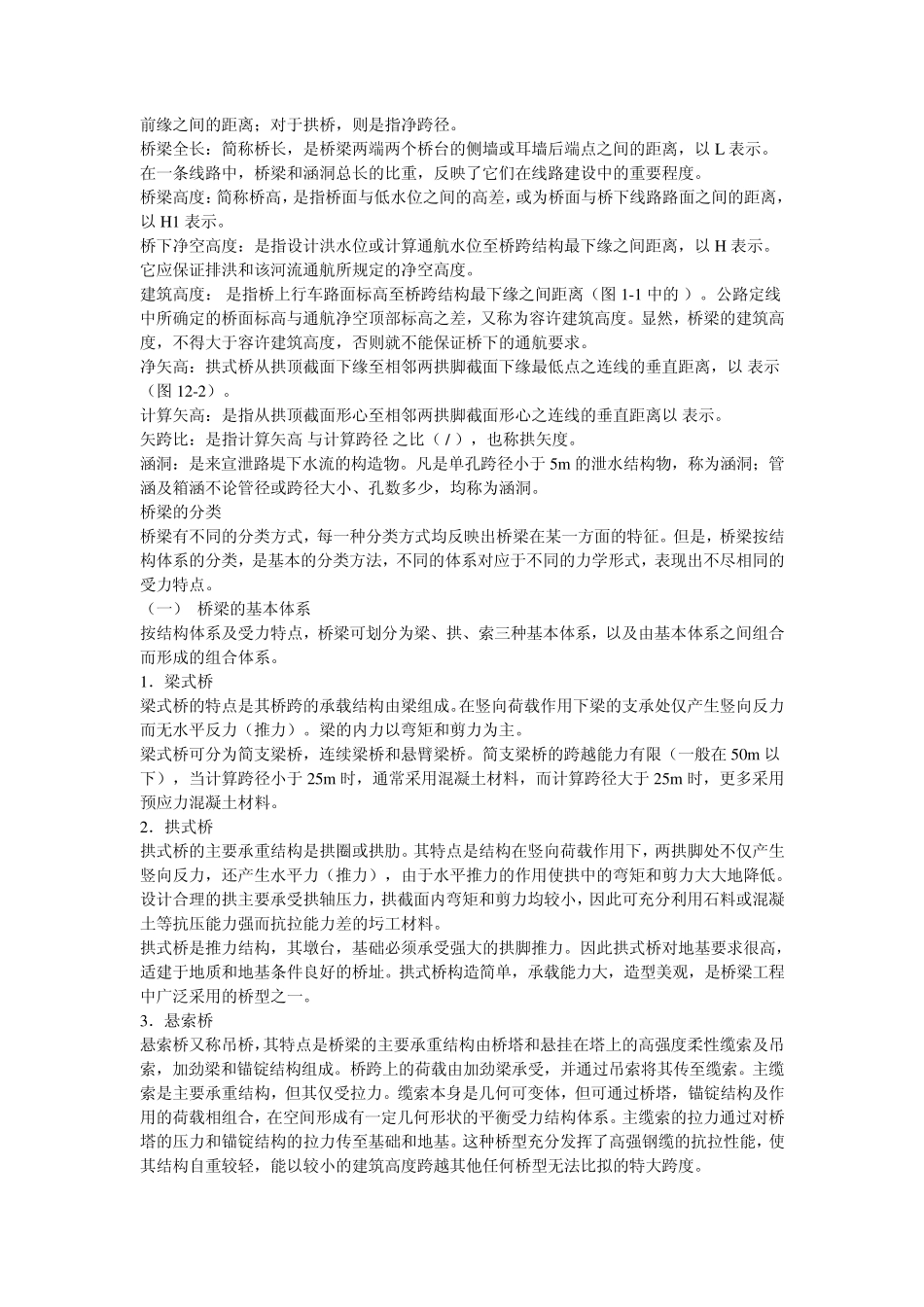

路桥工程基本知识(适合初学者)_第2页
2/106

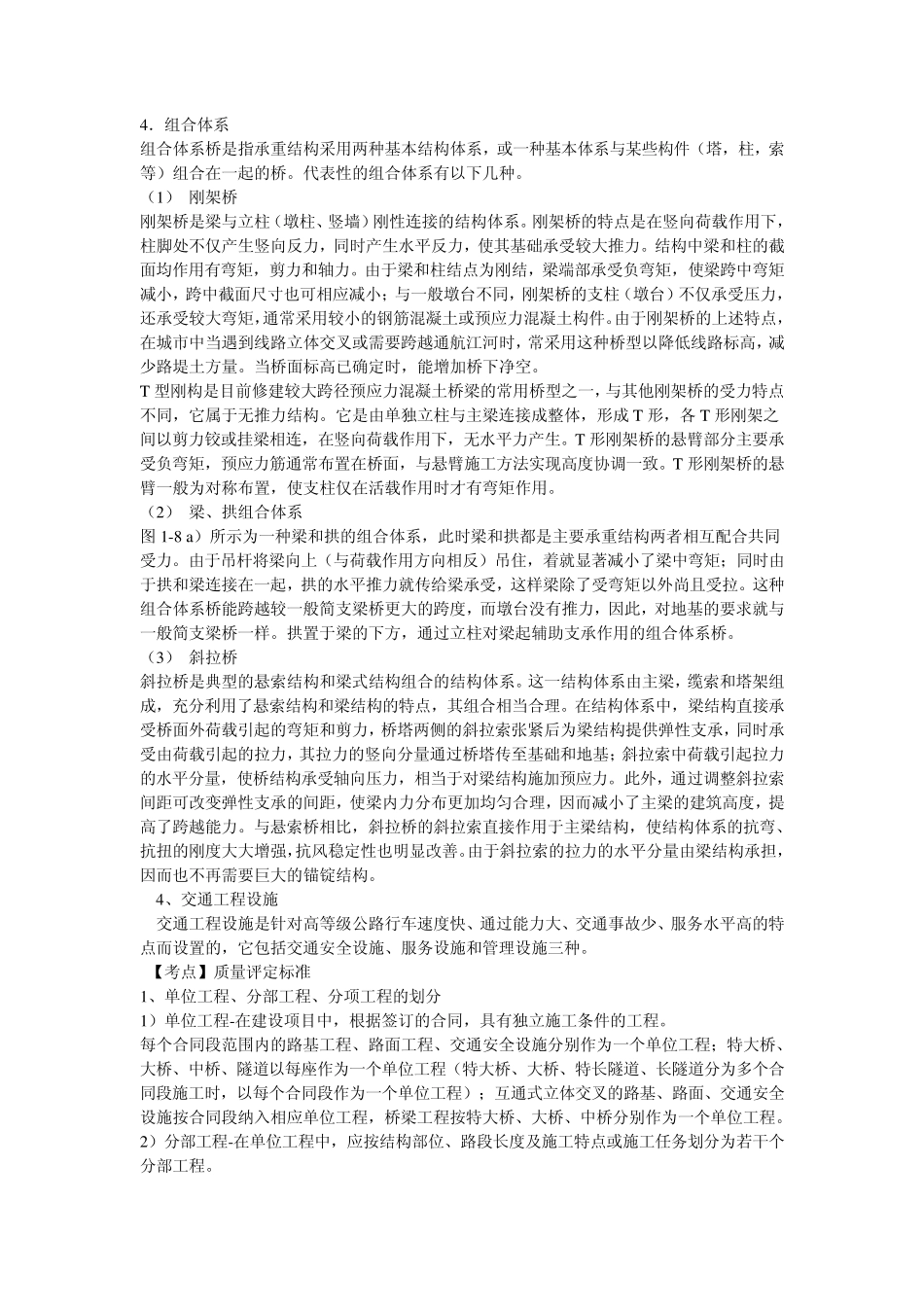

路桥工程基本知识(适合初学者)_第3页
3/106
路桥工程 第一讲 道路与桥梁基本知识 【考点】高等级公路组成 一般由路基、路面、桥梁、隧道工程和交通工程设施等几大部分组成。 1、路基工程 路基是用土或石料修筑而成的线形结构物。它承受着本身的岩土自重和路面重力,以及由路面传递而来的行车荷载,是整个公路构造的重要组成部分。公路路基主要包括路基体、边坡、边沟及其它附属设施等几个部分,各部分名称如图 1-1 所示。 路基设计洪水频率 2、路面工程 路面是用各种筑路材料或混合料分层铺筑在公路路基上供汽车行驶的层状构造物。其作用是保证汽车在道路上能全天候、稳定、高速、舒适、安全和经济地运行。 路面通常由路面体、路肩、路缘石及中央分隔带等组成。其中路面体在横向又可分为行车道、人行道及路缘带,如图 1-2 所示。路面体按结构层次自上而下可分为面层、基层、垫层或联结层等。 3、桥隧工程 桥隧工程是高等级公路中的重要组成部分,它包括桥梁、涵洞、通道和隧道等。 桥梁的组成 桥梁由两个主要部分组成: (一)桥跨结构(或称桥孔结构,上部结构),是在线路遇到障碍而中断时,跨越障碍的主要承重结构。 (二)桥墩、桥台 、墩台基础(统称下部结构),是支承桥跨结构并将恒载和车辆等荷载传至地基的建筑物。 桥台设在桥的两端,桥墩则在两桥台之间。桥台除了支承桥跨结构的作用外,还要防止路堤滑坡,并与路堤衔接。为保护桥头路堤填土,每个桥台两侧常做成石砌的锥体护坡。 墩台基础,是埋入土层之中,并使桥上全部荷载传至地基的结构部分。 在桥跨结构与墩台之间,还需设置支座,它不仅要传递荷载,而且根据结构体系的不同,保证桥跨结构能产生一定的变位。 除上述基本结构外,桥梁还常常建造一些附属结构物,如护坡、护岸、挡土墙、导流结构物、检查设备等。 在桥梁规划和设计中,设计洪水位、计算跨径、标准跨径、桥长、桥梁净跨径、桥梁的建筑高度等均为主要的桥梁技术指标。 净跨径:对于梁式桥是指设计洪水位上相邻两个桥墩(桥台)之间的净距,用 L0 表示;对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。 计算跨径:对于具有支座的桥梁,是指桥跨结构相邻两个支座中心之间的距离,用 1 表示。对于图 1 所示的拱式桥,是两相邻拱脚截面形心点之间的水平距离,或拱轴线两端点之间的水平距离。桥跨结构的力学计算是以 1 为基准的。总跨径 在多孔桥梁中,各孔净跨径的总和,也称桥梁孔径( ),它反映了桥下宣泄洪水的...
