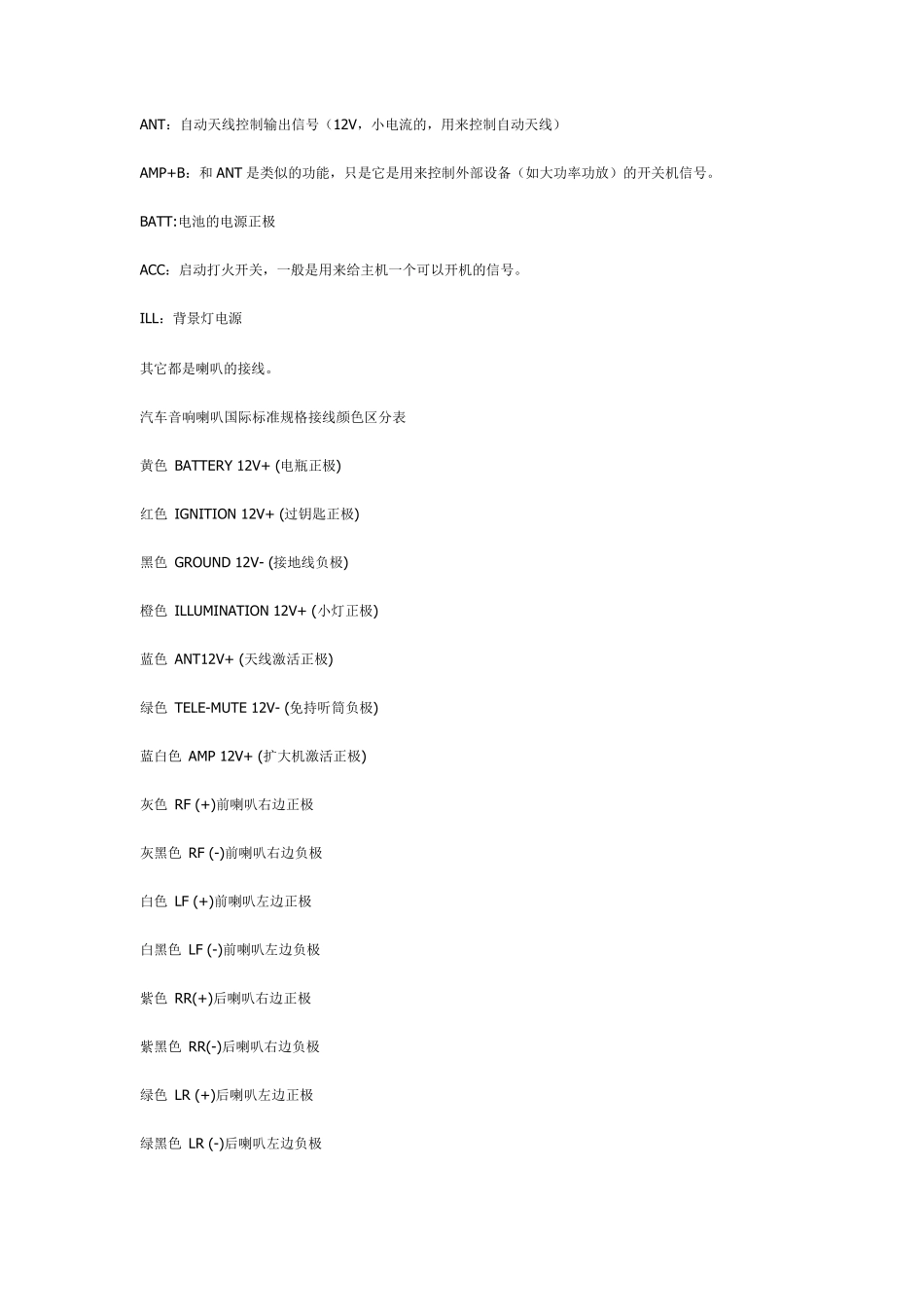

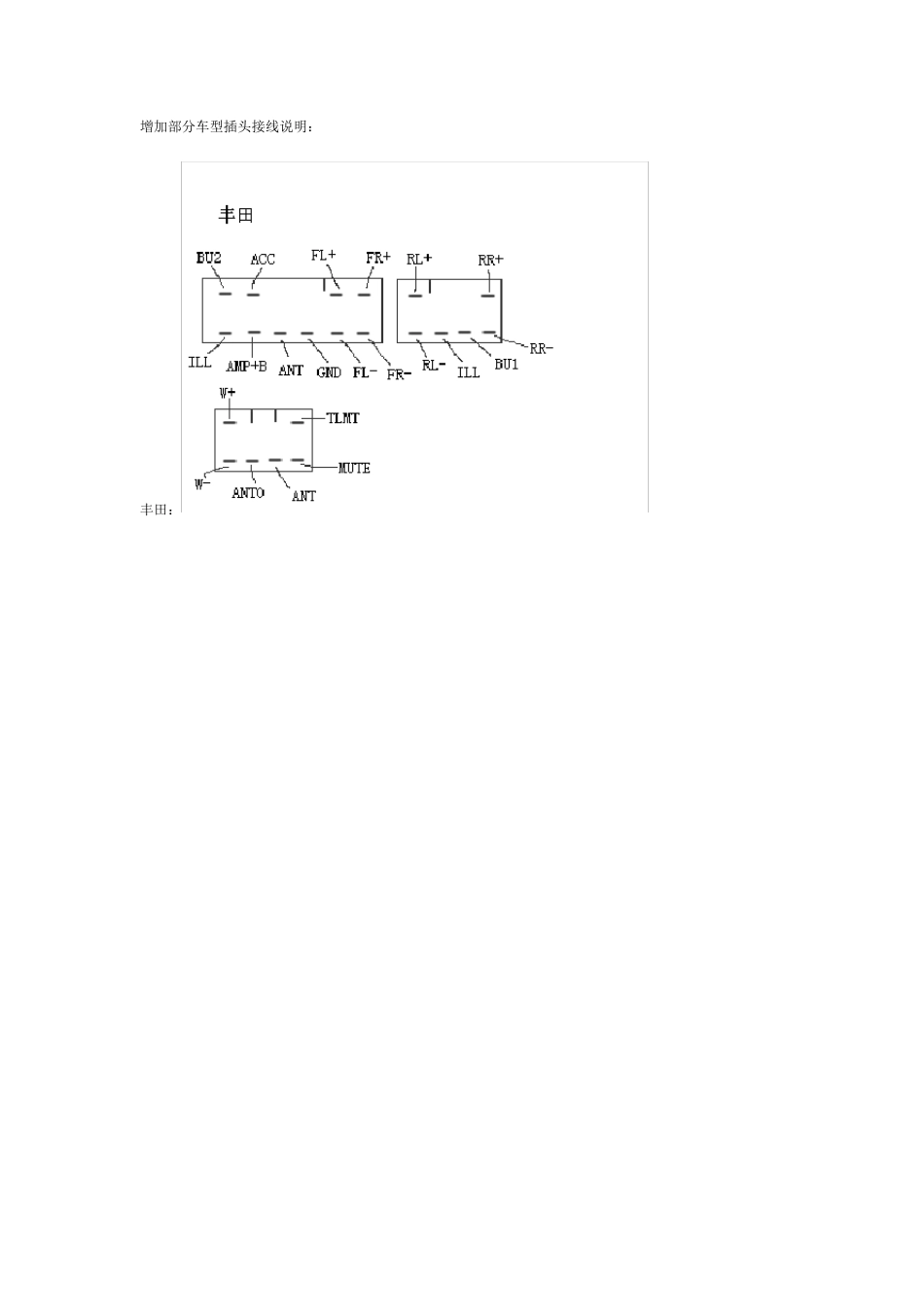

ANT：自动天线控制输出信号（12V，小电流的，用来控制自动天线） AMP+B：和ANT 是类似的功能，只是它是用来控制外部设备（如大功率功放）的开关机信号。 BATT:电池的电源正极 ACC：启动打火开关，一般是用来给主机一个可以开机的信号。 ILL：背景灯电源 其它都是喇叭的接线。 汽车音响喇叭国际标准规格接线颜色区分表 黄色 BATTERY 12V+ (电瓶正极) 红色 IGNITION 12V+ (过钥匙正极) 黑色 GROUND 12V- (接地线负极) 橙色 ILLUMINATION 12V+ (小灯正极) 蓝色 ANT12V+ (天线激活正极) 绿色 TELE-MUTE 12V- (免持听筒负极) 蓝白色 AMP 12V+ (扩大机激活正极) 灰色 RF (+)前喇叭右边正极 灰黑色 RF (-)前喇叭右边负极 白色 LF (+)前喇叭左边正极 白黑色 LF (-)前喇叭左边负极 紫色 RR(+)后喇叭右边正极 紫黑色 RR(-)后喇叭右边负极 绿色 LR (+)后喇叭左边正极 绿黑色 LR (-)后喇叭左边负极 增加部分车型插头接线说明： 丰田： 起亚赛拉图： 日产尼桑： 别克君威： 现代御翔：马自达普力马： 东风本田：现代系列: 定义: 普力马的接线图: 本田锋范USB 线接口定义： 北京现代IX 35 尾线定义： 继续补充：新款斯巴鲁 汽车音响电源端子标识 类别 端子 颜色 Speaker 喇叭 Front R+(FR+) 前右喇叭（正） 灰 Front R－(FR－) 前右喇叭（负） 灰/黑 Front L+(FL+) 前左喇叭（正） 白 Front L－(FL－) 前左喇叭（负） 白/黑 RearR+(RR+) 后右喇叭（正） 紫 RearR-(RR-) 后右喇叭（负） 紫/黑 RearL+(RL+) 后左喇叭（正） 绿 RearL-(RL-) 后左喇叭（负） 绿/黑 Pow er 电源 ACC 车匙电源 红 B.U 电瓶电源（长电） 黄 GND 地线 黑 ILL.小灯线 ILL. 小灯线 橙 P.CONT 功放控制 P.CONT 功放控制 蓝/白 ANT.CONT 天线控制 ANT.CONT 天线控制 蓝 斯巴鲁2012 款傲虎CD 彩屏USBCD 车机 改家用CD 机 大插头： 黄色：12V 电源正极 黑色：12V 电源负极 橙色：面板灯正极 红色：A C C 开关控制 白色:左前喇叭正 白/黑：左前喇叭负 灰色：右前喇叭正 灰/黑：右前喇叭负 小插头： 绿色：左后喇叭正 绿/黑：左后喇叭负 紫色：右后喇叭正 紫/黑：右后喇叭负 黑：面板灯负极 改家用时黄、红、橙 接 12V 电源正极，大、小 插头中的黑色线接 12V 电源负极 松下制造生产： 斯巴鲁的开机画面： U SB 尾线...
