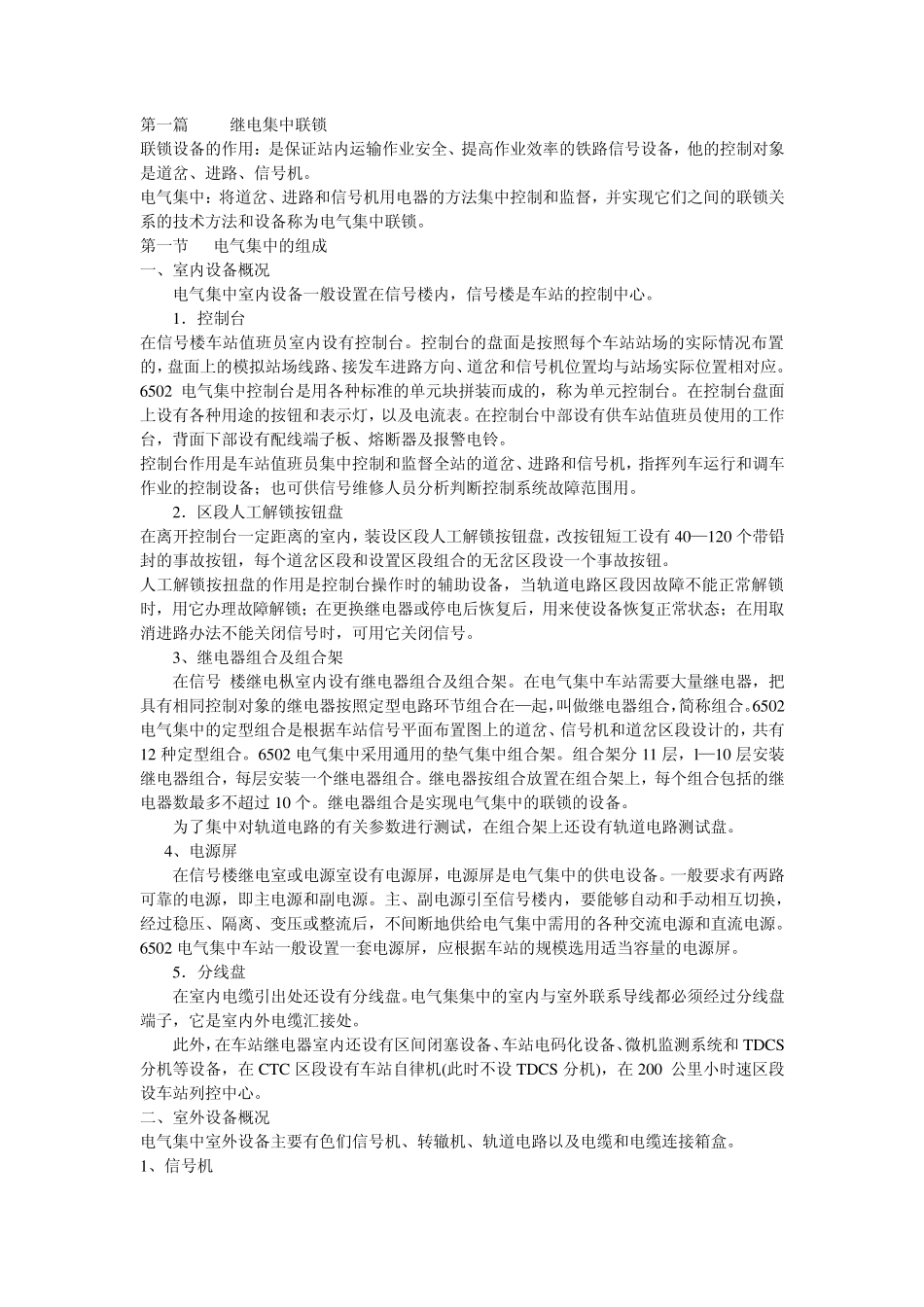

第一篇 继电集中联锁 联锁设备的作用：是保证站内运输作业安全、提高作业效率的铁路信号设备，他的控制对象是道岔、进路、信号机。 电气集中：将道岔、进路和信号机用电器的方法集中控制和监督，并实现它们之间的联锁关系的技术方法和设备称为电气集中联锁。 第一节 电气集中的组成 一、室内设备概况 电气集中室内设备一般设置在信号楼内，信号楼是车站的控制中心。 1．控制台 在信号楼车站值班员室内设有控制台。控制台的盘面是按照每个车站站场的实际情况布置的，盘面上的模拟站场线路、接发车进路方向、道岔和信号机位置均与站场实际位置相对应。6502 电气集中控制台是用各种标准的单元块拼装而成的，称为单元控制台。在控制台盘面上设有各种用途的按钮和表示灯，以及电流表。在控制台中部设有供车站值班员使用的工作台，背面下部设有配线端子板、熔断器及报警电铃。 控制台作用是车站值班员集中控制和监督全站的道岔、进路和信号机，指挥列车运行和调车作业的控制设备；也可供信号维修人员分析判断控制系统故障范围用。 2．区段人工解锁按钮盘 在离开控制台一定距离的室内，装设区段人工解锁按钮盘，改按钮短工设有 40—120 个带铅封的事故按钮，每个道岔区段和设置区段组合的无岔区段设一个事故按钮。 人工解锁按扭盘的作用是控制台操作时的辅助设备，当轨道电路区段因故障不能正常解锁时，用它办理故障解锁；在更换继电器或停电后恢复后，用来使设备恢复正常状态；在用取消进路办法不能关闭信号时，可用它关闭信号。 3、继电器组合及组合架 在信号 楼继电枞室内设有继电器组合及组合架。在电气集中车站需要大量继电器，把具有相同控制对象的继电器按照定型电路环节组合在—起，叫做继电器组合，简称组合。6502电气集中的定型组合是根据车站信号平面布置图上的道岔、信号机和道岔区段设计的，共有12 种定型组合。6502 电气集中采用通用的垫气集中组合架。组合架分11 层，l—10 层安装继电器组合，每层安装一个继电器组合。继电器按组合放置在组合架上，每个组合包括的继电器数最多不超过 10 个。继电器组合是实现电气集中的联锁的设备。 为了集中对轨道电路的有关参数进行测试，在组合架上还设有轨道电路测试盘。 4、电源屏 在信号楼继电室或电源室设有电源屏，电源屏是电气集中的供电设备。一般要求有两路可靠的电源，即主电源和副电源。主、副电源引至信号楼内，要能够自动和手动相互切换，经过稳压、隔离、变...
