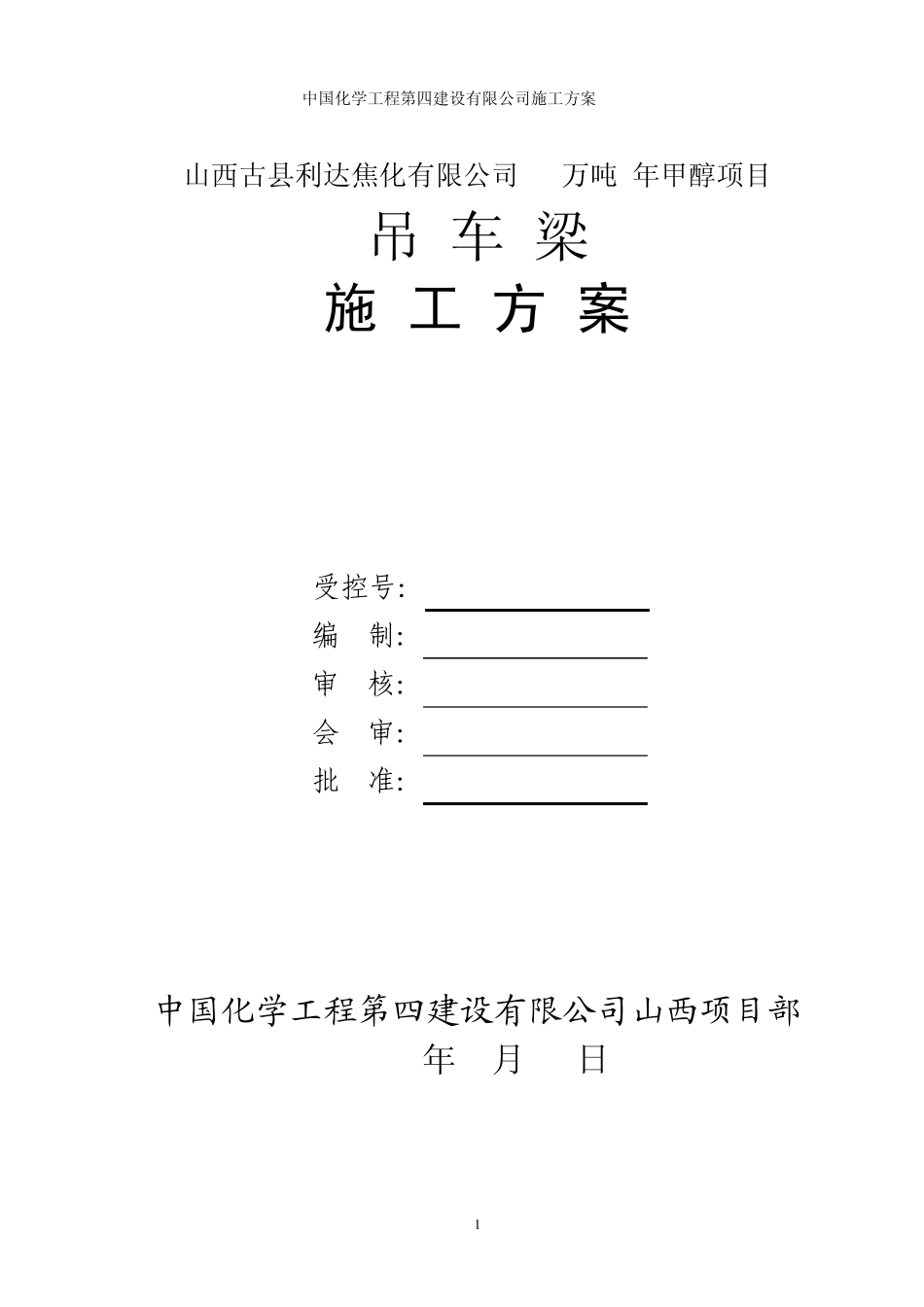

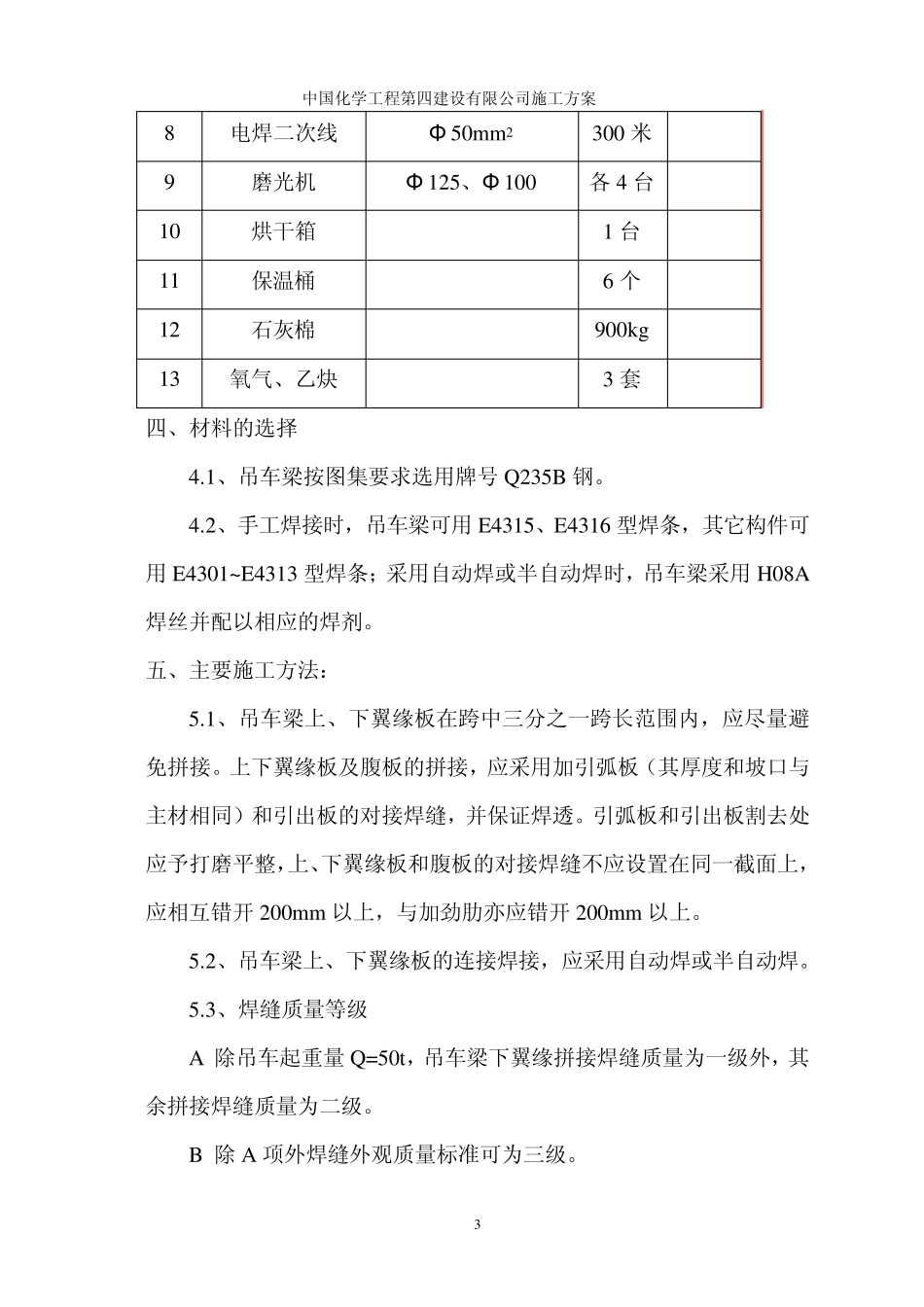

中国化学工程第四建设有限公司施工方案 1 山西古县利达焦化有限公司10万吨/年甲醇项目 吊 车 梁 施 工 方 案 受控号： HSJ-YCJ-SX-005 编 制： 审 核： 会 审： 批 准： 中国化学工程第四建设有限公司山西项目部 2011年 6月 25日 中国化学工程第四建设有限公司施工方案 2 吊车梁安装焊接施工方案 一、 工程概况 古县利达焦化 10 万吨/年甲醇项目，压缩机厂房吊车轨道梁安装。轨道连接方式采用夹板连接形式。另根据施工需要，对吊车梁采取现场焊接组对加工。为保证施工质量和施工进度，结合我单位施工特点，特编制此施工方案。 二、 编制依据 施 工 图 纸 钢 吊 车 梁 图 集 SG520-1~ 2 钢结构工程施工质量验收规范 GB50205-2001 三、主要施工材料、机具及人员 3.1、主要人员包括：管理人员 3 名；电焊工 10 名；气焊工 4 名；其它配合工种 25 人。 3.2、施工材料及机具 序号 名 称 规 格 数 量 备 注 1 电焊机 BX2-300 6 台 2 电盘箱 标准型 5 个 3 电缆 Φ 50mm2三相五线制 300 米 4 钢垫板 200×120×40 0.5t 5 赤铜垫板 200×100×20 0.3t 6 赤铜夹板 200×100×20 0.5t 7 赤铜托板 200×80×20 0.4t 中国化学工程第四建设有限公司施工方案 3 8 电焊二次线 Φ 50mm2 300 米 9 磨光机 Φ 125、Φ 100 各 4 台 10 烘干箱 1 台 11 保温桶 6 个 12 石灰棉 900kg 13 氧气、乙炔 3 套 四、材料的选择 4.1、吊车梁按图集要求选用牌号 Q235B 钢。 4.2、手工焊接时，吊车梁可用 E4315、E4316 型焊条，其它构件可用 E4301~ E4313 型焊条；采用自动焊或半自动焊时，吊车梁采用 H08A焊丝并配以相应的焊剂。 五、主要施工方法： 5.1、吊车梁上、下翼缘板在跨中三分之一跨长范围内，应尽量避免拼接。上下翼缘板及腹板的拼接，应采用加引弧板（其厚度和坡口与主材相同）和引出板的对接焊缝，并保证焊透。引弧板和引出板割去处应予打磨平整，上、下翼缘板和腹板的对接焊缝不应设置在同一截面上，应相互错开 200mm 以上，与加劲肋亦应错开 200mm 以上。 5.2、吊车梁上、下翼缘板的连接焊接，应采用自动焊或半自动焊。 5.3、焊缝质量等级 A 除吊车起重量 Q=50t，吊车梁下翼缘拼接焊缝质量为一级外，其余拼接焊缝质量为二级。 B 除 A 项外焊缝外观质量标准可为三级。 中国化学工程第四建设有限公...
