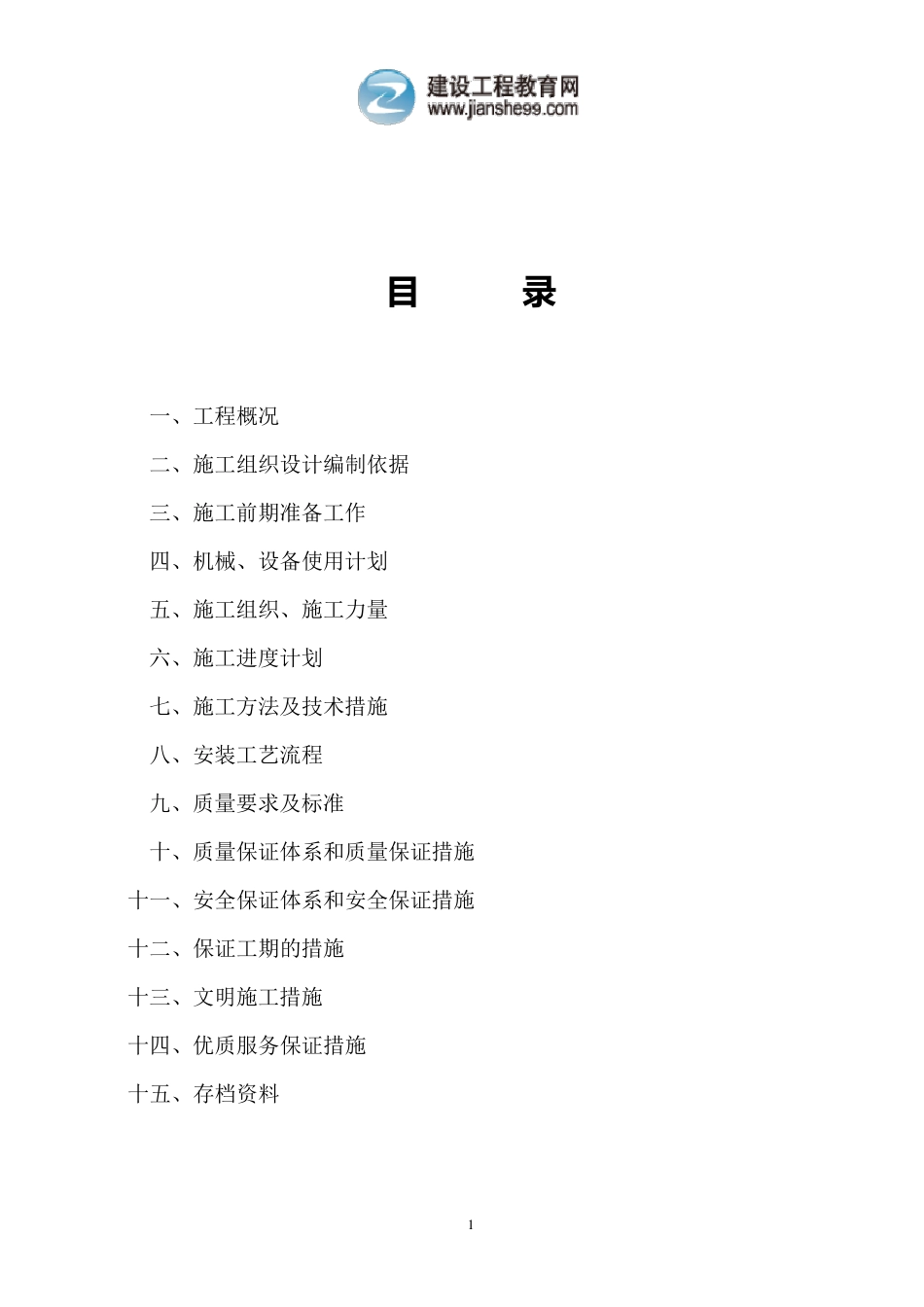

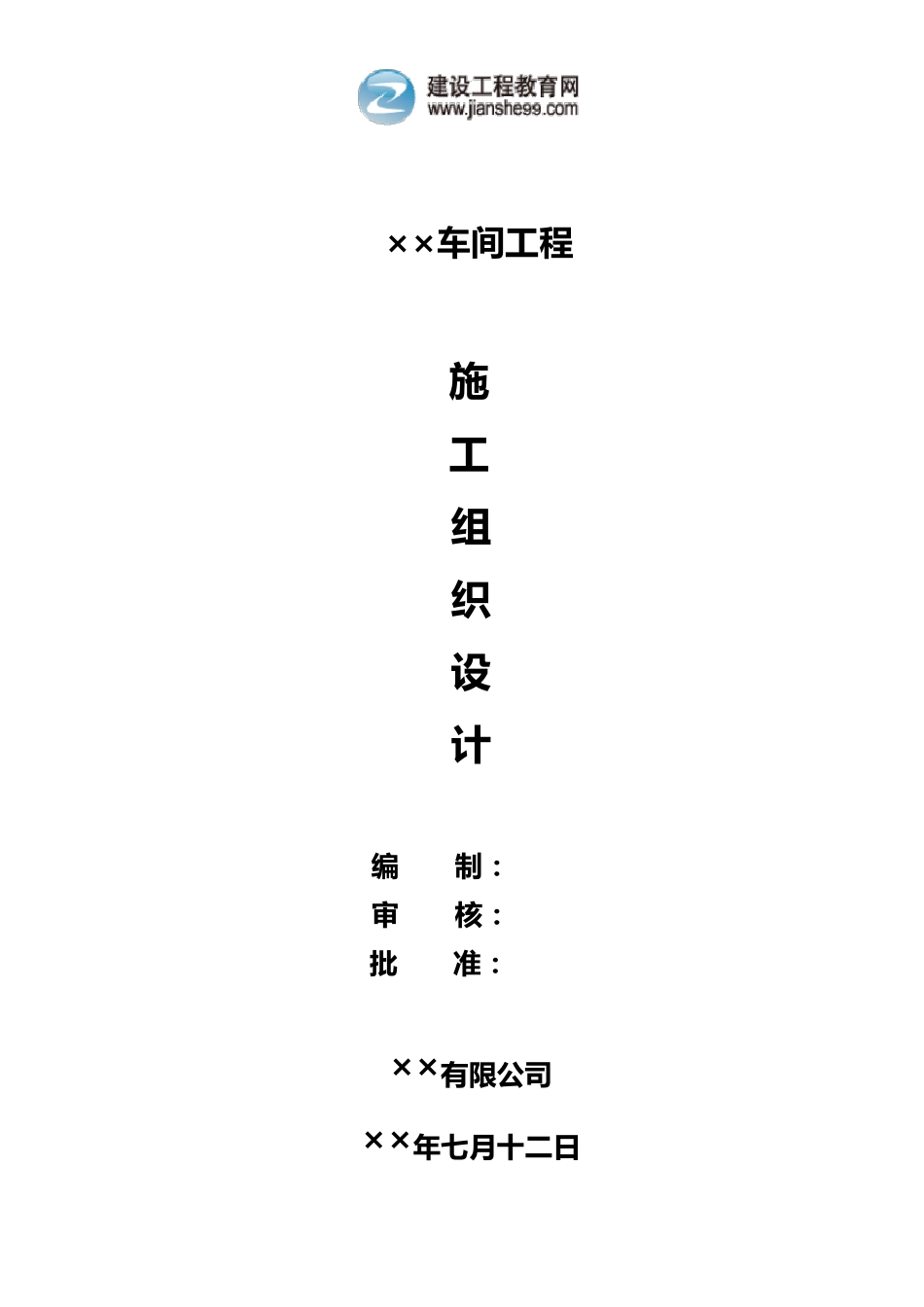

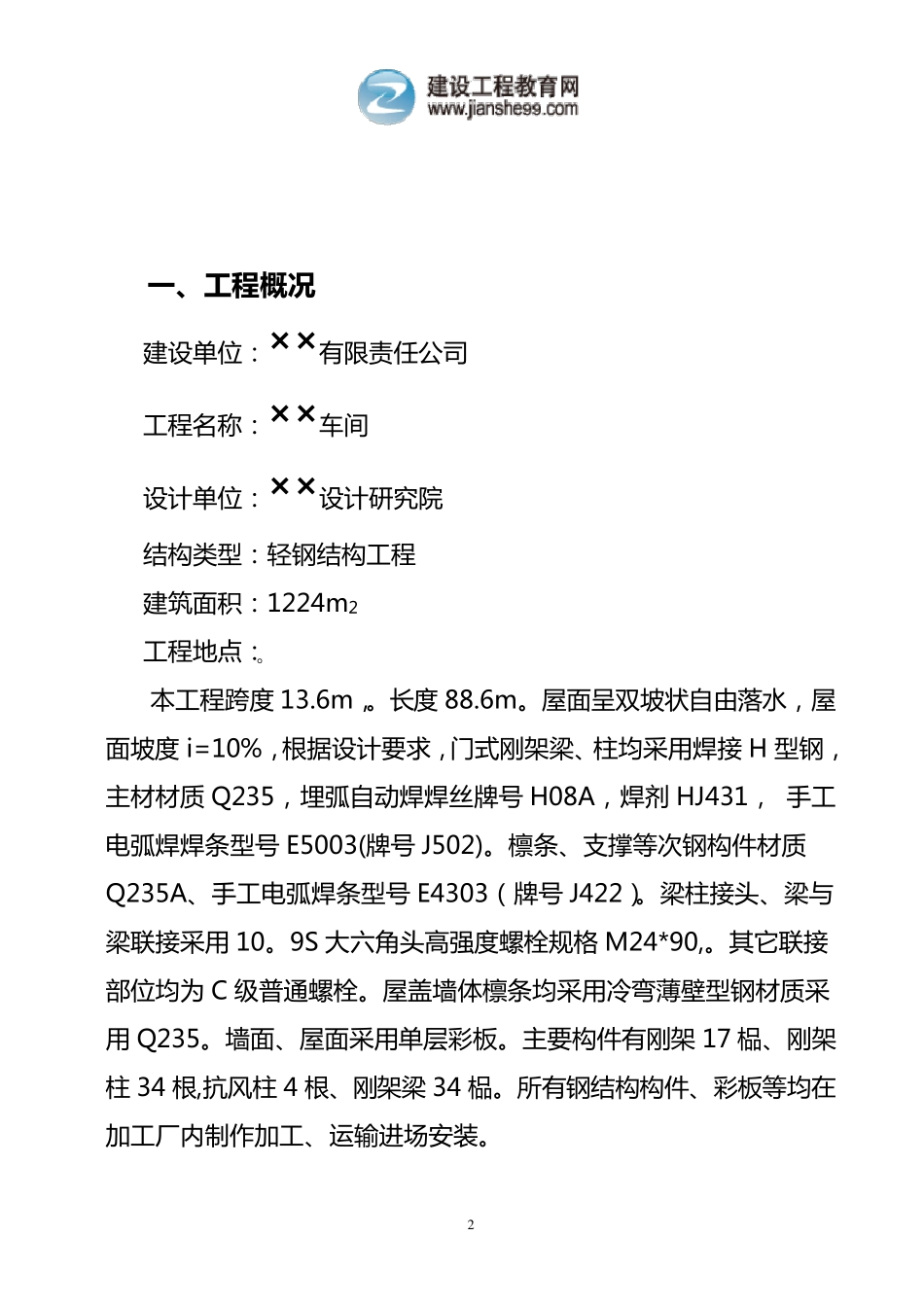

××车 间 工 程 施 工 组 织 设 计 编 制 ： 审 核 ： 批 准 ： ××有 限 公 司 ××年 七月十二日 1 目 录 一、工程概况 二、施工组织设计编制依据 三、施工前期准备工作 四、机械、设备使用计划 五、施工组织、施工力量 六、施工进度计划 七、施工方法及技术措施 八、安装工艺流程 九、质量要求及标准 十、质量保证体系和质量保证措施 十一、安全保证体系和安全保证措施 十二、保证工期的措施 十三、文明施工措施 十四、优质服务保证措施 十五、存档资料 2 一 、工 程 概 况 建 设 单 位 ： × × 有 限 责 任 公 司 工 程 名 称 ： × × 车 间 设 计 单 位 ： × × 设 计 研 究 院 结 构 类 型 ： 轻 钢 结 构 工 程 建 筑 面 积 ： 1224m2 工 程 地 点 ：。 本 工 程 跨 度 13.6m，。 长 度 88.6m。 屋 面 呈 双 坡 状 自 由 落 水 ， 屋面 坡 度 i=10%， 根 据 设 计 要 求 ， 门 式 刚 架 梁 、柱均采用焊接 H 型 钢 ， 主材材质 Q235， 埋弧自 动焊焊丝牌号 H08A， 焊剂 HJ431， 手工电弧焊焊条型 号 E5003(牌号 J502)。 檩条、支撑等次钢 构 件材质Q235A、手工 电弧焊条型 号 E4303（牌号 J422）。 梁 柱接头、梁 与梁 联接采用 10。 9S 大六角头高强度 螺栓规格 M24*90,。 其它联接部位 均为 C 级普通螺栓。 屋 盖墙体檩条均采用冷弯薄壁型 钢 材质采用 Q235。 墙面 、屋 面 采用单 层彩板。 主要 构 件有 刚 架 17 榀、刚 架柱 34 根 ,抗风柱 4 根 、刚 架 梁 34 榀。 所有 钢 结 构 构 件、彩板等均在加工 厂内制作加工 、运输进场安装。 3 二 、施工组织设计编制依据 ⒈ 依 据 国 家 颁 布 的 现 行 建 筑 施 工 规 范 《 钢 结 构 工 程 施 工 及 验 收 规范 》 (GB50205-2001)、《 建 筑 钢 结 构 焊 接 规 程 》 (JGJ81-91)、《 钢 结构 高 强 度 螺 栓 连 接 的 设 计 、 施 工 及 验 收 规 程 》 (GBJ18-87)。 ⒉ 依 照 公 布 的 国 家 工 法 文 件 及 建 设 部 “九五”期间推广的 新工艺、 新技术、 新设 备、 新材料等。 3.其它有关的 技术文 件 及 资料。 4.施 工 设 计 图. 三、施工前...
