轨道、道岔质量标准及相关知识VIP免费

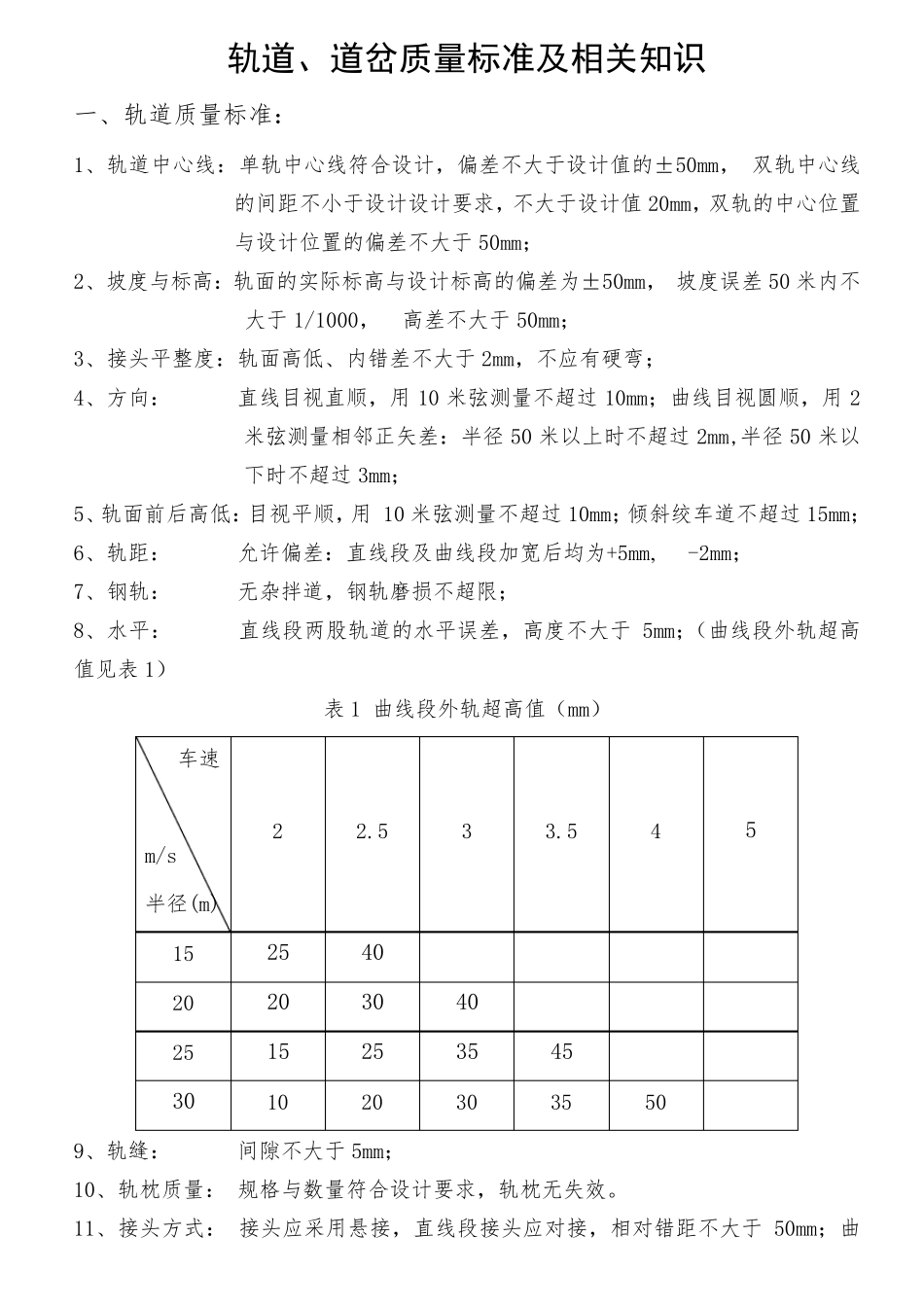

轨道、道岔质量标准及相关知识_第1页
1/8

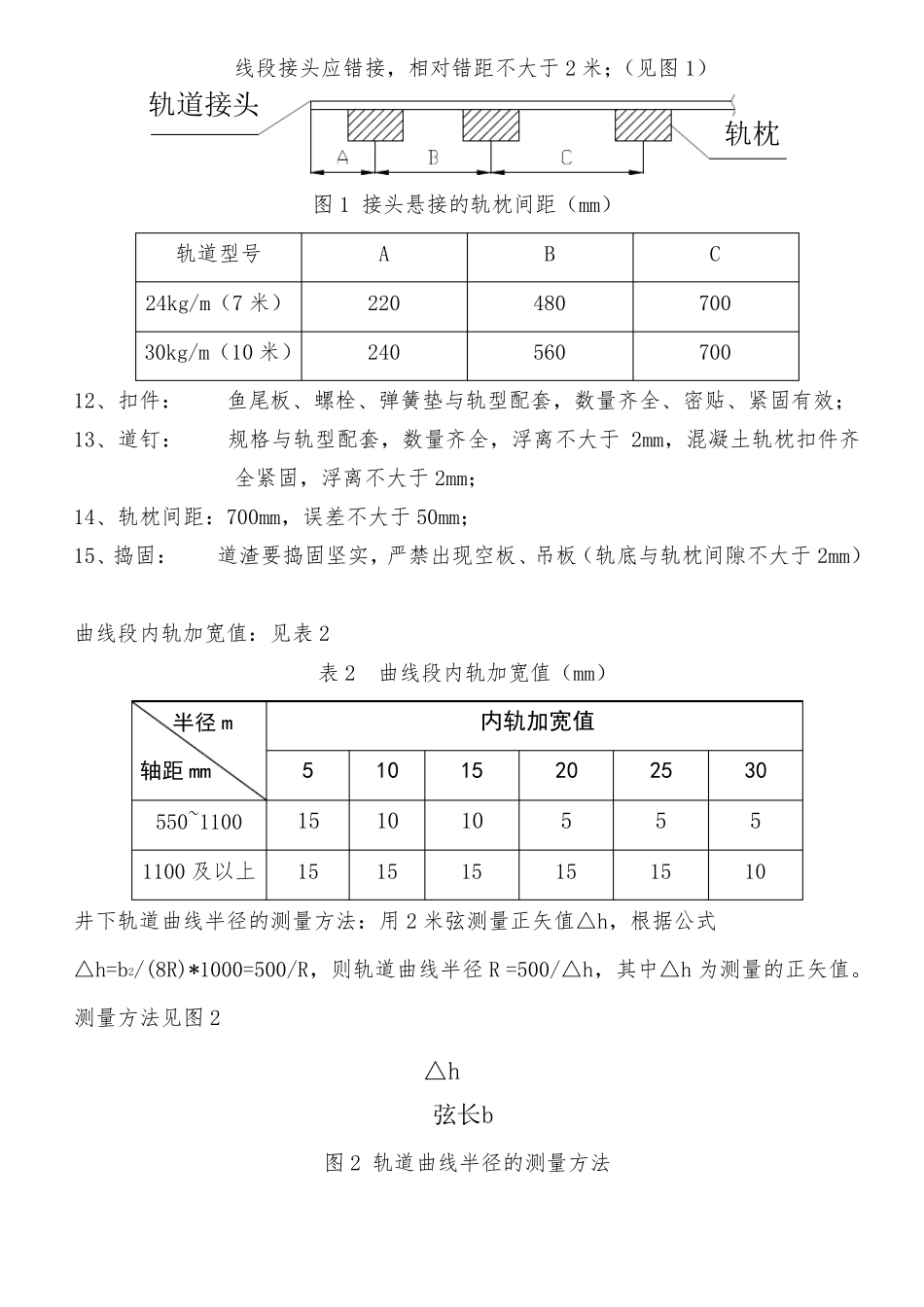

轨道、道岔质量标准及相关知识_第2页
2/8
轨道、道岔质量标准及相关知识_第3页
3/8
轨道、道岔质量标准 及相关知识 轨道、道岔质量标准及相关知识 一、轨道质量标准: 1、轨道中心线:单轨中心线符合设计,偏差不大于设计值的±50mm, 双轨中心线的间距不小于设计设计要求,不大于设计值20mm,双轨的中心位置与设计位置的偏差不大于50mm; 2、坡度与标高:轨面的实际标高与设计标高的偏差为±50mm, 坡度误差50 米内不大于1/1000, 高差不大于50mm; 3、接头平整度:轨面高低、内错差不大于2mm,不应有硬弯; 4、方向: 直线目视直顺,用 10 米弦测量不超过 10mm;曲线目视圆顺,用 2米弦测量相邻正矢差:半径 50 米以上时不超过 2mm,半径 50 米以下时不超过 3mm; 5、轨面前后高低:目视平顺,用 10 米弦测量不超过 10mm;倾斜绞车道不超过 15mm; 6、轨距: 允许偏差:直线段及曲线段加宽后均为+5mm, -2mm; 7、钢轨: 无杂拌道,钢轨磨损不超限; 8、水平: 直线段两股轨道的水平误差,高度不大于5mm;(曲线段外轨超高值见表 1) 表 1 曲线段外轨超高值(mm) 车速 m/s 半径(m) 2 2.5 3 3.5 4 5 15 25 40 20 20 30 40 25 15 25 35 45 30 10 20 30 35 50 9、轨缝: 间隙不大于5mm; 10、轨枕质量: 规格与数量符合设计要求,轨枕无失效。 11、接头方式: 接头应采用悬接,直线段接头应对接,相对错距不大于50mm;曲线段接头应错接,相对错距不大于2 米;(见图1) 轨道接头轨枕 图1 接头悬接的轨枕间距(mm) 轨道型号 A B C 24kg/m(7 米) 220 480 700 30kg/m(10 米) 240 560 700 12、扣件: 鱼尾板、螺栓、弹簧垫与轨型配套,数量齐全、密贴、紧固有效; 13、道钉: 规格与轨型配套,数量齐全,浮离不大于2mm,混凝土轨枕扣件齐全紧固,浮离不大于2mm; 14、轨枕间距:700mm,误差不大于50mm; 15、捣固: 道渣要捣固坚实,严禁出现空板、吊板(轨底与轨枕间隙不大于2mm) 曲线段内轨加宽值:见表2 表2 曲线段内轨加宽值(mm) 半径m 轴距mm 内轨加宽值 5 10 15 20 25 30 550~1100 15 10 10 5 5 5 1100 及以上 15 15 15 15 15 10 井下轨道曲线半径的测量方法:用2 米弦测量正矢值△h,根据公式 △h=b2/(8R)*1000=500/R,则轨道曲线半径R =500/△h,其中△h 为测量的正矢值。测量方法见图2 △h弦长b 图2 轨道曲线半径的测量方法 测量值与曲线半径对照表 曲线半径R(米) 9 15 20...
