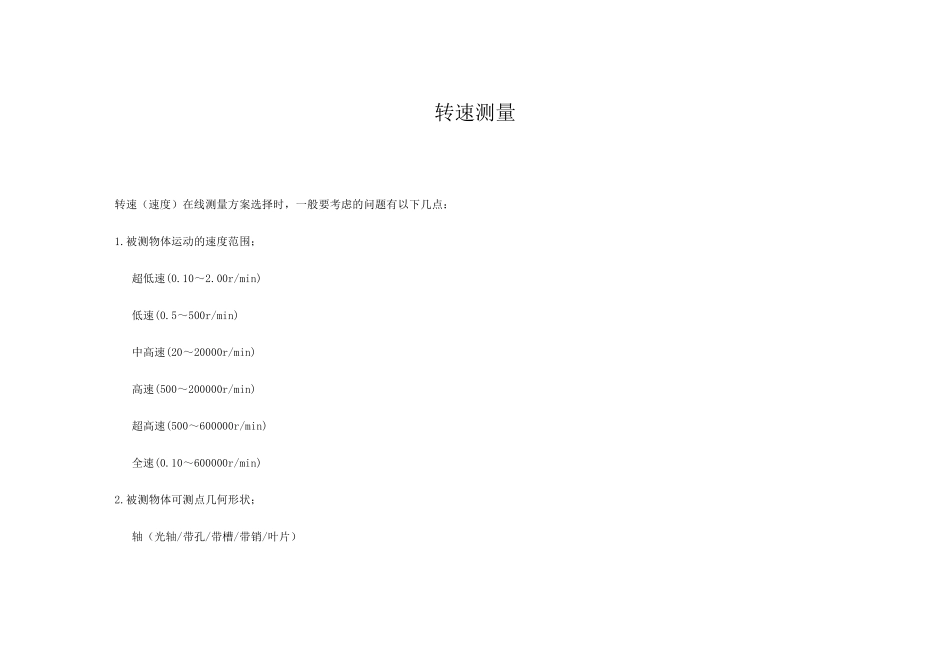

转速测量 转速（速度）在线测量方案选择时，一般要考虑的问题有以下几点： 1.被测物体运动的速度范围； 超低速(0.10～2.00r/min) 低速(0.5～500r/min) 中高速(20～20000r/min) 高速(500～200000r/min) 超高速(500～600000r/min) 全速(0.10～600000r/min) 2.被测物体可测点几何形状； 轴（光轴/带孔/带槽/带销/叶片） 传动齿轮/皮带 3.环境条件； 4.动态/静态显示、记录、控制； 5.误差、响应时间、输出控制形式等； 测速范围作为基本参数，直接关系到传感器和测速仪的选择；比如在 20～20000r/min 这一测速范围，函盖了低速、中高速，满足这一测速范围的传感器和测速仪表品种比较多；如果测速范围在 20r/min 以下，甚至 0.1r/min 以下,这就是超低转速测量，不是普通的传感器和测速仪表能满足的了。 被测物体可测点几何状况及环境条件，往往是传感器和测速仪的最大制约因数。比如一种微型电机，被测旋转轴直径只有 1.5mm，只有端面露在外面，且此轴没有负载能力，如何检测？再如被测物体转速 0.10～2.00r/min,要求测量仪表输出 4～20mA 的标准信号，测量环境70 摄氏度，这就要求传感器和测速仪不光满足测速范围的要求，还要满足环境温度的要求。 被测物体可测点几何形状，关系到适用传感器的品种，可测点周边空间关系到选用传感器的可安装性，可测点环境关系到传感器和仪表的耐受特性。 动态测量和静态测量，关系到测量方法和瞬时转速的概念，静态测量一般选用的采样时间为 0.5 秒到 2 秒，超低转速时，可延时到 60 秒。动态测量一般采样时间选择小于0.1 秒，高速采样时，要求采样时间不超过 0.01 秒。 在线 测量有时作为观 测手 段 ，只需 要显示；有时作为反 馈 ，用于系统 调 节 ，有时用于报 警 控制。 误差、响应时间、输出控制形式，直接关系到测量目的能否达到。 以上决定转速（速度）在线测量方案选择的几点要素，主要针对安装以及测速范围与环境条件等方面的适用性；在线测量方案还要求简单可靠，经济有效。 从传感器的安装方式来分，有接触式和非接触式两种；按传感器的类别来分，就有磁电、磁敏、光电（光纤）、霍尔等方式，下面先从这两个侧面来介绍转速传感器的选用方案： 方案 1：接触式测量 这种测量方式一般适用中、低转速的测量。传感器与被测旋转轴，通过弹性联轴器连接，传感器安装固定时，要求出轴与被测旋转轴尽量保持同一条直线，在较高速时尤其严格。 这种测速方...
