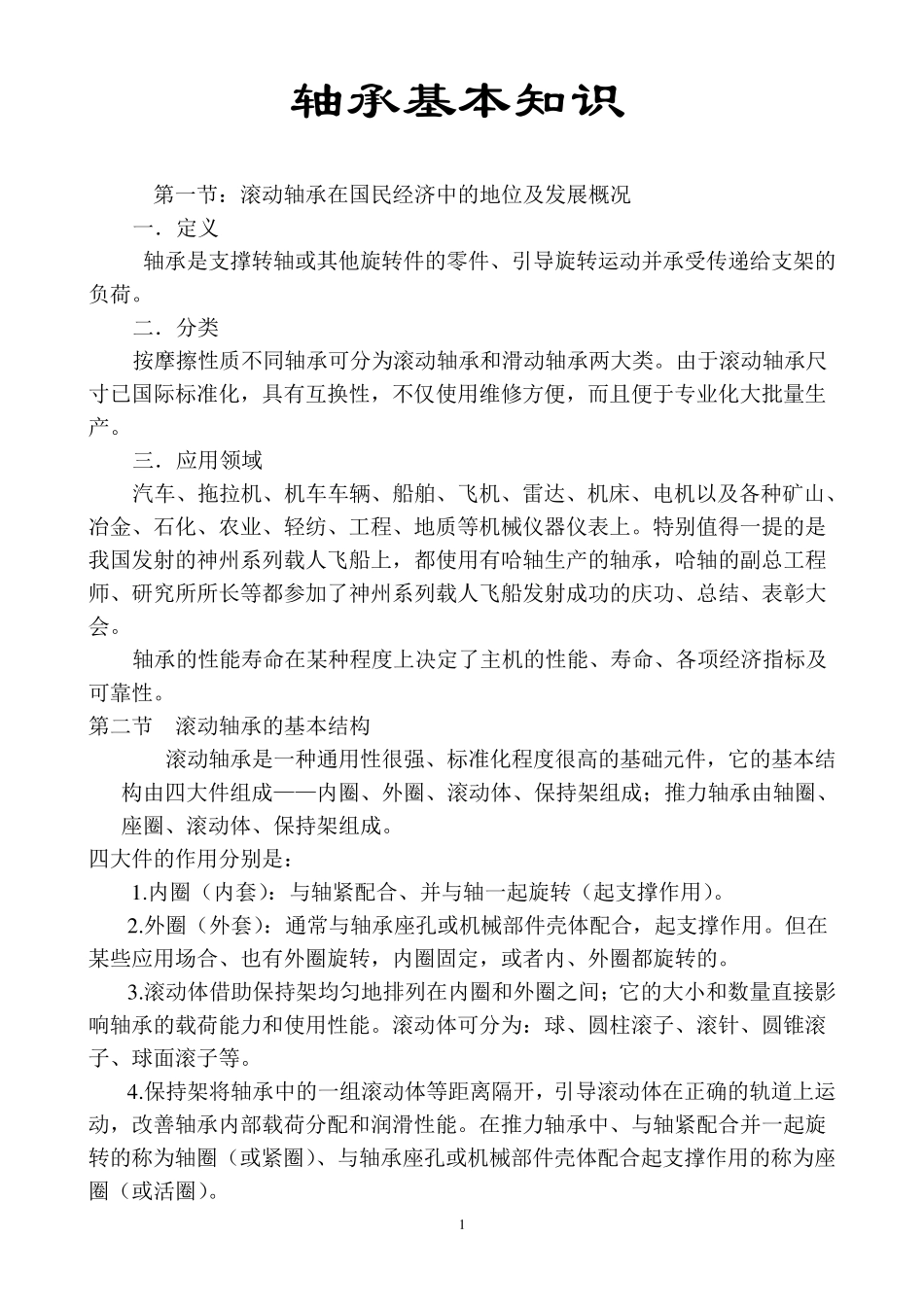

1 轴承基本知识 第一节：滚动轴承在国民经济中的地位及发展概况 一．定义 轴承是支撑转轴或其他旋转件的零件、引导旋转运动并承受传递给支架的负荷。 二．分类 按摩擦性质不同轴承可分为滚动轴承和滑动轴承两大类。由于滚动轴承尺寸已国际标准化，具有互换性，不仅使用维修方便，而且便于专业化大批量生产。 三．应用领域 汽车、拖拉机、机车车辆、船舶、飞机、雷达、机床、电机以及各种矿山、冶金、石化、农业、轻纺、工程、地质等机械仪器仪表上。特别值得一提的是我国发射的神州系列载人飞船上，都使用有哈轴生产的轴承，哈轴的副总工程师、研究所所长等都参加了神州系列载人飞船发射成功的庆功、总结、表彰大会。 轴承的性能寿命在某种程度上决定了主机的性能、寿命、各项经济指标及可靠性。 第二节 滚动轴承的基本结构 滚动轴承是一种通用性很强、标准化程度很高的基础元件，它的基本结构由四大件组成——内圈、外圈、滚动体、保持架组成；推力轴承由轴圈、座圈、滚动体、保持架组成。 四大件的作用分别是： 1 .内圈（内套）：与轴紧配合、并与轴一起旋转（起支撑作用）。 2 .外圈（外套）：通常与轴承座孔或机械部件壳体配合，起支撑作用。但在某些应用场合、也有外圈旋转，内圈固定，或者内、外圈都旋转的。 3 .滚动体借助保持架均匀地排列在内圈和外圈之间；它的大小和数量直接影响轴承的载荷能力和使用性能。滚动体可分为：球、圆柱滚子、滚针、圆锥滚子、球面滚子等。 4 .保持架将轴承中的一组滚动体等距离隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。在推力轴承中、与轴紧配合并一起旋转的称为轴圈（或紧圈）、与轴承座孔或机械部件壳体配合起支撑作用的称为座圈（或活圈）。 2 第三节 轴承标准外形尺寸及常用术语 一. 结构表面名称 １. 滚道：外圈上供钢球（或滚子）滚动的表面叫外沟（外滚道）。内圈上供钢球（或滚子）滚动的表面叫内沟（内滚道）内沟、外沟均为工作表面。 ２. 内径和外径：内圈内孔表面的直径叫内径（ｄ）；外圈外表面的直径叫外径（Ｄ）。内径和外径均为安装表面。 ３. 内外径和外内径：内圈上最大的外表面直径（ｄ２）叫内外径。外圈上最小的内表面的直径（Ｄ２）称为外内径。 ４. 套圈的宽度（幅高）：两端面之间的距离；外圈的宽度用Ｃ表示，内圈宽度用Ｂ表示。 ５. 倒角： ６. 挡边： ７. 油沟： 二. 零件代号：外（活）圈：０１；内（紧...
