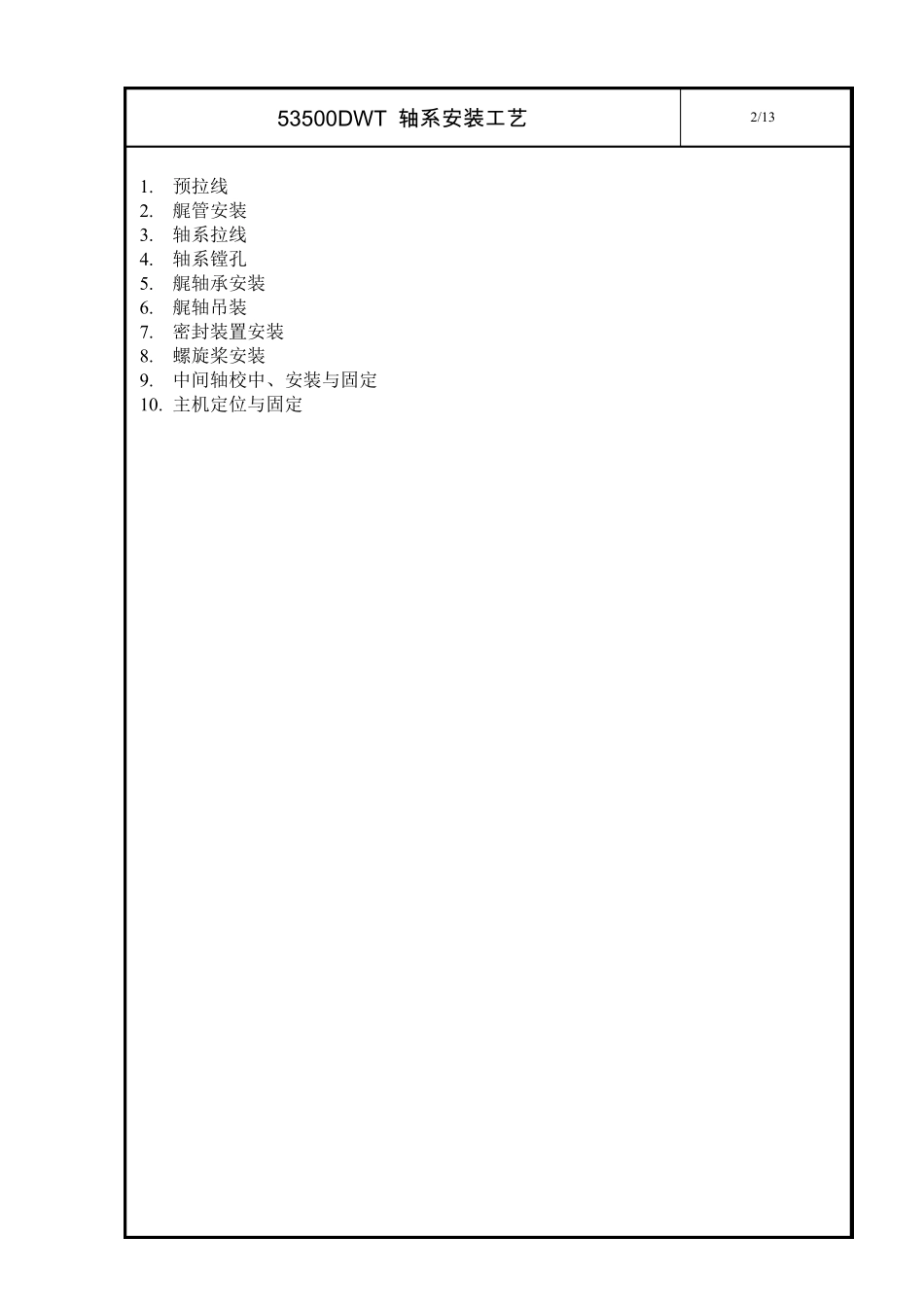

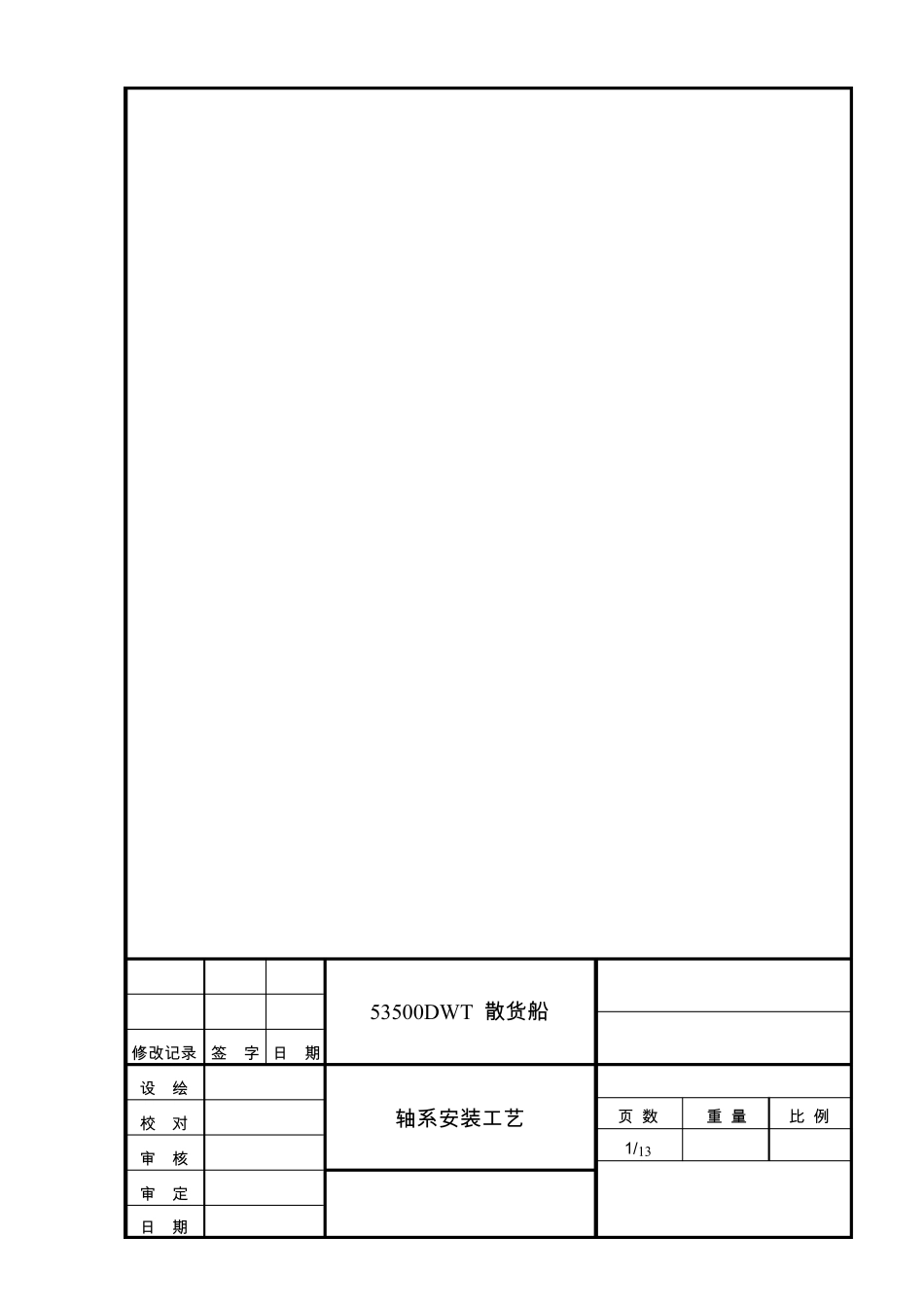

审 定 审 核 校 对 设 绘 修 改 记 录 签 字 日 期 轴 系 安 装 工 艺53500DW T 散 货 船 页数 重 量 比例1/13 日 期 2/1353500DWT 轴 系 安装工艺 1. 预拉线 2. 艉管安装 3. 轴系拉线 4. 轴系镗孔 5. 艉轴承安装 6. 艉轴吊装 7. 密封装置安装 8. 螺旋桨安装 9. 中间轴校中、安装与固定 10. 主机定位与固定 3/1353500DWT 轴 系 安装 工 艺 1. 预 拉 线 1.1. 准 备 好 φ0.5（ 或 φ0.8） 的 钢 线 两 根 ， 一 根 长 约40m（ 用 于 轴 系 拉 线 ）， 一根 长 约 20m（ 用 于 舵 系 拉 线 ）。 1.2. 在 机 舱 后 舱 壁 （ Fr12） 或 Fr31 前 1m 处 和 Fr0 后 1m 处 分 别 设 立 拉 线 架 。 1.3. 在 机 舱 后 舱 壁 （ Fr12） 相 应 位 置 （ X=Fr12， Y=0， Z=3300） 等 处 开 φ200的 孔 ， 以 便 钢 线 通 过 。 1.4. 拉 好 钢 线 ， 并 在 艏 拉 线 架 端 进 行 可 靠 的 固 定 ， 在 艉 拉 线 架 端 挂 上 重 物 ， 以保 持 钢 线 张 紧 。 1.5. 对 钢 线 进 行 调 整 ， 使 钢 线 分 别 通 过 点 1（ X=0， Y=0， Z=3300） 和 点 2（ X=0，Y=Fr12 或 Fr31， Z=3300） 。 1.6. 检 查 轴 系 中 心 线 和 舵 系 中 心 线 的 相 互 位 置 的 偏 差 ， 偏 差 值δ≤3mm。 1.7. 检 查 舵 系 中 心 线 与 基 线 的 垂 直 度 ， 偏 差 应≤1mm/m。 1.8. 检 查 舵 系 中 心 线 与 轴 系 中 心 线 交 点 至 艉 柱 端 面 的 垂 直 距 离 ， 应 为4300mm（ 在 镗 孔 前 此 距 离 为 4290mm）。 1.9. 在 机 舱 后 舱 壁 （ Fr12） 及 艉 柱 端 面 处 划 好 检 验 圆 线 ， 重 新 校 核 检 验 圆 线 ，并 打 上 样 冲 眼 。 1.10. 不 同 直 径 钢 线 所 挂 重 物 重 量 （ 表 1 或 表 3） 及 相 应 位 置 挠 度 值 表 （ 表 2 或表 4）（ 仅 适 用 预 拉 线 ）。 表 1 钢 线 直 径 (mm) φ0.5 φ0.8 所 挂 重 物 重 量 （ N） 200 550 表 2（ 单 位 mm） 钢 线 直 径 艉 柱 端 面 处 钢 线 挠 度 机 舱...
