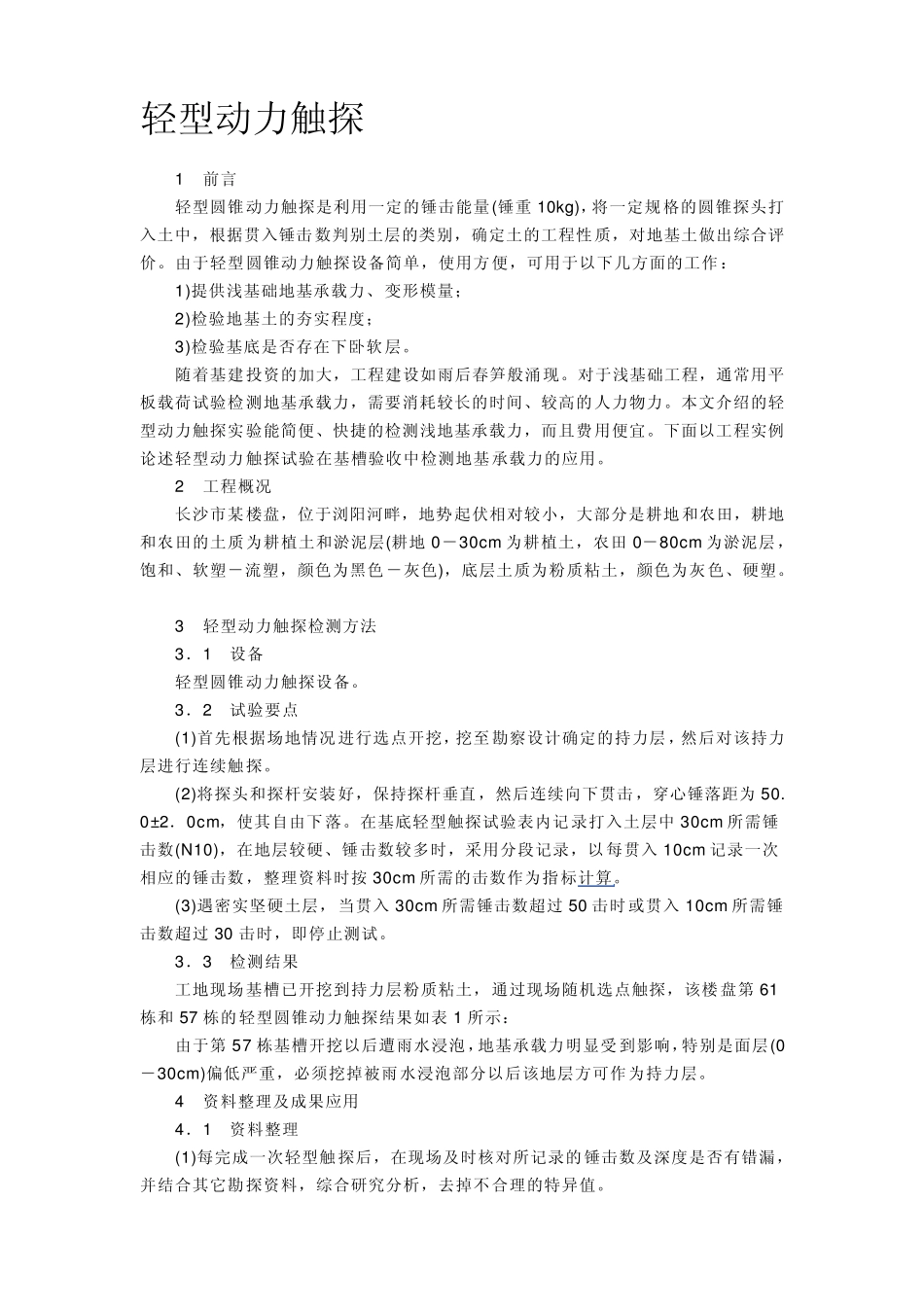

轻型动力触探_第1页
1/10

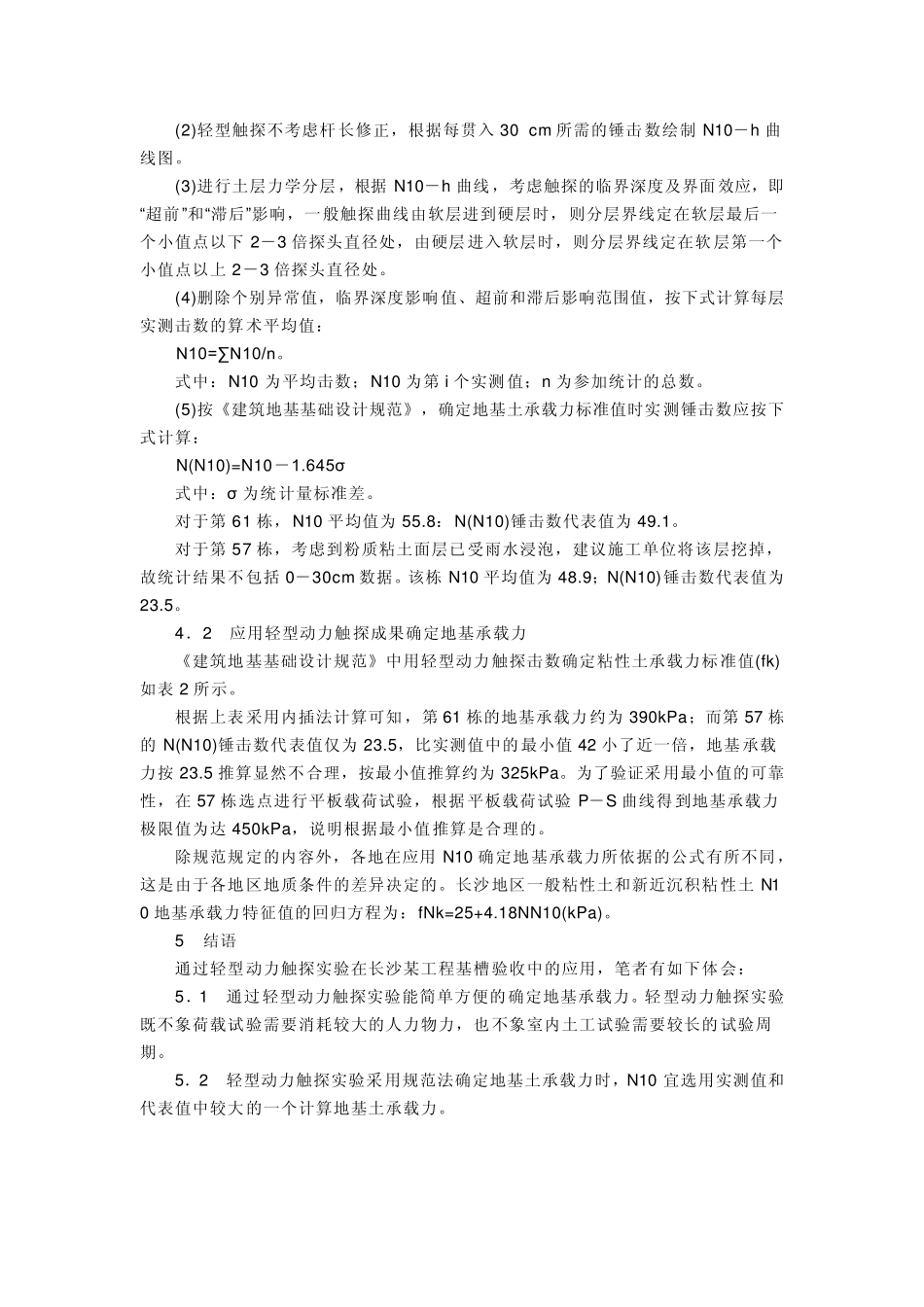

轻型动力触探_第2页
2/10
轻型动力触探_第3页
3/10
轻型动力触探 1 前言 轻型圆锥动力触探是利用一定的锤击能量(锤重10kg),将一定规格的圆锥探头打入土中,根据贯入锤击数判别土层的类别,确定土的工程性质,对地基土做出综合评价。由于轻型圆锥动力触探设备简单,使用方便,可用于以下几方面的工作: 1)提供浅基础地基承载力、变形模量; 2)检验地基土的夯实程度; 3)检验基底是否存在下卧软层。 随着基建投资的加大,工程建设如雨后春笋般涌现。对于浅基础工程,通常用平板载荷试验检测地基承载力,需要消耗较长的时间、较高的人力物力。本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力,而且费用便宜。下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。 2 工程概况 长沙市某楼盘,位于浏阳河畔,地势起伏相对较小,大部分是耕地和农田,耕地和农田的土质为耕植土和淤泥层(耕地0-30cm 为耕植土,农田 0-80cm 为淤泥层,饱和、软塑-流塑,颜色为黑色-灰色),底层土质为粉质粘土,颜色为灰色、硬塑。 3 轻型动力触探检测方法 3.1 设备 轻型圆锥动力触探设备。 3.2 试验要点 (1)首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探。 (2)将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为 50.0±2.0cm,使其自由下落。在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10),在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm 记录一次相应的锤击数,整理资料时按 30cm 所需的击数作为指标计算。 (3)遇密实坚硬土层,当贯入30cm 所需锤击数超过 50 击时或贯入10cm 所需锤击数超过 30 击时,即停止测试。 3.3 检测结果 工地现场基槽已开挖到持力层粉质粘土,通过现场随机选点触探,该楼盘第 61栋和 57 栋的轻型圆锥动力触探结果如表 1 所示: 由于第 57 栋基槽开挖以后遭雨水浸泡,地基承载力明显受到影响,特别是面层(0-30cm)偏低严重,必须挖掉被雨水浸泡部分以后该地层方可作为持力层。 4 资料整理及成果应用 4.1 资料整理 (1)每完成一次轻型触探后,在现场及时核对所记录的锤击数及深度是否有错漏,并结合其它勘探资料,综合研究分析,去掉不合理的特异值。 (2)轻型触探不考虑杆长修正,根据每贯入30 cm 所需的锤击数绘制N10-h 曲线图。 (3)进行土层力学分层,根据N10-h 曲线,考虑触探的临界深度及界面效应,即“超前”和“...
