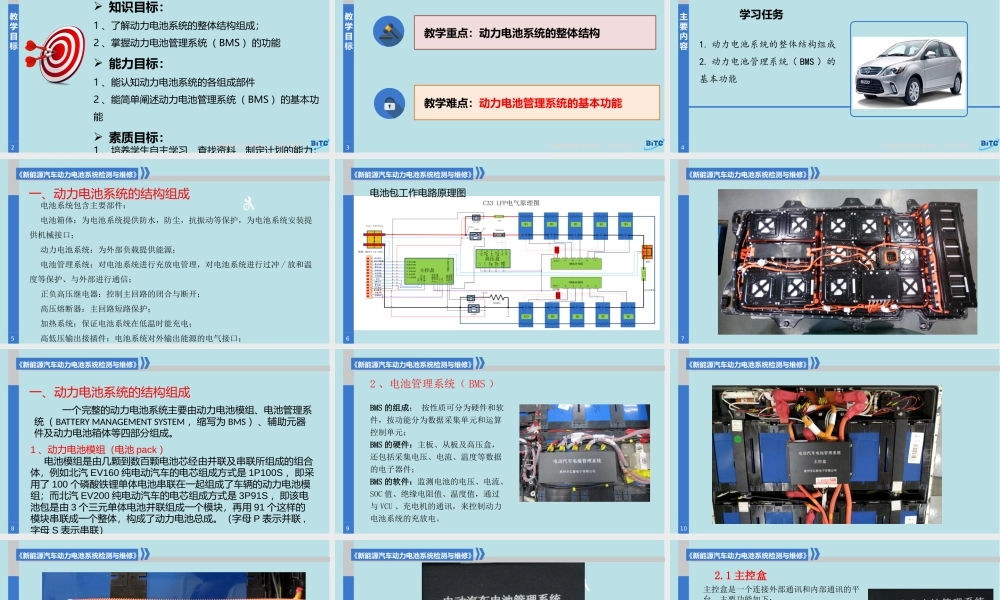

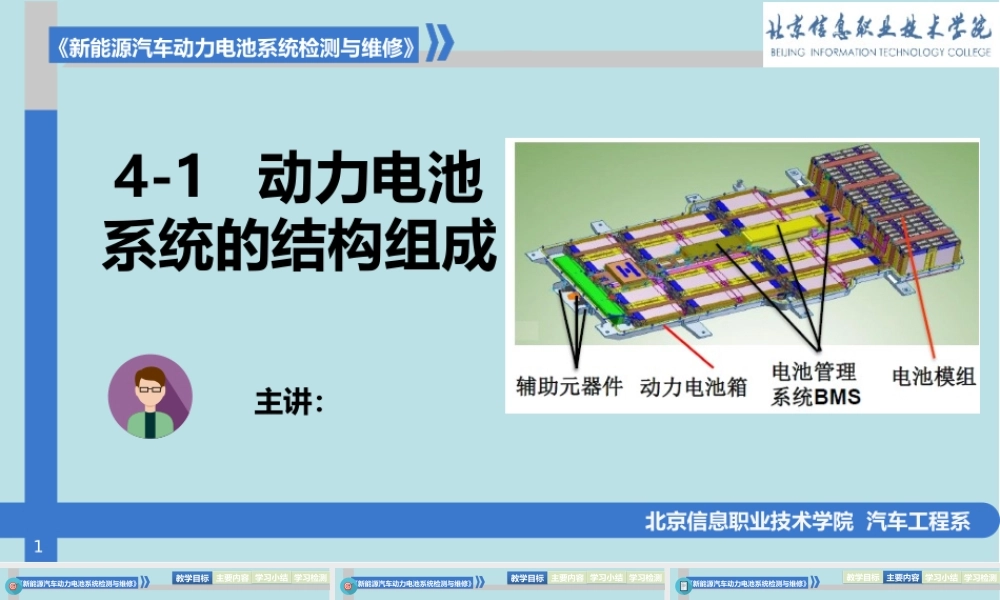

1 《新能源汽车动力电池系统检测与维修》北京信息职业技术学院 汽车工程系4-1 动力电池系统的结构组成主讲：2 《新能源汽车动力电池系统检测与维修》教学目标北京信息职业技术学院 汽车工程系 知识目标：1 、了解动力电池系统的整体结构组成；2 、掌握动力电池管理系统（ BMS ）的功能 能力目标：1 、能认知动力电池系统的各组成部件2 、能简单阐述动力电池管理系统（ BMS ）的基本功能 素质目标：1 、培养学生自主学习、查找资料、制定计划的能力；2 、培养学生具备从事汽车行业工作的职业素养。学习检测教学目标主要内容 学习小结3 《新能源汽车动力电池系统检测与维修》教学目标北京信息职业技术学院 汽车工程系教学重点：动力电池系统的整体结构教学难点：动力电池管理系统的基本功能学习检测教学目标主要内容 学习小结4 《新能源汽车动力电池系统检测与维修》主要内容北京信息职业技术学院 汽车工程系1. 动力电池系统的整体结构组成2. 动力电池管理系统（ BMS ）的基本功能学习任务学习检测主要内容教学目标学习小结5 《新能源汽车动力电池系统检测与维修》电池系统包含主要部件：电池箱体：为电池系统提供防水，防尘，抗振动等保护，为电池系统安装提供机械接口；动力电池系统：为外部负载提供能源；电池管理系统：对电池系统进行充放电管理，对电池系统进行过冲 / 放和温度等保护、与外部进行通信；正负高压继电器：控制主回路的闭合与断开；高压熔断器：主回路短路保护；加热系统：保证电池系统在低温时能充电；高低压输出接插件：电池系统对外输出能源的电气接口；一、动力电池系统的结构组成6 《新能源汽车动力电池系统检测与维修》电池包工作电路原理图7 《新能源汽车动力电池系统检测与维修》8 《新能源汽车动力电池系统检测与维修》一、动力电池系统的结构组成 一个完整的动力电池系统主要由动力电池模组、电池管理系统（ BATTERY MANAGEMENT SYSTEM ，缩写为 BMS ）、辅助元器件及动力电池箱体等四部分组成。1 、动力电池模组（电池 pack ） 电池模组是由几颗到数百颗电池芯经由并联及串联所组成的组合体，例如北汽 EV160 纯电动汽车的电芯组成方式是 1P100S ，即采用了 100 个磷酸铁锂单体电池串联在一起组成了车辆的动力电池模组；而北汽 EV200 纯电动汽车的电芯组成方式是 3P91S ，即该电池包是由 3 个三元单体电池并联组成一个模块，再用 91 个这样的模块串联...
