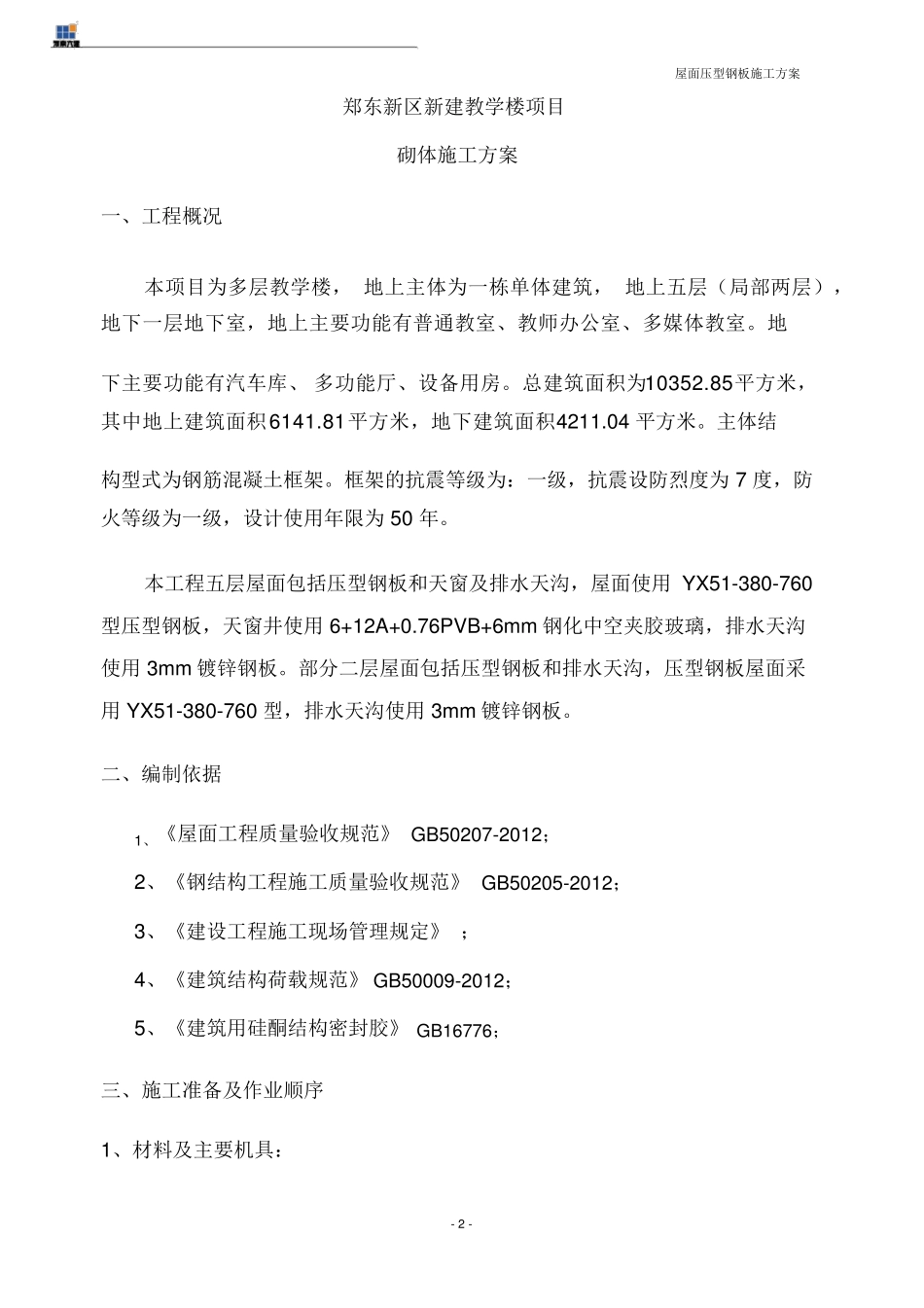

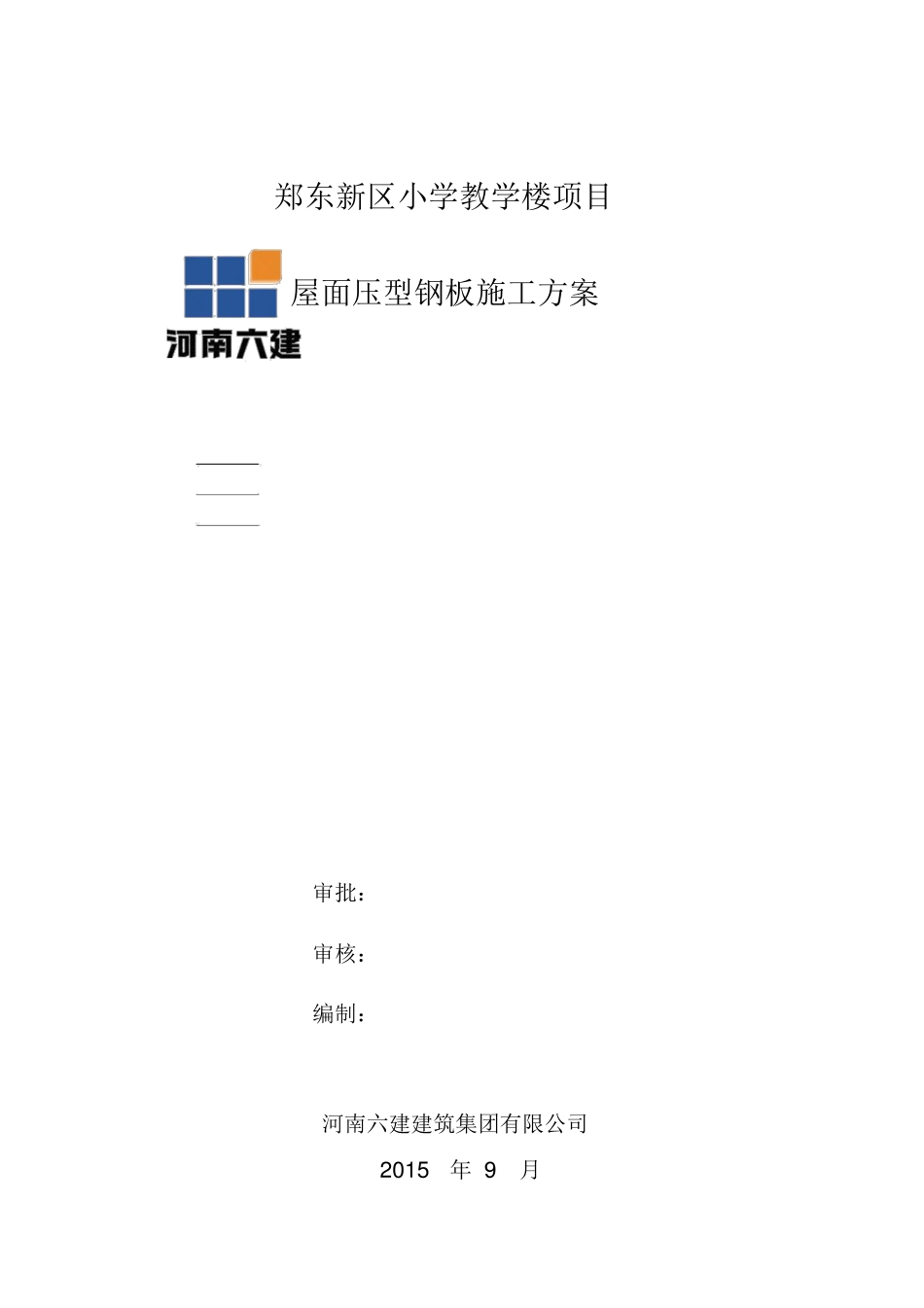

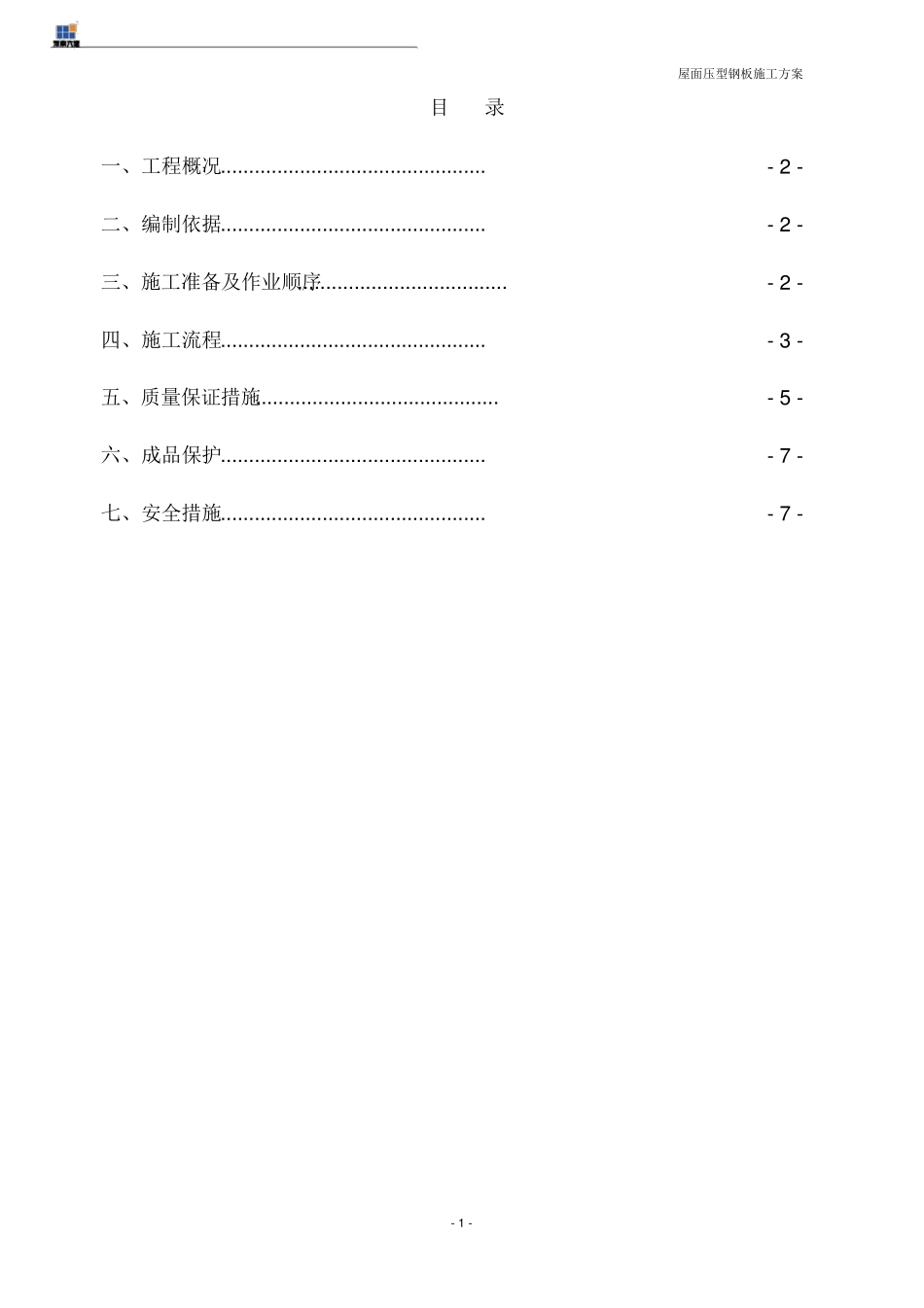

郑东新区小学教学楼项目 屋面压型钢板施工方案 审批： 审核： 编制： 河南六建建筑集团有限公司 2 0 1 5 年 9 月 屋面压型钢板施工方案 目 录 一、工程概况 ............................................... - 2 - 二、编制依据 ............................................... - 2 - 三、施工准备及作业顺序 ..................................... - 2 - 四、施工流程 ............................................... - 3 - 五、质量保证措施 ........................................... - 5 - 六、成品保护 ............................................... - 7 - 七、安全措施 ............................................... - 7 - - 1 - 屋面压型钢板施工方案 郑东新区新建教学楼项目 砌体施工方案 一、工程概况 本项目为多层教学楼， 地上主体为一栋单体建筑， 地上五层（局部两层），地下一层地下室，地上主要功能有普通教室、教师办公室、多媒体教室。地 下主要功能有汽车库、 多功能厅、设备用房。总建筑面积为 10352.85 平方米，其中地上建筑面积 6141.81 平方米，地下建筑面积 4211.04 平方米。主体结 构型式为钢筋混凝土框架。框架的抗震等级为：一级，抗震设防烈度为 7 度，防火等级为一级，设计使用年限为 50 年。 本工程五层屋面包括压型钢板和天窗及排水天沟，屋面使用 YX51-380-760 型压型钢板，天窗井使用 6+12A+0.76PVB+6m m 钢化中空夹胶玻璃，排水天沟使用 3m m 镀锌钢板。部分二层屋面包括压型钢板和排水天沟，压型钢板屋面采用 YX51-380-760 型，排水天沟使用 3m m 镀锌钢板。 二、编制依据 1、《屋面工程质量验收规范》 GB50207-2012； 2、《钢结构工程施工质量验收规范》 GB50205-2012； 3、《建设工程施工现场管理规定》 ； 4、《建筑结构荷载规范》 GB50009-2012； 5、《建筑用硅酮结构密封胶》 GB16776； 三、施工准备及作业顺序 1、材料及主要机具： - 2 - 屋面压型钢板施工方案 （1）材料要求：YX51-380-760 型屋面压型钢板、 120*60*4 钢方管、60*60*4 钢方管、120*60*20*2.5 “C”型钢、6+12A+0.76PVB+6m m 钢化中空夹胶玻 璃、 3m m 镀锌钢板排水槽、 2M12*160 化学锚栓、银灰色防锈漆、密封胶 等。 （ 2）主要机具有：笤帚、方尺、经纬仪、墨斗、直角尺、切割机、电焊机...
