轻钢龙骨吊顶、隔墙施工方案及工艺VIP免费

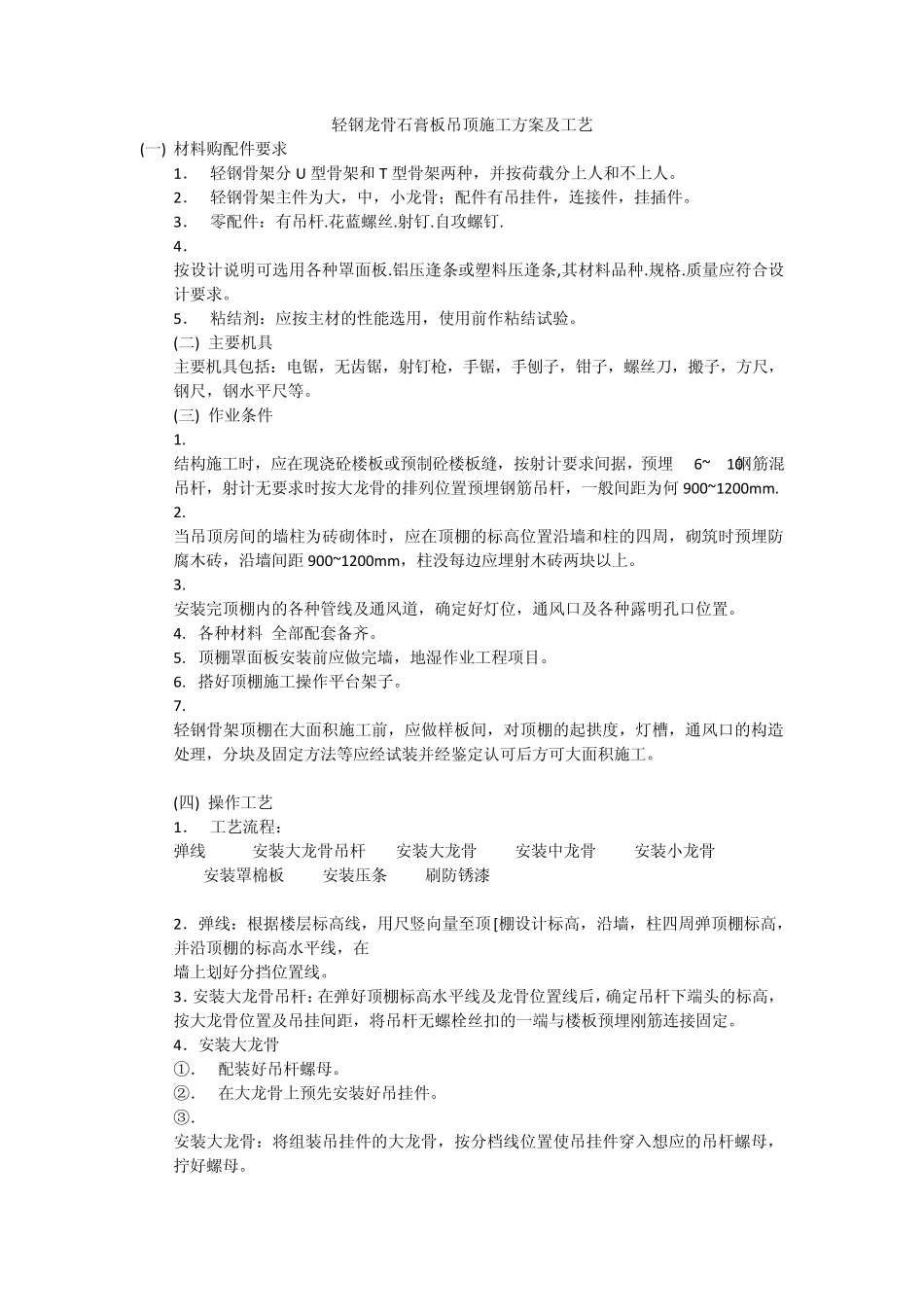

轻钢龙骨吊顶、隔墙施工方案及工艺_第1页
1/10

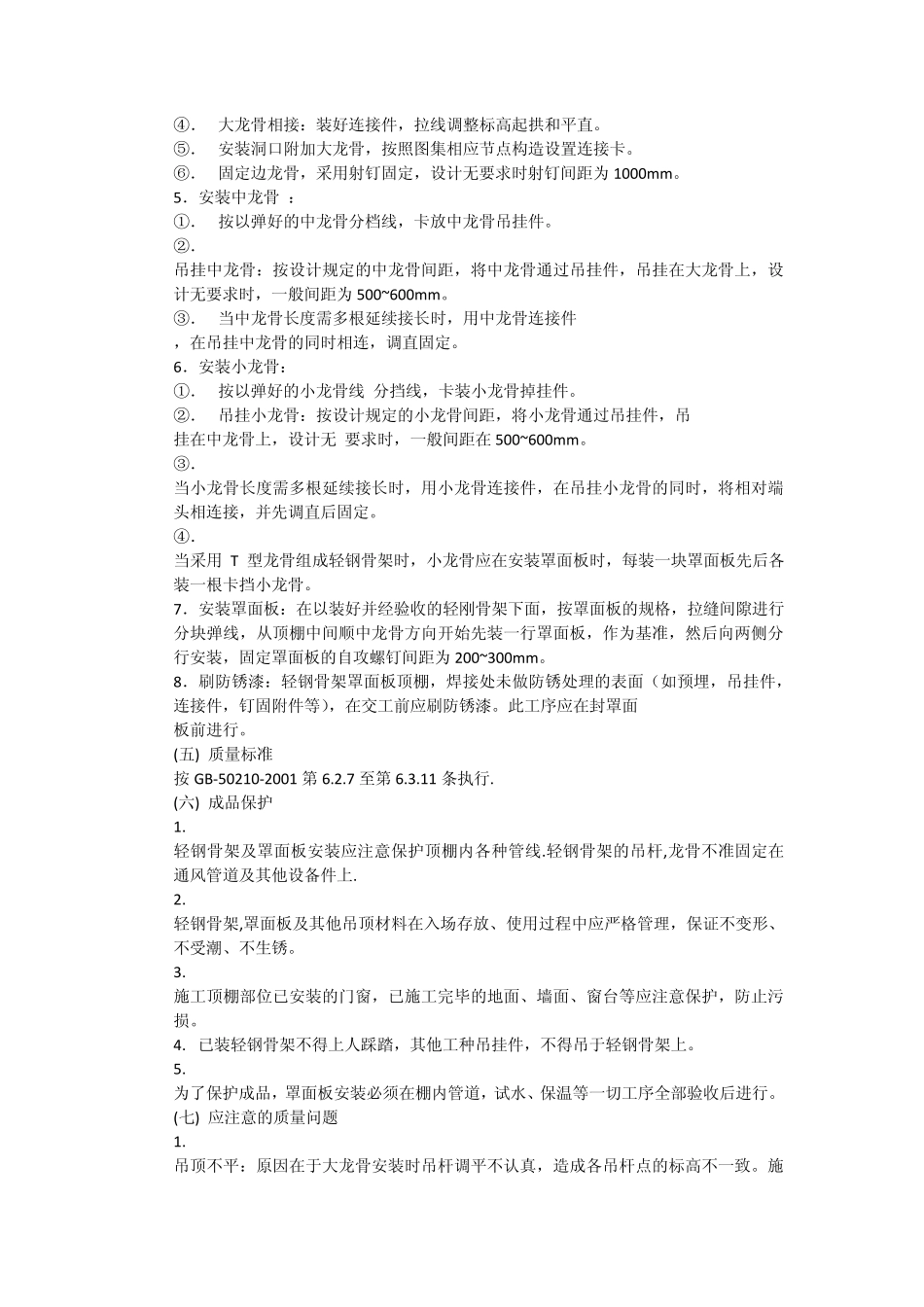

轻钢龙骨吊顶、隔墙施工方案及工艺_第2页
2/10

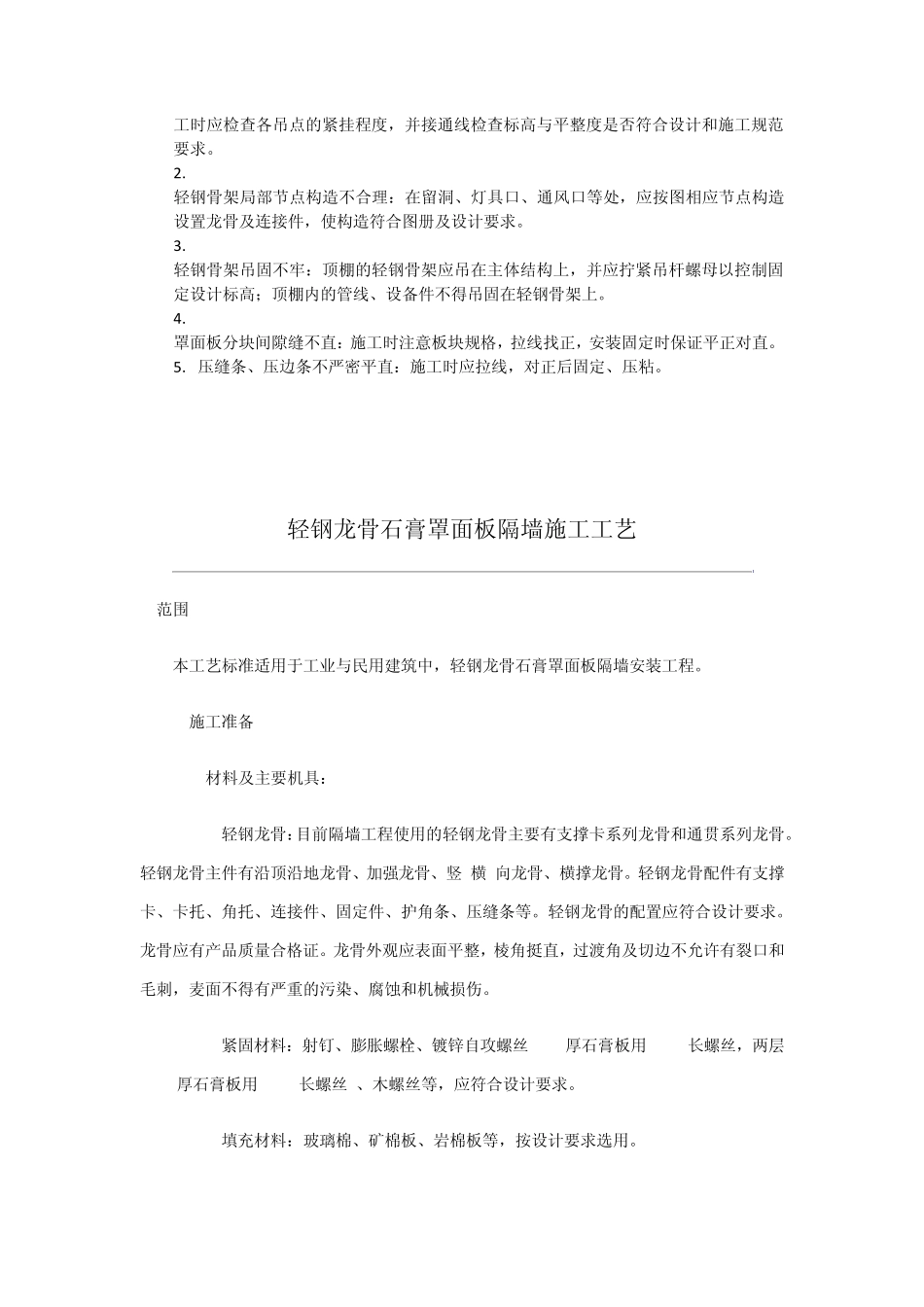

轻钢龙骨吊顶、隔墙施工方案及工艺_第3页
3/10
轻钢龙骨石膏板吊顶施工方案及工艺 (一) 材料购配件要求 1. 轻钢骨架分 U 型骨架和 T 型骨架两种,并按荷载分上人和不上人。 2. 轻钢骨架主件为大,中,小龙骨;配件有吊挂件,连接件,挂插件。 3. 零配件:有吊杆.花蓝螺丝.射钉.自攻螺钉. 4. 按设计说明可选用各种罩面板.铝压逢条或塑料压逢条,其材料品种.规格.质量应符合设计要求。 5. 粘结剂:应按主材的性能选用,使用前作粘结试验。 (二) 主要机具 主要机具包括:电锯,无齿锯,射钉枪,手锯,手刨子,钳子,螺丝刀,搬子,方尺,钢尺,钢水平尺等。 (三) 作业条件 1. 结构施工时,应在现浇砼楼板或预制砼楼板缝,按射计要求间据,预埋φ6~φ10钢筋混吊杆,射计无要求时按大龙骨的排列位置预埋钢筋吊杆,一般间距为何900~1200mm. 2. 当吊顶房间的墙柱为砖砌体时,应在顶棚的标高位置沿墙和柱的四周,砌筑时预埋防腐木砖,沿墙间距900~1200mm,柱没每边应埋射木砖两块以上。 3. 安装完顶棚内的各种管线及通风道,确定好灯位,通风口及各种露明孔口位置。 4. 各种材料 全部配套备齐。 5. 顶棚罩面板安装前应做完墙,地湿作业工程项目。 6. 搭好顶棚施工操作平台架子。 7. 轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度,灯槽,通风口的构造处理,分块及固定方法等应经试装并经鉴定认可后方可大面积施工。 (四) 操作工艺 1. 工艺流程: 弹线 —→ 安装大龙骨吊杆—→安装大龙骨—→ 安装中龙骨—→ 安装小龙骨 —→安装罩棉板—→ 安装压条 —→刷防锈漆 2.弹线:根据楼层标高线,用尺竖向量至顶[棚设计标高,沿墙,柱四周弹顶棚标高,并沿顶棚的标高水平线,在 墙上划好分挡位置线。 3.安装大龙骨吊杆:在弹好顶棚标高水平线及龙骨位置线后,确定吊杆下端头的标高,按大龙骨位置及吊挂间距,将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。 4.安装大龙骨 ①. 配装好吊杆螺母。 ②. 在大龙骨上预先安装好吊挂件。 ③. 安装大龙骨:将组装吊挂件的大龙骨,按分档线位置使吊挂件穿入想应的吊杆螺母,拧好螺母。 ④. 大龙骨相接:装好连接件,拉线调整标高起拱和平直。 ⑤. 安装洞口附加大龙骨,按照图集相应节点构造设置连接卡。 ⑥. 固定边龙骨,采用射钉固定,设计无要求时射钉间距为1000mm。 5.安装中龙骨 : ①. 按以弹好的中龙骨分档线,卡放中龙骨吊挂件。 ②. 吊挂中龙骨:按设计规...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

轻钢龙骨吊顶、隔墙施工方案及工艺
