输煤系统概述讲义张鹏宇VIP免费

输煤系统概述讲义张鹏宇_第1页
1/29
输煤系统概述讲义张鹏宇_第2页
2/29

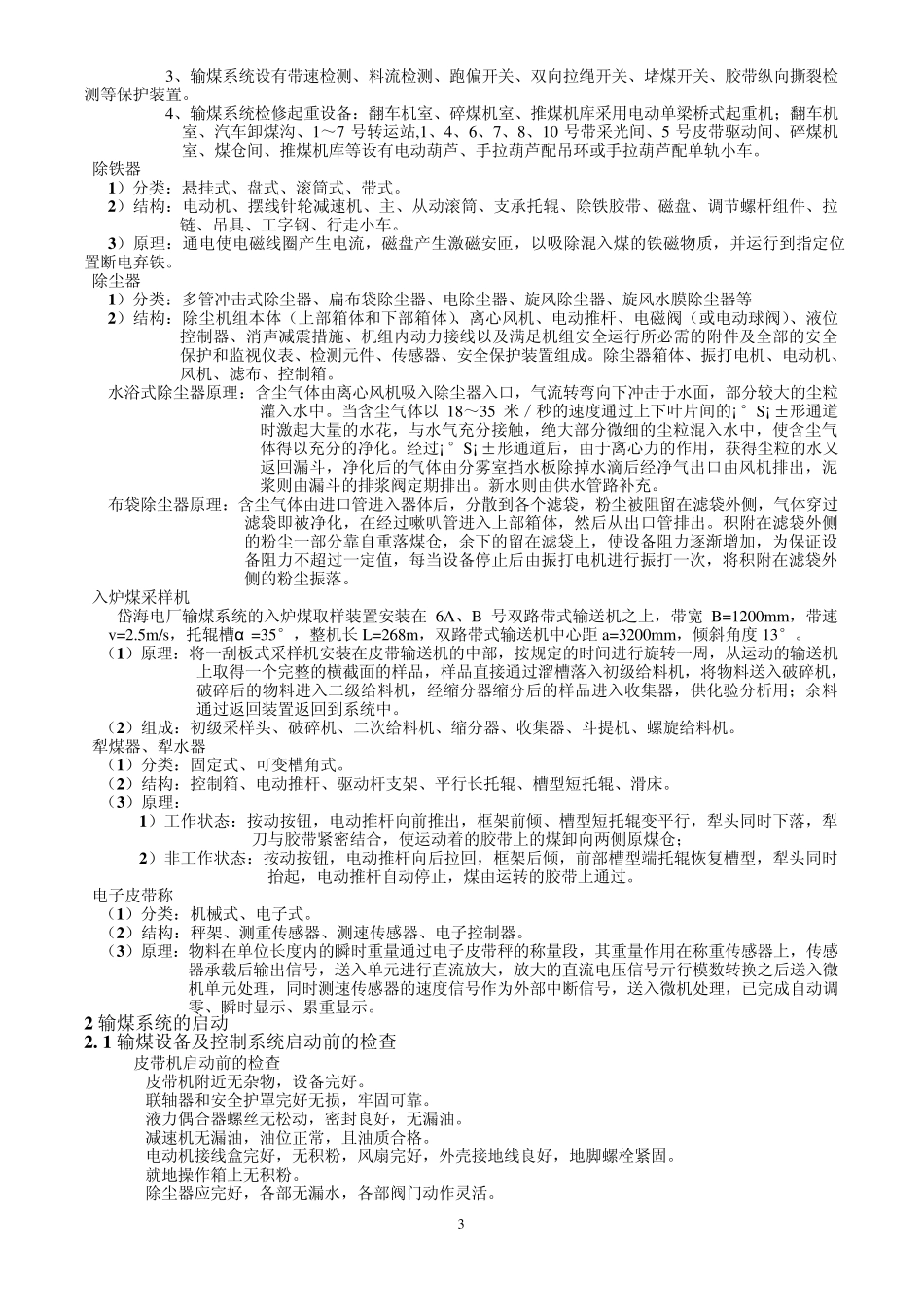

输煤系统概述讲义张鹏宇_第3页
3/29
输煤系统概述 1 .系统功能 输煤系统的功能是在规定的时间内接受外部来煤,并连续、安全地向锅炉原煤斗供给合乎要求的燃煤。具体功能包括:卸煤、输送、储煤场的堆存和回取、原煤的筛分和破碎、系统的自动程序控制等主要功能;计量、取制煤样、除铁、检修起吊、事故监测及保护、除尘及清扫、噪声防治、消防等辅助功能。 系统流程 一期输煤系统主要流程: 1、底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1000t/h的出力,经过几次转运和处理,直接供煤到主厂房。 2、底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1000t/h的出力,通过斗轮堆取料机堆煤到煤场。 3、斗轮堆取料机从煤场取煤,并由带式输送机以每路 1000t/h的出力,经过几次转运和处理,直接供煤到主厂房。 二期输煤系统主要流程: 1、汽车来煤在汽车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1500t/h的出力,经过几次转运和处理,直接供煤到主厂房; 2、斗轮机从煤场取煤,并由带式输送机以每路 1500t/h的出力,经过几次转运和处理,直接供煤到主厂房; 3、火车来煤在翻车机室卸煤,由皮带给煤机到带式输送机以每路 1500t/h的出力,经过几次转运和处理,直接供煤到主厂房; 4、火车来煤在翻车机室卸煤,由皮带给煤机到带式输送机以每路 1500t/h的出力,通过斗轮机堆煤到煤场; 5、汽车来煤在汽车卸煤沟卸煤,由叶轮给煤机到带式输送机,后者以每路 1500t/h的出力,通过斗轮机堆煤到煤场。 一二期联络系统主要流程: 1、一期底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,以每路 1000t/h的出力,经过2PA犁煤器落至#1联络皮带,经过几次转运和处理直接供煤到主厂房; 2、一期底开车来煤在火车卸煤沟卸煤,由叶轮给煤机到带式输送机,以每路 1000t/h的出力,经过2PA犁煤器落至#1联络皮带,经过几次转运,通过斗轮堆取料机堆煤到煤场。 带式输送机系统 带式输送机: 1 )结构:主要由胶带、托辊、机架、驱动装置、拉紧装置、改向滚筒、制动装置和清扫装置等组成。 2 )原理:根据摩擦原理工作的,皮带机在工作时,主动滚筒通过其表面包胶与胶带之间的摩擦力带动胶带运行,煤等物料装在胶带上和胶带一起运动。 叶轮给煤机 (1 )分类:桥式叶轮给煤机、门式叶轮给煤机、双侧叶轮给煤机、上传动叶轮给煤机; (2 )结构:主传动部分:主电动机、安全联轴器、减速机、十字滑块联轴器、...
