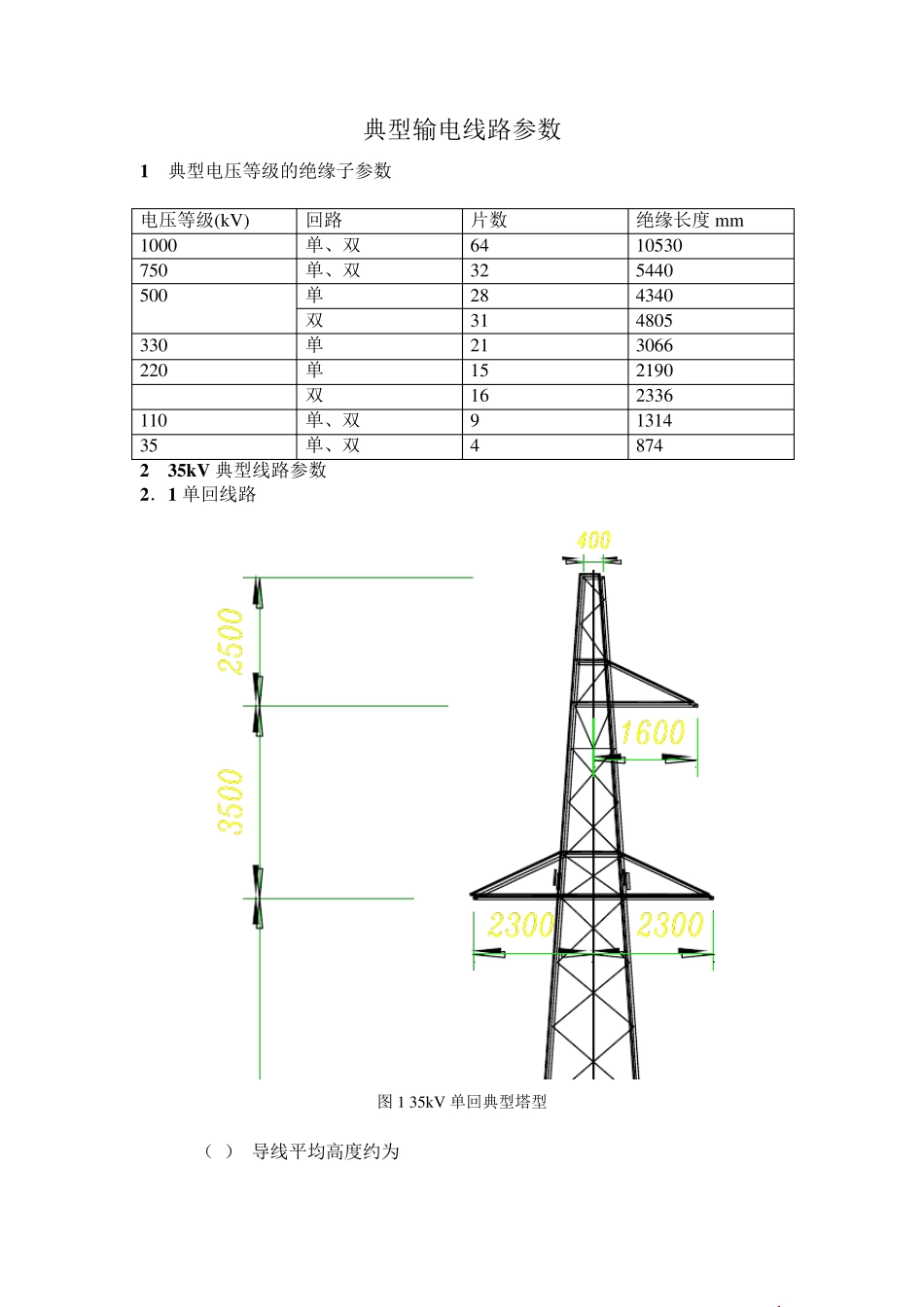

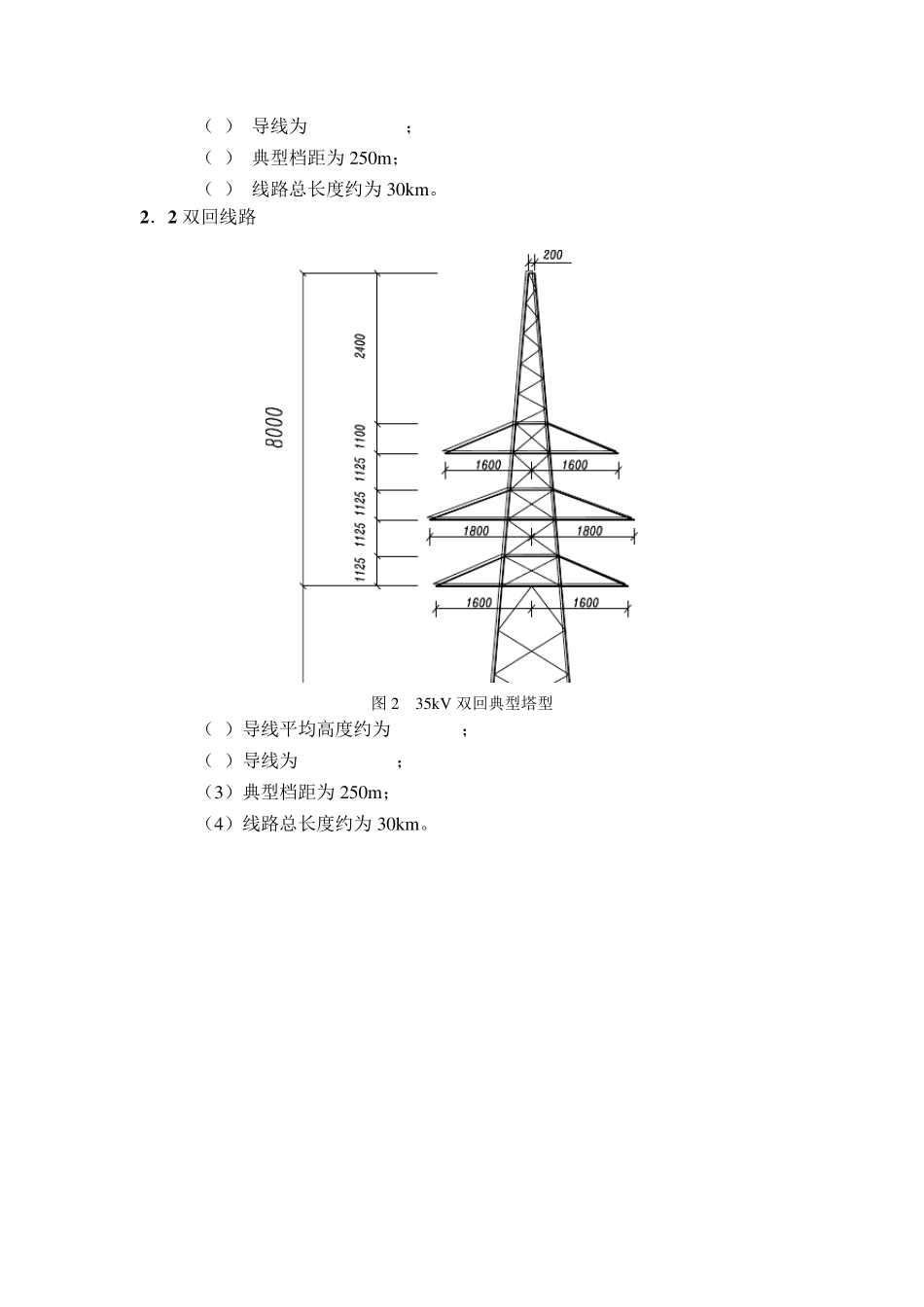

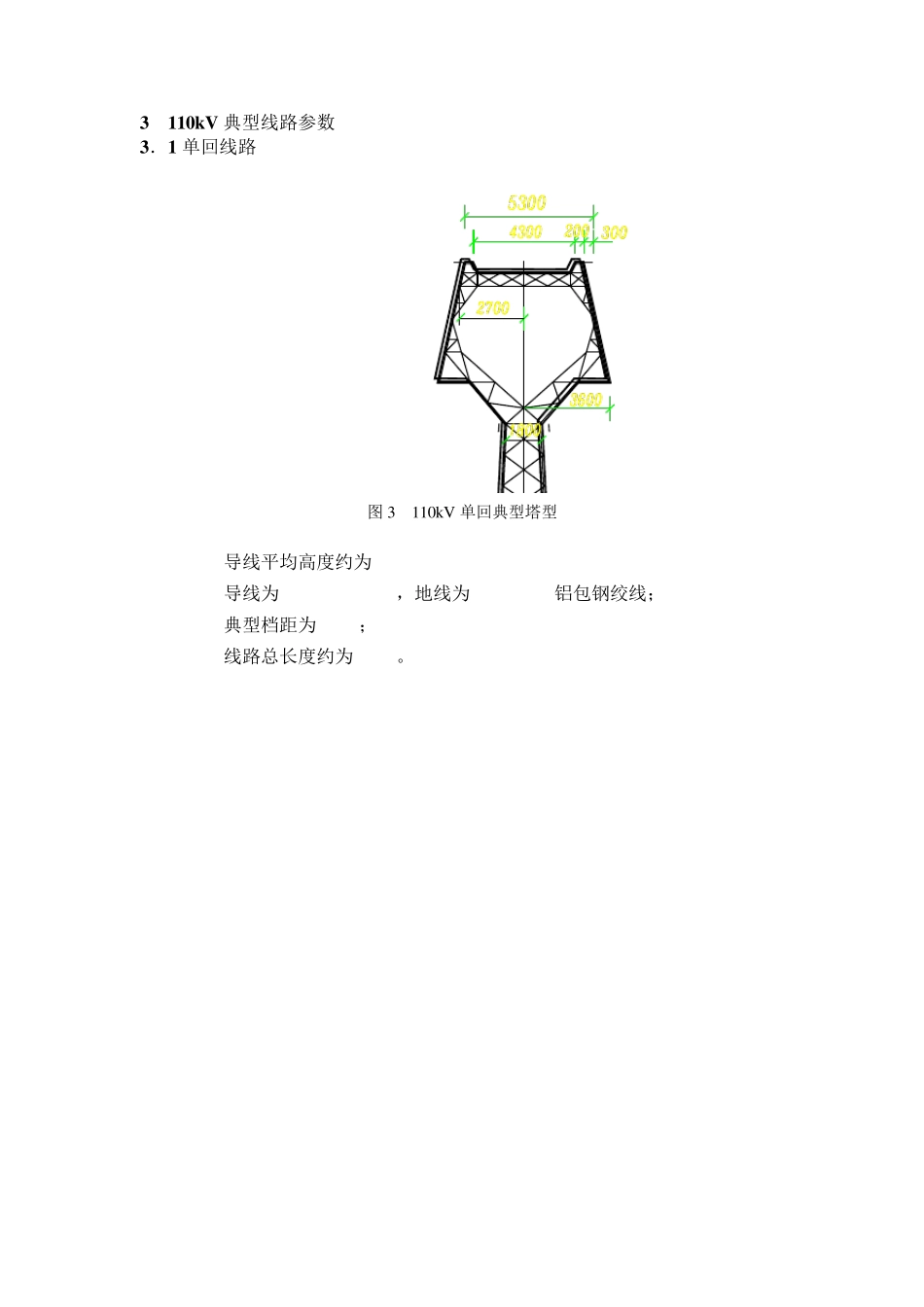

典型输电线路参数 1 典型电压等级的绝缘子参数 电压等级(kV) 回路 片数 绝缘长度m m 1000 单、双 64 10530 750 单、双 32 5440 500 单 28 4340 双 31 4805 330 单 21 3066 220 单 15 2190 双 16 2336 110 单、双 9 1314 35 单、双 4 874 2 35kV 典型线路参数 2．1 单回线路 图 1 35kV 单回典型塔型 （1） 导线平均高度约为 18m-20m （2） 导线为LGJ-240/30； （3） 典型档距为250m ； （4） 线路总长度约为30km 。 2 ．2 双回线路 图 2 35kV 双回典型塔型 （1）导线平均高度约为18m-20m； （2）导线为LGJ-240/30； （3）典型档距为250m ； （4）线路总长度约为30km 。 3 110kV 典型线路参数 3．1 单回线路 图3 110kV 单回典型塔型 (1)导线平均高度约为20m-24m (2)导线为2*LGJ-240/30，地线为JLB1A-95铝包钢绞线； (3)典型档距为350m； (4)线路总长度约为40km。 3 ．2 双回线路 图4 110kV 双回典型塔型 （1）导线平均高度约为 20m-24m （2）导线为 2*LGJ-240/30；地线为 JLB1A-95铝包钢绞线； （3）典型档距为 350m ； （4）线路总长度约为 40km ； 4 220kV 典型线路参数 4．1 单回线路 图5 220kV 单回典型塔型 （1）导线平均高度约为 24m-27m （2）导线为 2*LGJ-400/35；地线为 JLB4-150铝包钢绞线； （3）典型档距为 450m ； （4）线路总长度约为 70km ； 4 ．2 双回线路 图6 220kV 双回典型塔型 （1）导线平均高度约为 24m-27m （2）导线为 2*LGJ-400/35钢芯铝绞线；地线为 JLB4-150铝包钢绞线； （3）典型档距为 450m ； （4）路总长度约为 100km ； 5 330kV 典型线路参数 图7 330kV 典型塔型 （1）导线平均高度约为 25m-29m （2）导线为 2*LGJ-300/40钢芯铝绞线；地线为 JLB4-120铝包钢绞线； （3）典型档距为 500m ； （4）线路总长度约为 200km ； 6 500kV 典型线路参数 6．1 单回线路 图8 500kV 单回典型塔型 （1）导线平均高度约为 26m-30m （2）导线为 4*LGJ-630/45钢芯铝绞线；地线为 JLB40-150铝包钢绞线； （3）典型档距为 600m ； （4）线路总长度约为 250km ； 6．2 双回线路 图9 500kV 双回典型塔型 (1)下导线平均高度约为26m-30m (2)导线为4*LGJ-630/45钢芯铝绞线；地线为JLB40-150铝包钢绞线； (3)典型档距为600m； (4)线路总长度约...
