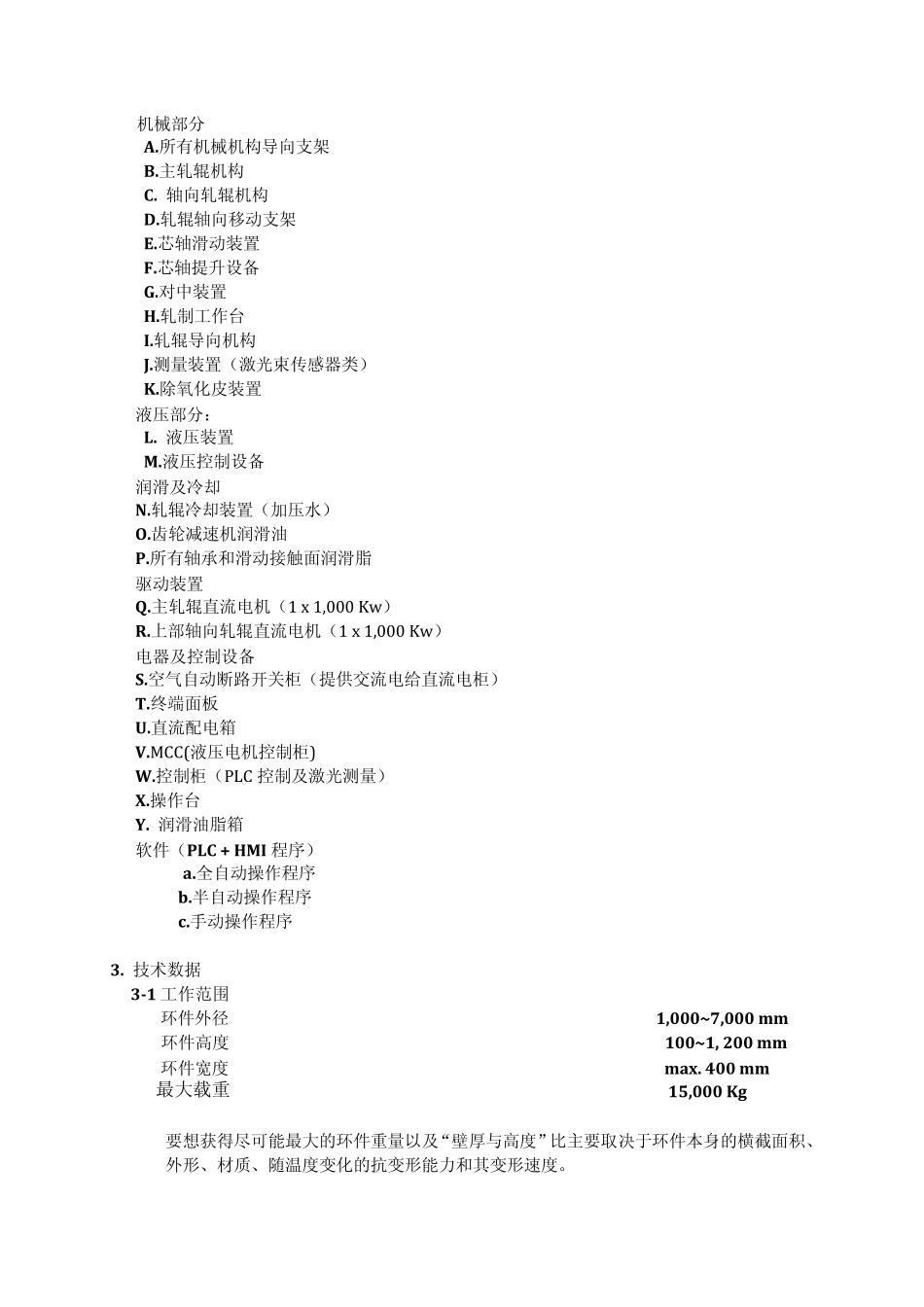

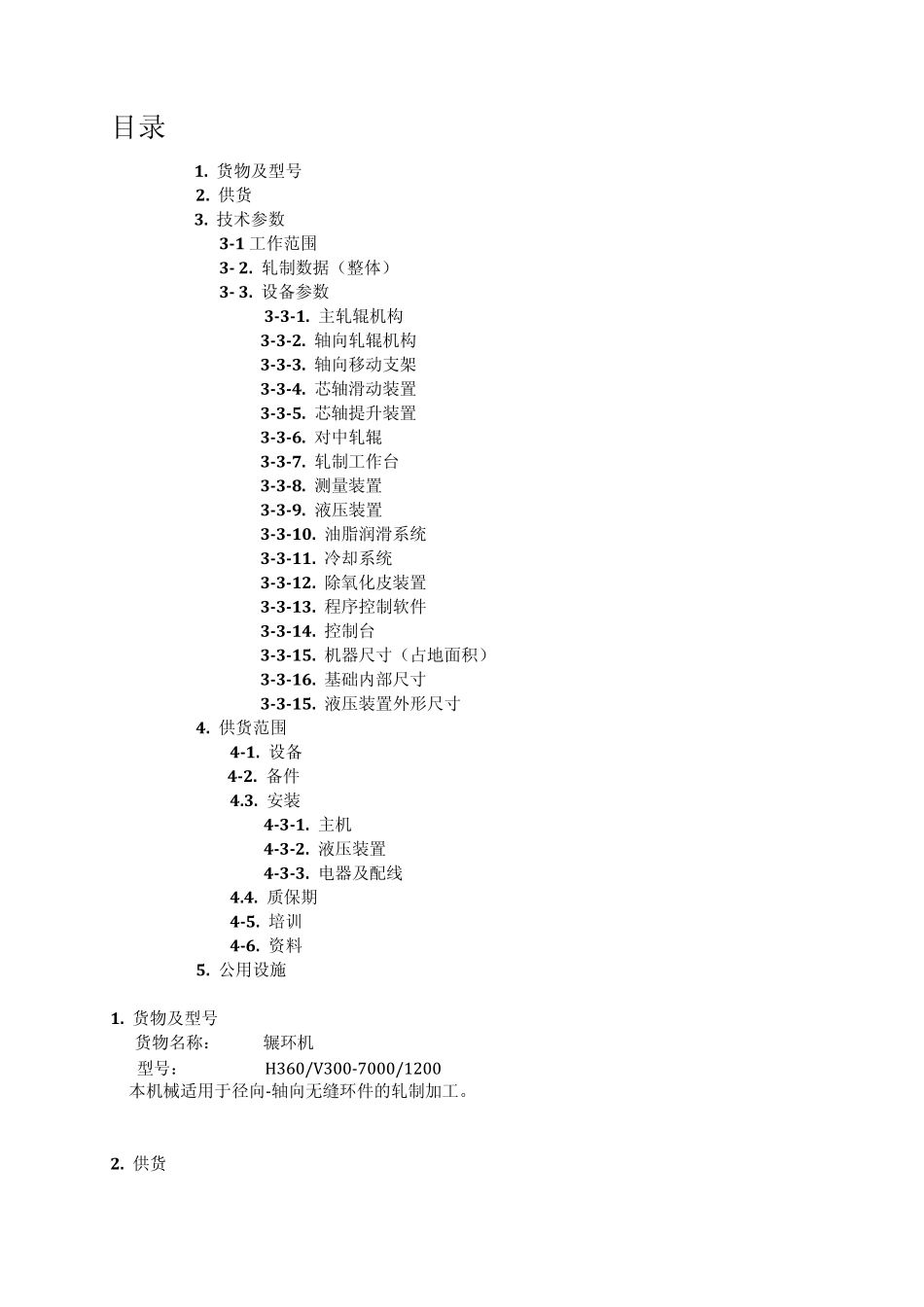

辗环机技术方案 目录 1. 货物及型号 2. 供货 3. 技术参数 3-1 工作范围 3- 2. 轧制数据（整体） 3- 3. 设备参数 3-3-1. 主轧辊机构 3-3-2. 轴向轧辊机构 3-3-3. 轴向移动支架 3-3-4. 芯轴滑动装置 3-3-5. 芯轴提升装置 3-3-6. 对中轧辊 3-3-7. 轧制工作台 3-3-8. 测量装置 3-3-9. 液压装置 3-3-10. 油脂润滑系统 3-3-11. 冷却系统 3-3-12. 除氧化皮装置 3-3-13. 程序控制软件 3-3-14. 控制台 3-3-15. 机器尺寸（占地面积） 3-3-16. 基础内部尺寸 3-3-15. 液压装置外形尺寸 4. 供货范围 4-1. 设备 4-2. 备件 4.3. 安装 4-3-1. 主机 4-3-2. 液压装置 4-3-3. 电器及配线 4.4. 质保期 4-5. 培训 4-6. 资料 5. 公用设施 1. 货物及型号 货物名称： 辗环机 型号： H360/V300-7000/1200 本机械适用于径向-轴向无缝环件的轧制加工。 2. 供货 机械部分 A.所有机械机构导向支架 B.主轧辊机构 C. 轴向轧辊机构 D.轧辊轴向移动支架 E.芯轴滑动装置 F.芯轴提升设备 G.对中装置 H.轧制工作台 I.轧辊导向机构 J.测量装置（激光束传感器类） K.除氧化皮装置 液压部分： L. 液压装置 M.液压控制设备 润滑及冷却 N.轧辊冷却装置（加压水） O.齿轮减速机润滑油 P.所有轴承和滑动接触面润滑脂 驱动装置 Q.主轧辊直流电机（1 x 1,000 Kw） R.上部轴向轧辊直流电机（1 x 1,000 Kw） 电器及控制设备 S.空气自动断路开关柜（提供交流电给直流电柜） T.终端面板 U.直流配电箱 V.MCC(液压电机控制柜) W.控制柜（PLC 控制及激光测量） X.操作台 Y. 润滑油脂箱 软件（PLC + HMI 程序） a.全自动操作程序 b.半自动操作程序 c.手动操作程序 3. 技术数据 3-1 工作范围 环件外径 1,000~7,000 mm 环件高度 100~1, 200 mm 环件宽度 max. 400 mm 最大载重 15,000 Kg 要想获得尽可能最大的环件重量以及“壁厚与高度”比主要取决于环件本身的横截面积、外形、材质、随温度变化的抗变形能力和其变形速度。 因此可以说，该设备不是所有要求的最终尺寸的环件都能同时轧制出，而充分利用设备全部有限价值。 3- 2. 轧制数据（总体） 径向轧制力 最大 360 Ton 轴向轧制力 最大 300 Ton 轧制速度 0.8~1.6 m/sec 与主轧辊及环件直径相关的数据 3- 3. 设备参数 3-3-1. 主轧辊机构 主轧辊直径/ 高度 1,200 mm/ 1,36...
