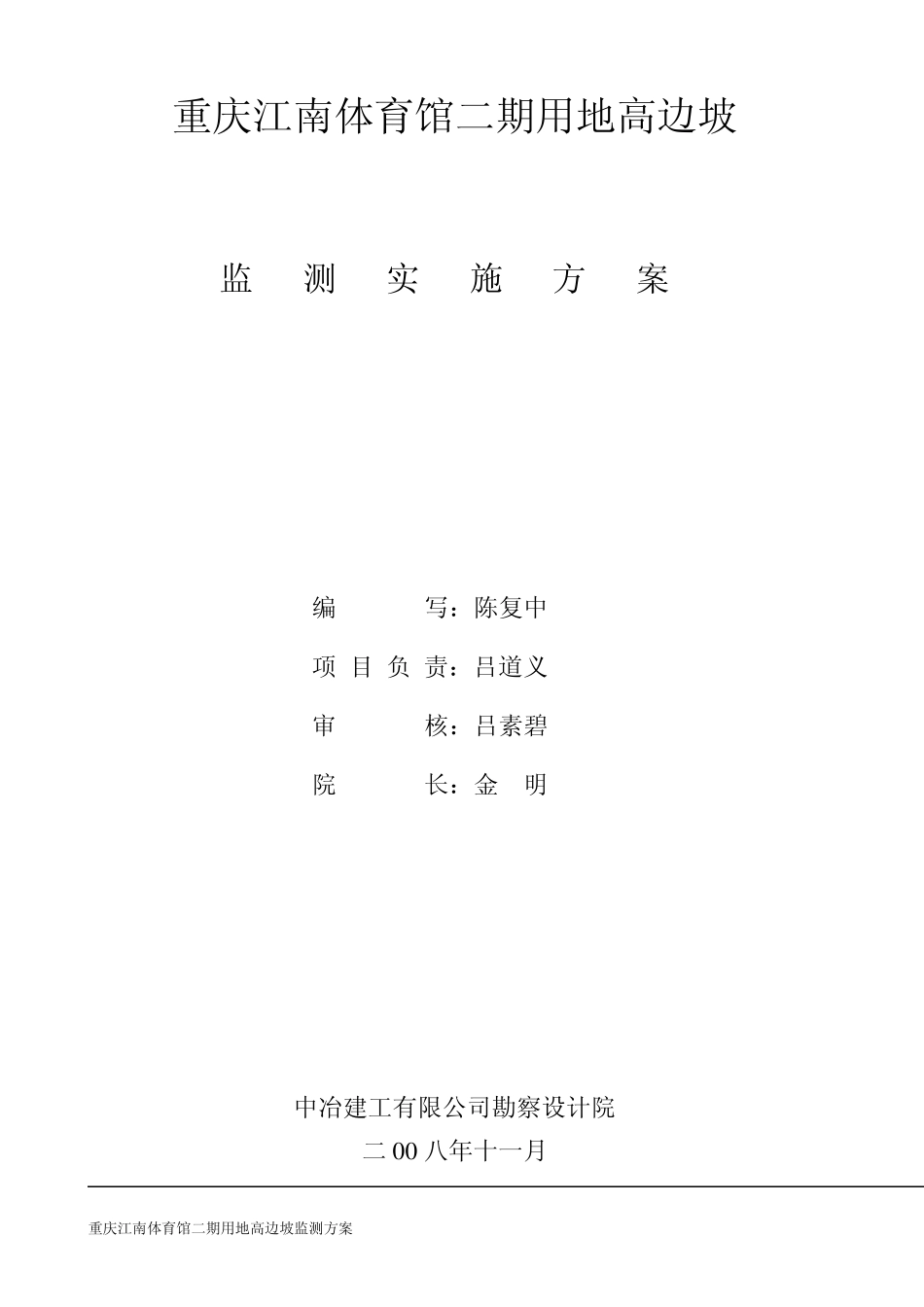

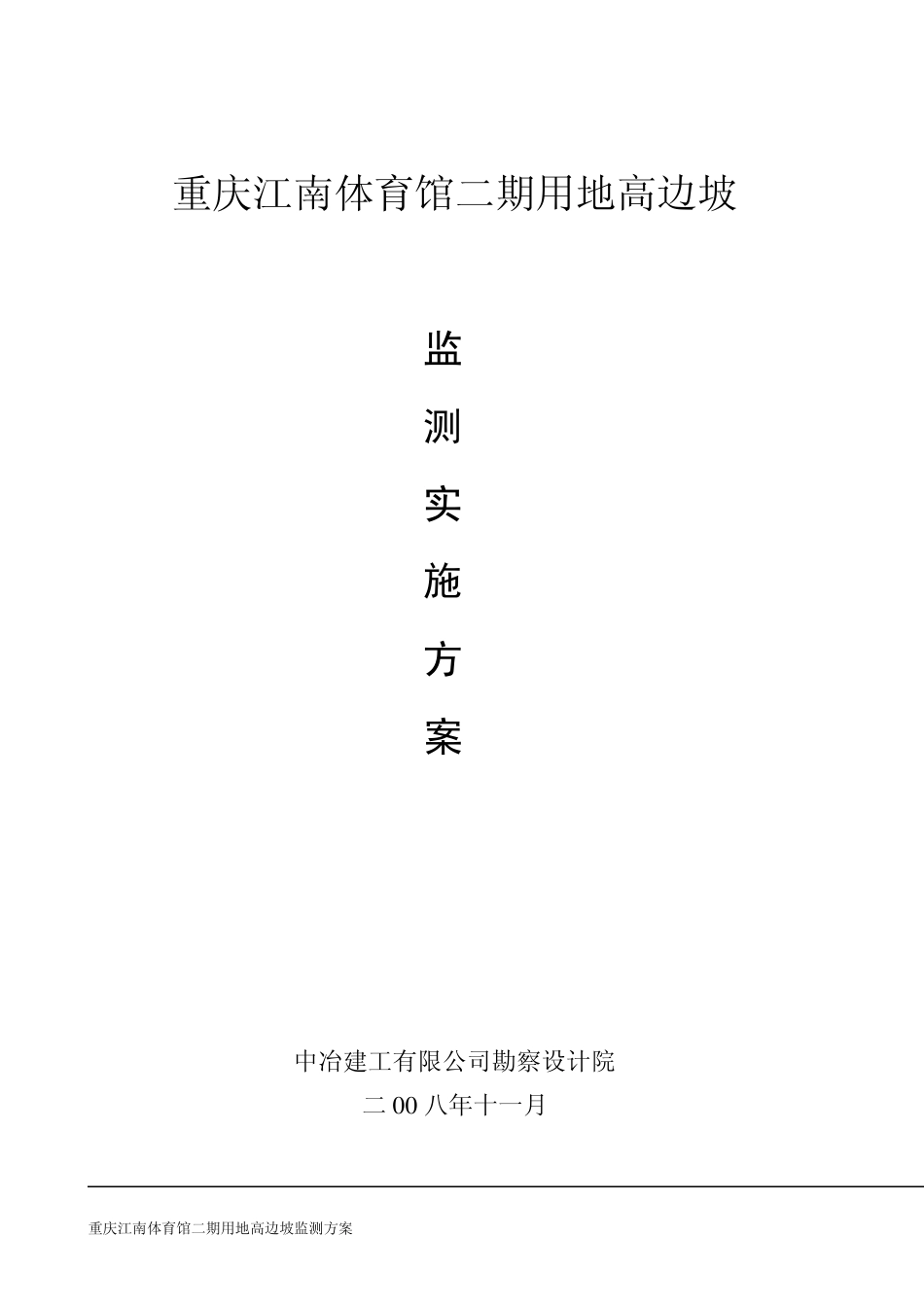

重庆江南体育馆二期用地高边坡监测方案 重庆江南体育馆二期用地高边坡 监 测 实 施 方 案 中冶建工有限公司勘察设计院 二0 0 八年十一月 重庆江南体育馆二期用地高边坡监测方案 重庆江南体育馆二期用地高边坡 监 测 实 施 方 案 编 写:陈复中 项 目 负 责:吕道义 审 核:吕素碧 院 长:金 明 中冶建工有限公司勘察设计院 二0 0 八年十一月 重庆江南体育馆二期用地高边坡监测方案 1、前言 1.1 任务由来 受对重庆江南体育实业公司的委托,我院对重庆江南体育馆二期用地高边坡(具体位置详见平面图)进行平面位移观测和垂直位移观测及。 1.2 监测目的与任务 通过对边坡监测,获得整个边坡的整体变形发展趋势,做到超前预报,及时处理,从而保障边坡的稳定。 1、确定边坡的变形动态,并对变形发展趋势作出预测; 2、超前预报,保障边坡稳定性; 3、通过对边坡变形进行动态监测、跟踪,了解其稳性变化特征。 主要任务有: 1 、对边坡的变形趋势进行动态跟踪,了解其稳定性变化特征。进行平面位移与垂直位移变形监测; 2 、通过监测数据获得边坡整体和局部的变形及变形发展趋势,预测边坡的稳定状况; 3、提出预警报告。 2、地质环境特征 监测区拟建场地位于重庆市南岸区,为丘陵地区剥蚀残丘斜坡地貌。 3、 监测执行的技术规范与依据 3.1 监测执行标准 (1)《建筑变形测量规程》(JGJ/T8-97); (2)《国家三角测量和精密导线测量规范》(GB12898-91); 重庆江南体育馆二期用地高边坡监测方案 (3)《工程测量规范》(DB2006-99)。 3.2 网点布设 3.2.1 平面控制网点的布设要求如下: 1.控制网采用测角网、测边网;布网网形强度,长短边不宜悬殊过大。 2.基准点(包括控制网的基线端点)、工作点(包括控制网中的工作点、基准线端点、导线端点等)以及联系点、检核点和定向点共 40 个。 3.控制点采用预埋观测墩,并根据使用仪器和照准标志的类型,顾及观测精度要求,配备强制对中装置。强制对中装置的对中误差最大不超过正负0.1m m 。 3.2.2 垂直控制网点的布设要求如下: 1、 控制网采用闭合环的高程路线。 2、基准点、工作点以及联系点、检核点共 5 个。 3、控制点采用预埋混凝土水准标石法。水准点和观测点在同一高程面上并各点间的高差最大不超过正负 1cm。 3.3主要技术要求 为了监测布点及以后分析方便,本次监测采用 重庆独立坐标系和1956年黄...
