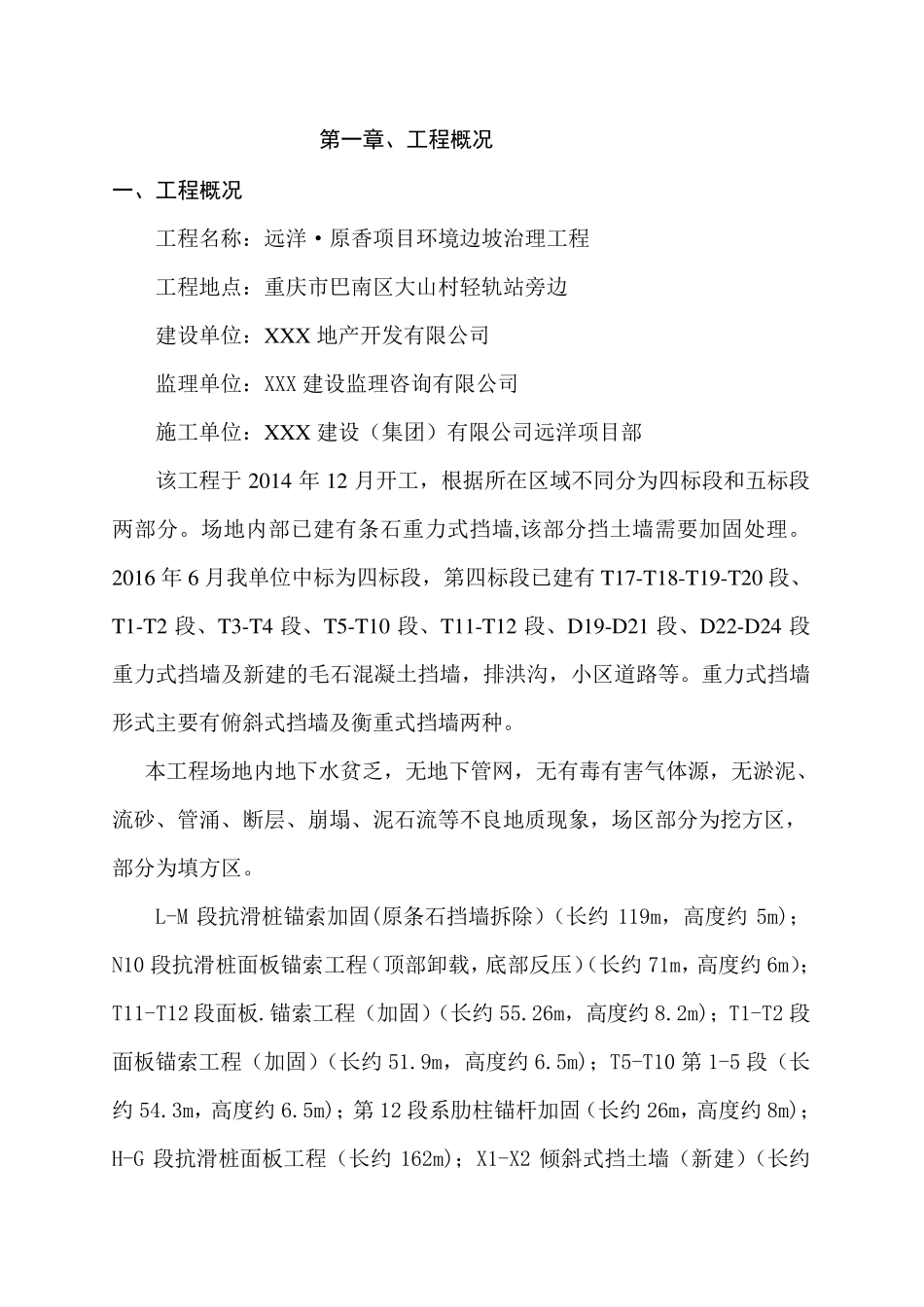

第一章、工程概况 一、工程概况 工程名称：远洋·原香项目环境边坡治理工程 工程地点：重庆市巴南区大山村轻轨站旁边 建设单位：XXX 地产开发有限公司 监理单位：XXX 建设监理咨询有限公司 施工单位：XXX 建设（集团）有限公司远洋项目部 该工程于 2014 年 12 月开工，根据所在区域不同分为四标段和五标段两部分。场地内部已建有条石重力式挡墙,该部分挡土墙需要加固处理。2016 年 6 月我单位中标为四标段，第四标段已建有 T17-T18-T19-T20 段、T1-T2 段、T3-T4 段、T5-T10 段、T11-T12 段、D19-D21 段、D22-D24 段重力式挡墙及新建的毛石混凝土挡墙，排洪沟，小区道路等。重力式挡墙形式主要有俯斜式挡墙及衡重式挡墙两种。 本工程场地内地下水贫乏，无地下管网，无有毒有害气体源，无淤泥、流砂、管涌、断层、崩塌、泥石流等不良地质现象，场区部分为挖方区，部分为填方区。 L-M 段抗滑桩锚索加固(原条石挡墙拆除）（长约119m，高度约5m)；N10 段抗滑桩面板锚索工程（顶部卸载，底部反压 ）（长约71m，高度约6m）；T11-T12 段面板.锚索工程（加固）（长约55.26m，高度约8.2m)；T1-T2 段面板锚索工程（加固）（长约51.9m，高度约6.5m)；T5-T10 第 1-5 段（长约54.3m，高度约6.5m)；第 12 段系 肋 柱 锚杆 加固（长约26m，高度约8m)；H-G 段抗滑桩面板工程（长约162m)；X1-X2 倾 斜式挡土墙（新建）（长约42m，高度约5.2m)；X3-X4 重力式挡土墙（新建）（长约22m，高度约5.6m)；E-F 段原条石挡土墙拆除，重新建设衡重式挡土墙，高度约7-11m，长度约43m；挡土墙拆除部分为：D19-D21 段，长约39m,高度约6m；T3-T4 段，长约33.2m，高度约7m；T17-T20 段，长约71m，高度约6m；D22-D24 段，长约48m，高度约6m。 因本工程前期挡墙出现异常，经建科院鉴定后进行加固。 二、施工场地的地层地质情况 2 .1 地形地貌 勘察区为场地构造剥蚀及脊状、台状丘陵斜坡地貌，地势整体东高西低，场地北高侧山坡最高高程325m，南侧最低高程240m,高差约854m,自然坡角10~30°左右。 2 .2 气象 场地位于重庆巴南区大山村轻轨站旁，交通便利。勘察区属亚热带季风气候区，极端气温－1.8℃－42.8℃，四季分明。年平均降雨量1141.8mm，降雨主要集中于5-9月，且常有雷阵暴雨。 2 .3 水文地质条件 场地内填土、砂岩属透水层，粉质粘土，泥岩及页岩属不透水层，为相对隔水层。根据地勘报告：场地内无地下水，场地...
