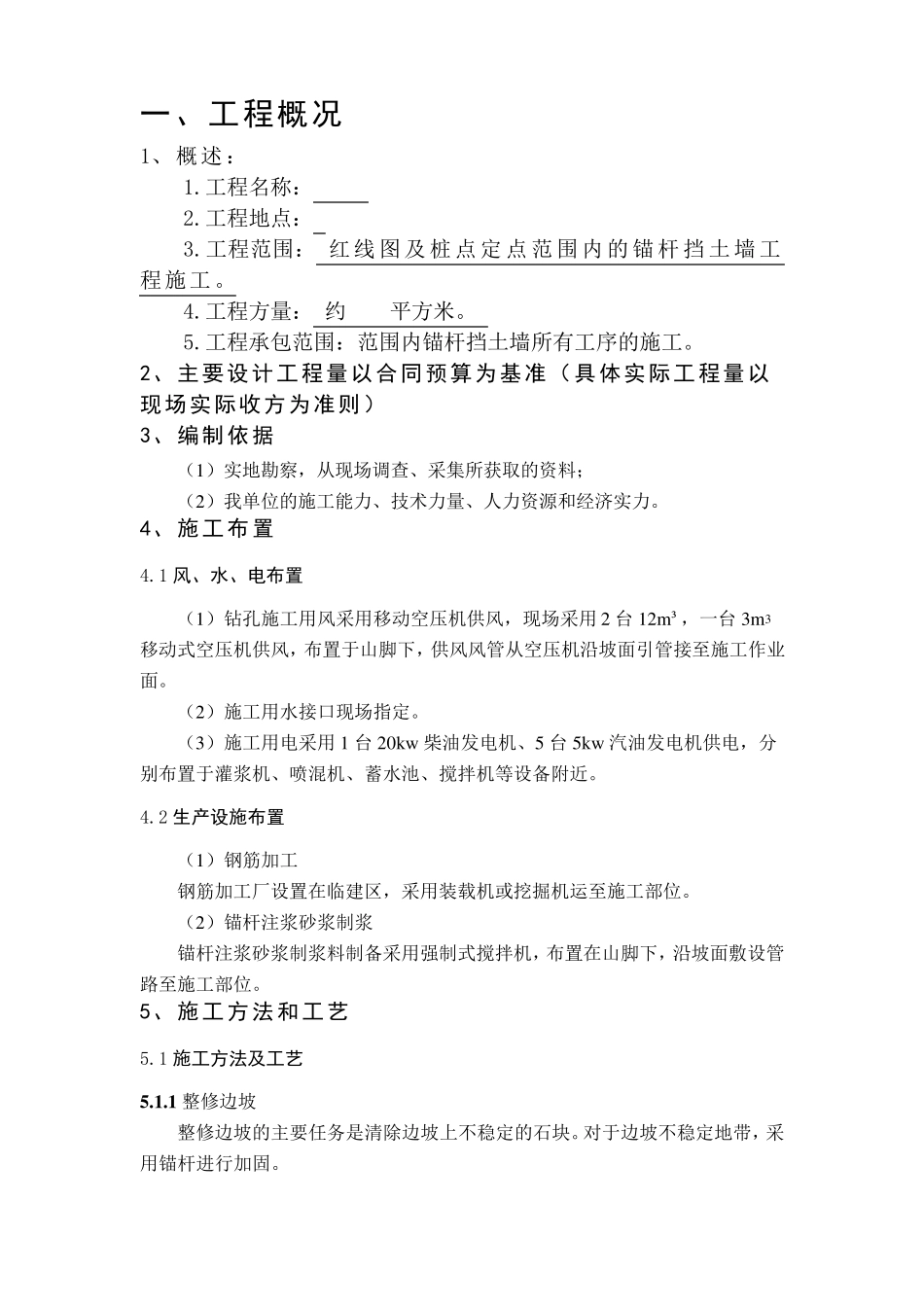

挡土墙项目 边 坡 锚 杆 施 工 方 案 批准： 审核： 编制： 有限责任公司 锚杆项目 二〇一六年十二月 一、工程概况 1、概述： 1.工程名称： 2.工程地点： 3.工程范围： 红线图及桩点定点范围内的锚杆挡土墙工程施工。 4.工程方量： 约 平方米。 5.工程承包范围：范围内锚杆挡土墙所有工序的施工。 2、主要设计工程量以合同预算为基准（具体实际工程量以现场实际收方为准则） 3、编制依据 （1）实地勘察，从现场调查、采集所获取的资料； （2）我单位的施工能力、技术力量、人力资源和经济实力。 4、施工布置 4.1 风、水、电布置 （1）钻孔施工用风采用移动空压机供风，现场采用2 台12m³，一 台3m3移动式 空压机供风，布 置 于 山 脚 下 ，供风风管 从空压机沿 坡 面 引 管 接 至 施工作 业面 。 （2）施工用水 接 口 现场指 定。 （3）施工用电 采用1 台20kw 柴 油 发 电 机、5 台5kw 汽 油 发 电 机供电 ，分别 布 置 于 灌 浆 机、喷 混 机、蓄 水 池 、搅 拌 机等 设 备 附 近 。 4.2 生产设施布置 （1）钢 筋 加 工 钢 筋 加 工厂 设 置 在 临 建 区 ，采用装 载机或挖掘机运至 施工部位。 （2）锚杆注浆 砂浆 制浆 锚杆注浆 砂浆 制浆 料制备 采用强制式 搅 拌 机，布 置 在 山 脚 下 ，沿 坡 面 敷设 管路至 施工部位。 5、施工方法和工艺 5.1 施工方法及工艺 5 .1 .1 整修边坡 整修边坡 的主要任务是清除边坡 上不稳定的石块。对于 边坡 不稳定地带，采用锚杆进行加 固。 坡顶处有0-4.1m厚土层，土层易沿岩体接触面滑动，在坡顶现行实施挡土墙B,确保土体的稳定，挡土墙根据现场实际情况选择相应断面和位置，为确保挡土墙的稳定性，在挡土墙的中上部采用2φ25锚杆进行锚固，锚孔孔径为91mm，锚固段长度进入中风化岩体不小于3m，初步定为锚杆长度为6.5m，实际工作量以现场监理工程师签字认可的工作量为准；在1：10即第二阶平台的下方设置挡土墙A进行支挡； 边坡设计采用分阶放坡后采用挂网喷射混凝土,挂网喷射C25混凝土，喷射厚度150mm； 锚杆水平、垂直间距均为2m；边坡裂角按61°计算,锚杆设计长度均为3m、4m、5m顺序排列，施工长度按实际坡形进行调整；坡顶、坡脚、马道处设置截、排水沟； 锚杆采用HRB335钢筋，锚杆入射角度为10°，锚杆钢筋为1φ25(1φ20)、锚孔孔径75mm,锚杆下...
