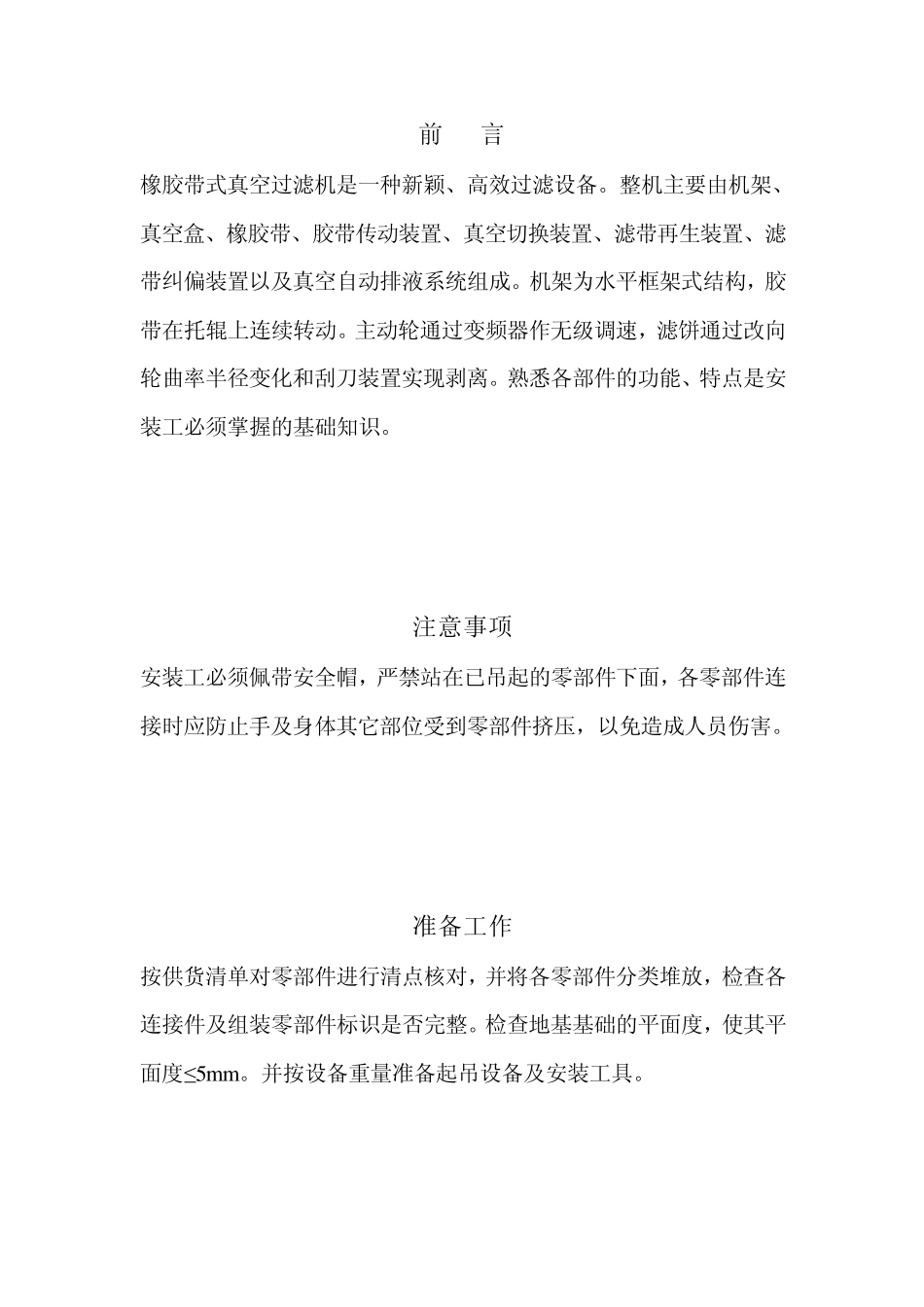

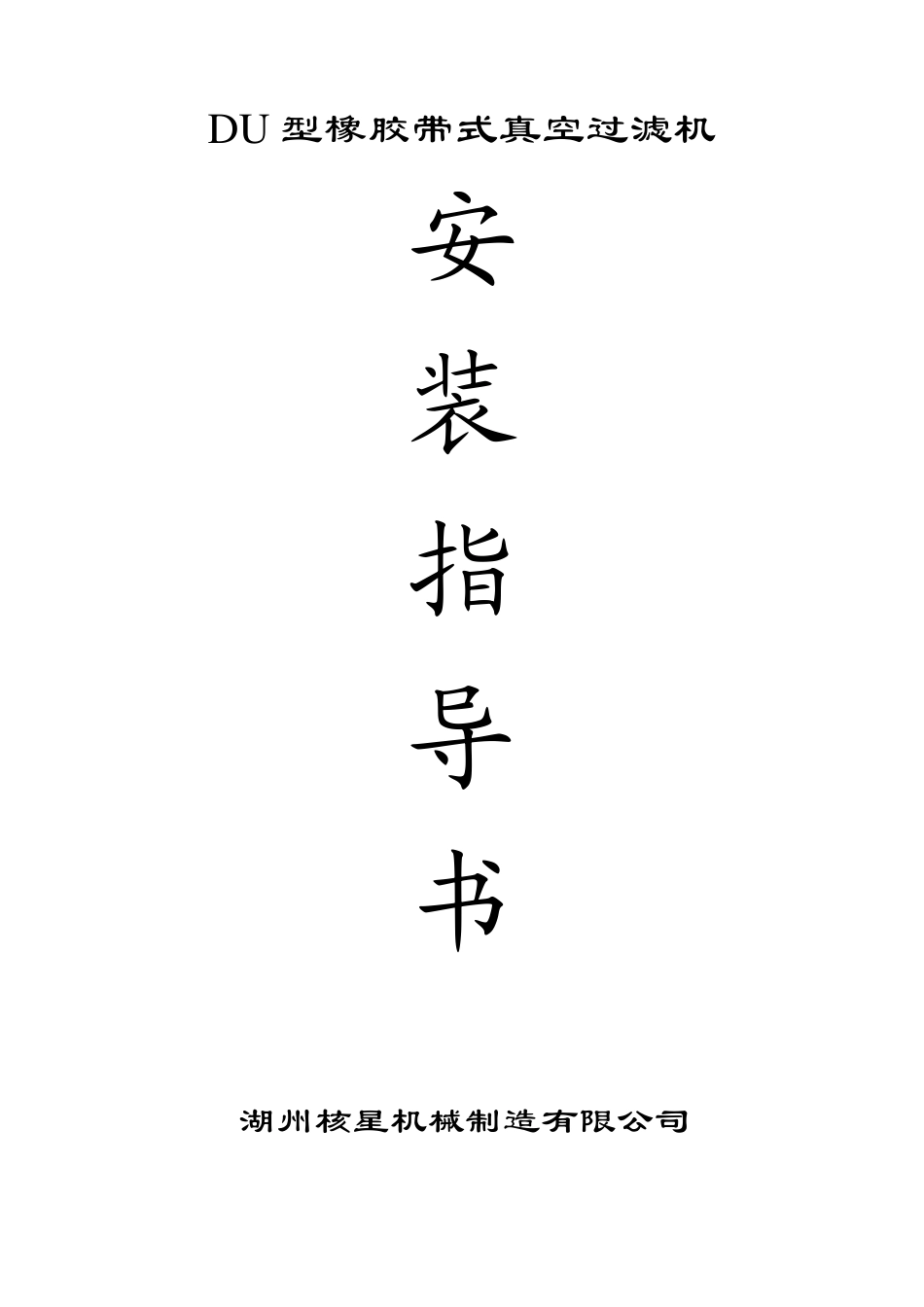

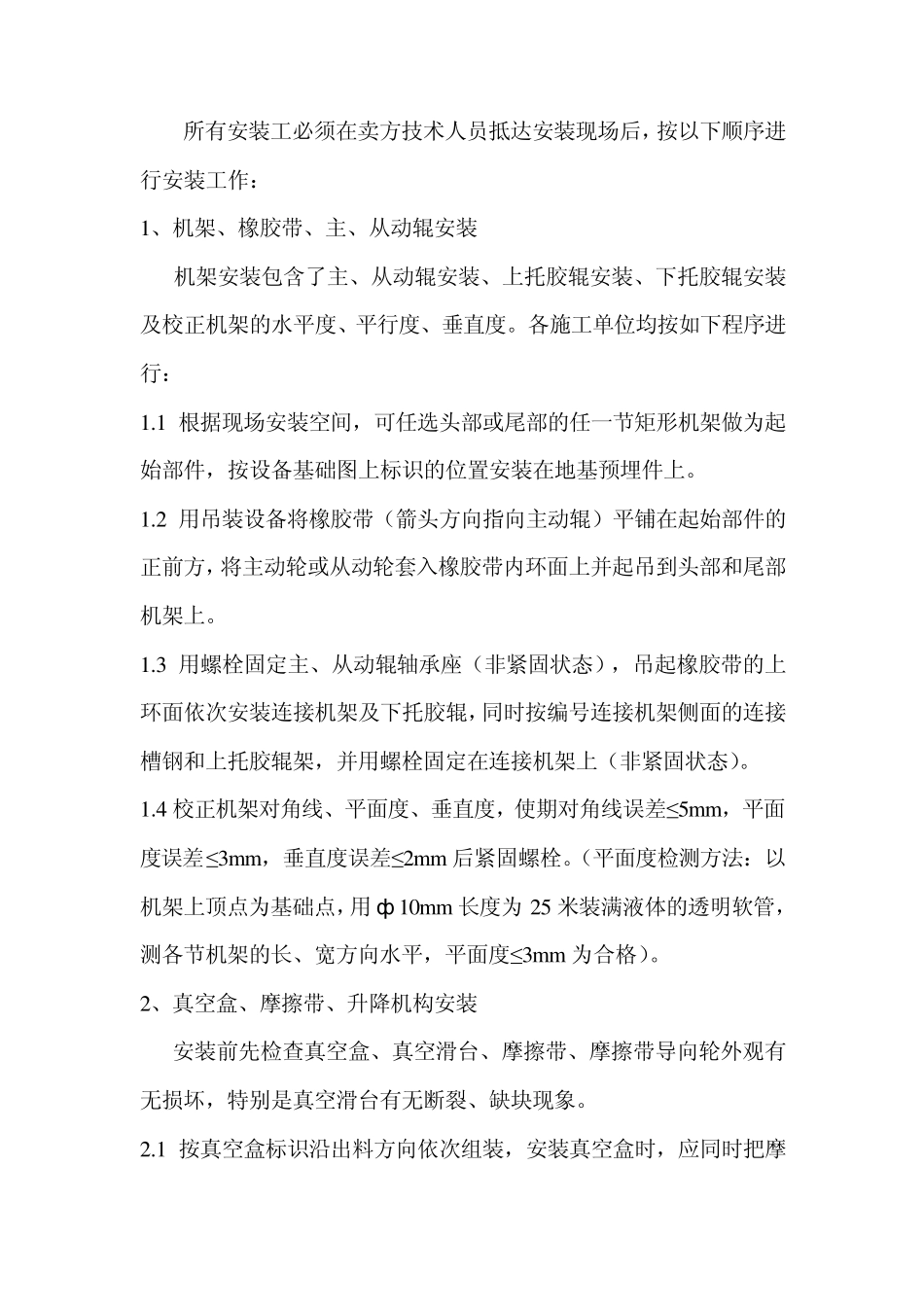

D U 型橡胶带式真空过滤机 安 装 指 导 书 湖州核星机械制造有限公司 前 言 橡胶带式真空过滤机是一种新颖、高效过滤设备。整机主要由机架、真空盒、橡胶带、胶带传动装置、真空切换装置、滤带再生装置、滤带纠偏装置以及真空自动排液系统组成。机架为水平框架式结构，胶带在托辊上连续转动。主动轮通过变频器作无级调速，滤饼通过改向轮曲率半径变化和刮刀装置实现剥离。熟悉各部件的功能、特点是安装工必须掌握的基础知识。 注意事项 安装工必须佩带安全帽，严禁站在已吊起的零部件下面，各零部件连接时应防止手及身体其它部位受到零部件挤压，以免造成人员伤害。 准备工作 按供货清单对零部件进行清点核对，并将各零部件分类堆放，检查各连接件及组装零部件标识是否完整。检查地基基础的平面度，使其平面度≤5m m 。并按设备重量准备起吊设备及安装工具。 所有安装工必须在卖方技术人员抵达安装现场后，按以下顺序进行安装工作： 1、机架、橡胶带、主、从动辊安装 机架安装包含了主、从动辊安装、上托胶辊安装、下托胶辊安装及校正机架的水平度、平行度、垂直度。各施工单位均按如下程序进行： 1.1 根据现场安装空间，可任选头部或尾部的任一节矩形机架做为起始部件，按设备基础图上标识的位置安装在地基预埋件上。 1.2 用吊装设备将橡胶带（箭头方向指向主动辊）平铺在起始部件的正前方，将主动轮或从动轮套入橡胶带内环面上并起吊到头部和尾部机架上。 1.3 用螺栓固定主、从动辊轴承座（非紧固状态），吊起橡胶带的上环面依次安装连接机架及下托胶辊，同时按编号连接机架侧面的连接槽钢和上托胶辊架，并用螺栓固定在连接机架上（非紧固状态）。 1.4 校正机架对角线、平面度、垂直度，使期对角线误差≤5m m ，平面度误差≤3m m ，垂直度误差≤2m m 后紧固螺栓。（平面度检测方法：以机架上顶点为基础点，用 ф 10m m 长度为 25 米装满液体的透明软管，测各节机架的长、宽方向水平，平面度≤3m m 为合格）。 2、真空盒、摩擦带、升降机构安装 安装前先检查真空盒、真空滑台、摩擦带、摩擦带导向轮外观有无损坏，特别是真空滑台有无断裂、缺块现象。 2.1 按真空盒标识沿出料方向依次组装，安装真空盒时，应同时把摩擦带套入，随后安装摩擦带导向轮，并固定在上横梁架角铁上。 2.2 安装摩擦带托辊使其转动完全，安装升降机构，使其升降灵活。 2.3 校正真空盒平面度及直线度，使其平面度误差≤2...
