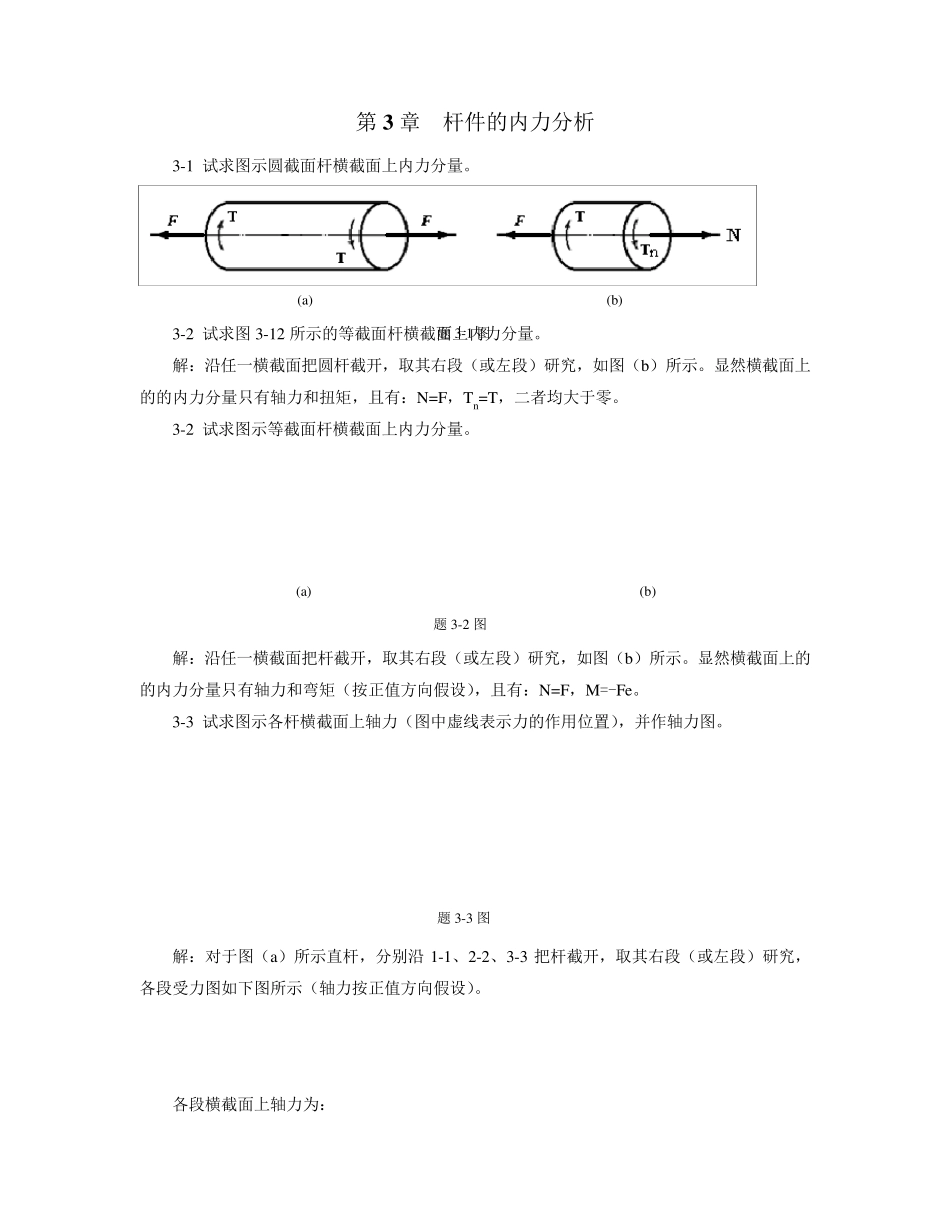

第3 章 杆件的内力分析 3-1 试求图示圆截面杆横截面上内力分量。 3-2 试求图3-12 所示的等截面杆横截面上内力分量。 解：沿任一横截面把圆杆截开，取其右段（或左段）研究，如图（b）所示。显然横截面上的的内力分量只有轴力和扭矩，且有：N=F，Tn=T，二者均大于零。 3-2 试求图示等截面杆横截面上内力分量。 解：沿任一横截面把杆截开，取其右段（或左段）研究，如图（b）所示。显然横截面上的的内力分量只有轴力和弯矩（按正值方向假设），且有：N=F，M=-Fe。 3-3 试求图示各杆横截面上轴力（图中虚线表示力的作用位置），并作轴力图。 解：对于图（a）所示直杆，分别沿1-1、2-2、3-3 把杆截开，取其右段（或左段）研究，各段受力图如下图所示（轴力按正值方向假设）。 各段横截面上轴力为： 题 3-3 图 (a) (b) 题 3-2 图 (a) (b) 题 3-1 图 N1=-F， N2=-2F， N3=0。 轴力图如下： 同理，对于图（b）所示直杆，有（各段受力图略）： N1=2F，N2=F，N2=3F。 轴力图如下： 3-4 试作出图示的两种齿轮布局的扭矩图，哪一种布局对提高传动轴强度有利？ 解：哪一种布局对提高传动轴强度有利的判断标准为看哪种布局的最大扭矩较小。显然，图（a）布局中的最大扭矩为： Tnmax=T2+T3, 而图（b）布局中的最大扭矩为： Tnmax=T2 或Tnmax=T3。 所以，图（b）的布局对提高传动轴强度有利。 ○– -2F -F x F 2F 3F 题 3-4 图 3 -5 试作出图示的各梁剪力图和弯矩图，并求出最大弯矩的值。 题 3 -5 图 解：以下所有求解均以梁最左端为坐标原点，以轴线为x 轴，建立坐标系，利用静力平衡方程求解。 （a）求支座B 的约束反力，由静力平衡方程得： qlqlPRB2 取距原点x 的任意截面，求得剪力方程和弯矩方程如下： )0()()(lxxlqqxPQ )0(212122lxqlxqxqxxPM 作出剪力图和弯矩图，见图（a），从图中可知： 剪力最大值为 qlQ2max 弯矩最大值为 2max23 qlM （b）先求支座A、B 约束反力，由静力平衡方程得： laPRA （负号表示方向向下） llaPRB)( 取距原点x 的任意截面，求得剪力方程和弯矩方程如下： AB 段：)0(lxlaPRQA )0(lxxlaPxRMA BC 段：)(alxlPQ )()(alxlxalPM 作出剪力图和弯矩图，见图（b），从图中可知： 剪力最大值为 PQmax 弯矩最大值...
