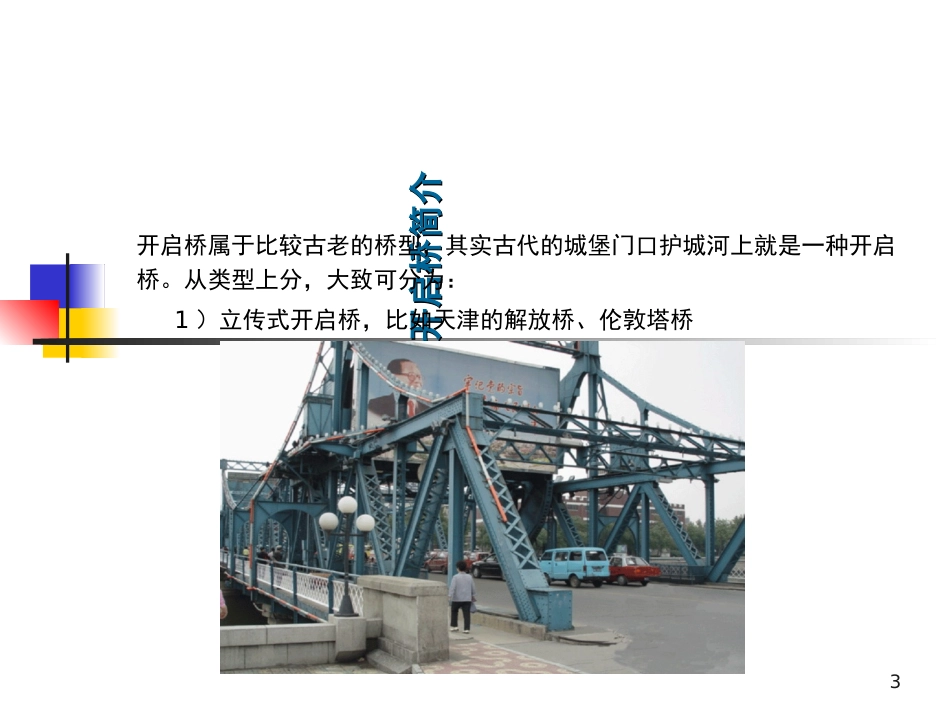

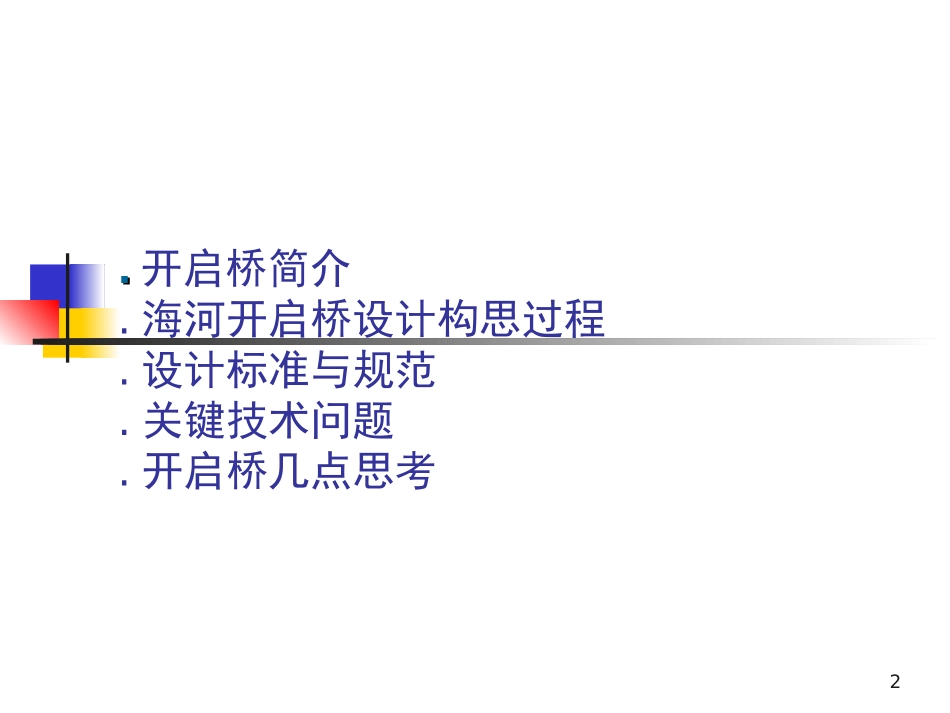

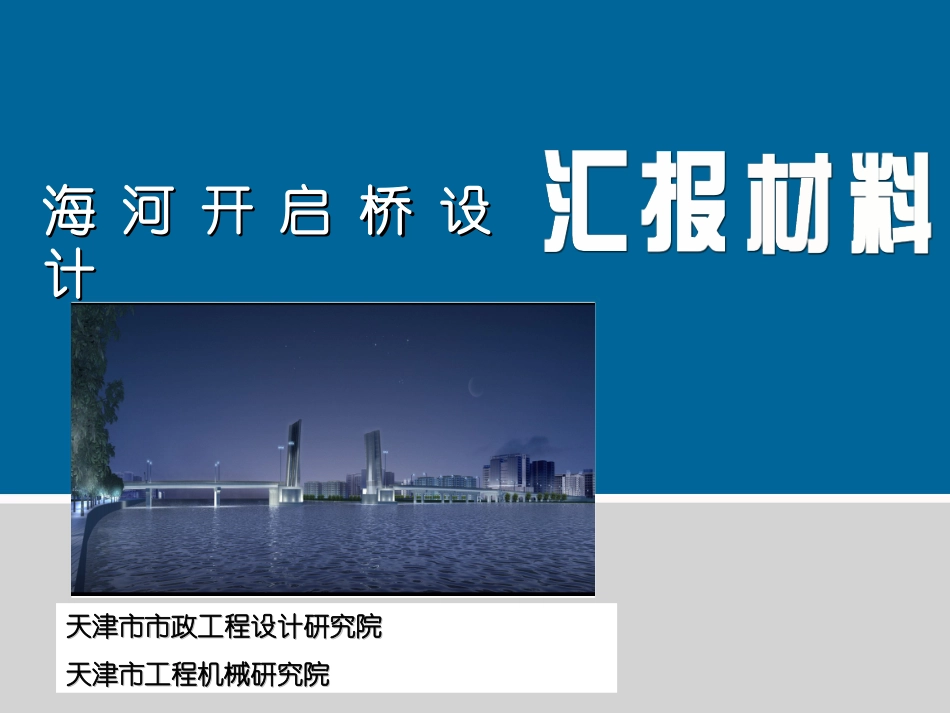

1海河开启桥设海河开启桥设计计天津市市政工程设计研究院天津市市政工程设计研究院天津市工程机械研究院天津市工程机械研究院2..开启桥简介.海河开启桥设计构思过程.设计标准与规范.关键技术问题.开启桥几点思考3一、开启桥简介一、开启桥简介开启桥属于比较古老的桥型,其实古代的城堡门口护城河上就是一种开启桥。从类型上分,大致可分为:1)立传式开启桥,比如天津的解放桥、伦敦塔桥2)直升式开启桥,著名的有天津海门大桥3)平转式开启桥,天津的金汤桥4)平拖式开启桥,天津的金华侨海河开启桥位于滨海新区响螺湾商贸区,是连接响螺湾区域及渔家堡的重要连接通道,对响螺湾区域的开发,沟通海河南北岸,缓解海门大桥的交通压力,具有极为重要的意义。海河开启桥体系为枢轴式立转开启桥,开启主跨76米,开启角度85°,总投资2.8亿。在同类桥梁中国内及亚洲规模及跨径最大,在世界上也属于最大的立转开启桥之一。4一、开启桥简介一、开启桥简介开启桥属于比较古老的桥型,其实古代的城堡门口护城河上就是一种开启桥。从类型上分,大致可分为:1)立传式开启桥,比如天津的解放桥、伦敦塔桥2)直升式开启桥,著名的有天津海门大桥3)平转式开启桥,天津的金汤桥4)平拖式开启桥,天津的金华侨海河开启桥位于滨海新区响螺湾商贸区,是连接响螺湾区域及渔家堡的重要连接通道,对响螺湾区域的开发,沟通海河南北岸,缓解海门大桥的交通压力,具有极为重要的意义。海河开启桥体系为枢轴式立转开启桥,开启主跨76米,开启角度85°,总投资2.8亿。在同类桥梁中国内及亚洲规模及跨径最大,在世界上也属于最大的立转开启桥之一。5一、开启桥简介一、开启桥简介开启桥属于比较古老的桥型,其实古代的城堡门口护城河上就是一种开启桥。从类型上分,大致可分为:2)直升式开启桥,著名的有天津海门大桥6一、开启桥简介一、开启桥简介开启桥属于比较古老的桥型,其实古代的城堡门口护城河上就是一种开启桥。从类型上分,大致可分为:3)平转式开启桥,天津的金汤桥7一、开启桥简介一、开启桥简介开启桥属于比较古老的桥型,其实古代的城堡门口护城河上就是一种开启桥。从类型上分,大致可分为:4)平拖式开启桥,天津的金华侨8二、开启桥设计构思过程二、开启桥设计构思过程1、2003年滨海新区启动响螺湾与于家堡商贸区2、受制于海门桥的交通瓶颈、规划建设海河开启桥3、当年,我们提出了四个开启桥方案,完成了可行性研究4、当年与英国Waterman公司合作,完成开启桥初步设计工作5、04、05年与天津工程机械研究院一起完成了开启桥的施工图设计6、06年多次与英国Waterman公司、机械院论证,完成了施工图审查与优化7、07~今,开工建设,期间进行了英国、意大利、瑞典的设备考察,09年底主桥合拢9二、开启桥设计构思过程二、开启桥设计构思过程海河开启桥位于滨海新区响螺湾商贸区,是连接响螺湾区域及渔家堡的重要连接通道,对响螺湾区域的开发,沟通海河南北岸,缓解海门大桥的交通压力,具有极为重要的意义。海河开启桥体系为枢轴式立转开启桥,开启主跨76米,开启角度85°,总投资2.8亿。在同类桥梁中国内及亚洲规模及跨径最大,在世界上也属于最大的立转开启桥之一。10111213三、设计标准与规范三、设计标准与规范1、海河为VI级航道,本桥参照海门桥标准采用:桥下通航净宽68米,净空大于7.0米(非开启),开启时净空大于31米。最高设计通航水位:2.5米(大沽水平);最低设计通航水位:0.5米(大沽水平);开启285秒,关闭243秒2、设计风速为六级,演算风速为8级3、结构采用规范为现行国家规定的相关规范4、开启桥规范则采用Waterman公司所完成的初步设计标准,同时参考相关的美国规范。(我国尚未有相关的开启桥规范)14四、关键技术问题四、关键技术问题1、桥面铺装的研究:钢桥面铺装本身就是一项科研难题,目前对钢桥面的铺装研究虽然多种多样,但仍未达成共同的结论。本桥结构桥面铺装又较其它桥梁钢桥面铺装受力复杂,因本桥开启时开启角度大,开启频率高,桥面铺装层的耐久性研究将是一项艰难的工作。我们拟定通过模型对比试验,并进行计算分析研究,以实现一种采用新材料、新方...
