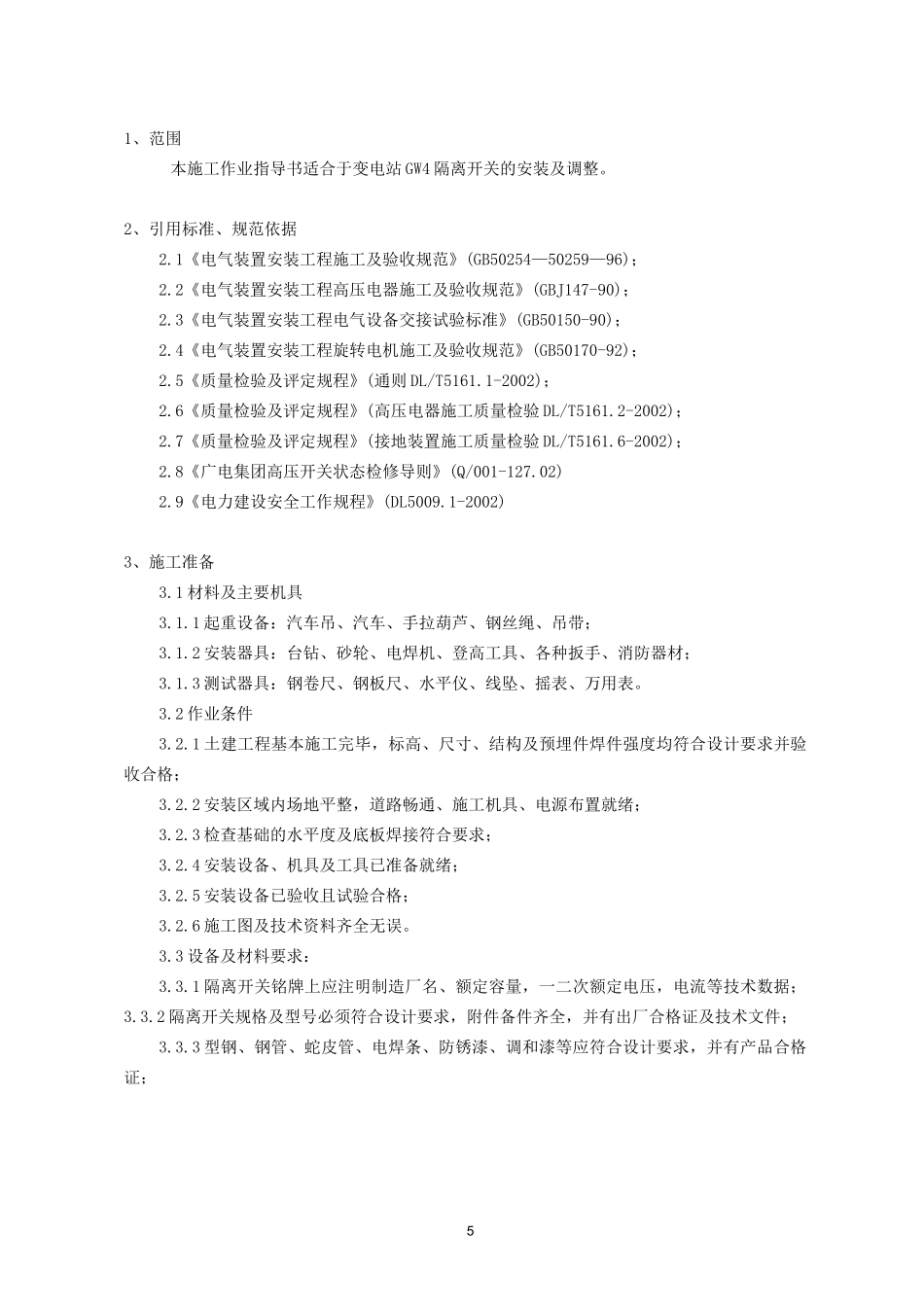

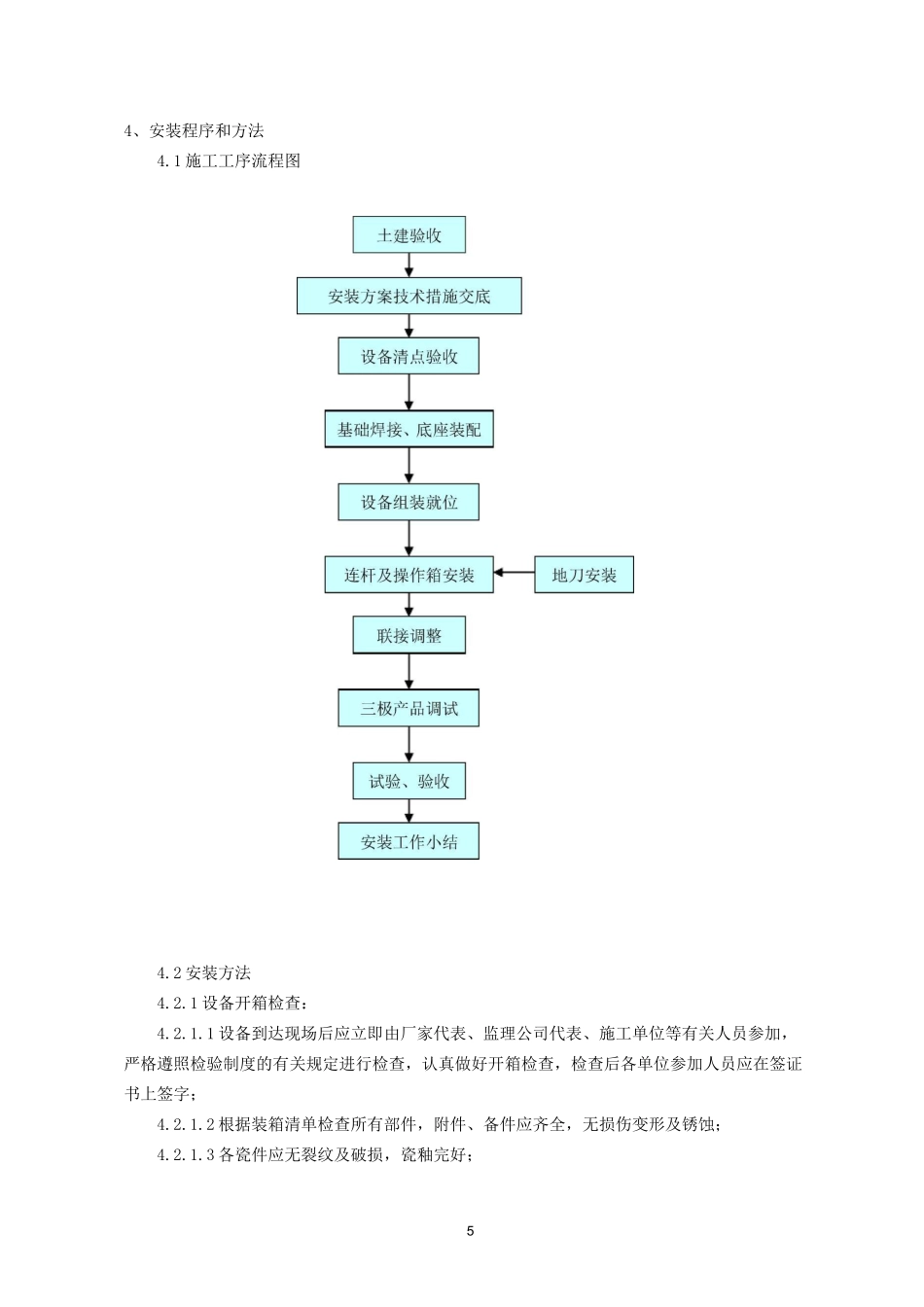

51、范围本施工作业指导书适合于变电站 GW4 隔离开关的安装及调整。2、引用标准、规范依据2.1《电气装置安装工程施工及验收规范》(GB50254—50259—96)；2.2《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)；2.3《电气装置安装工程电气设备交接试验标准》(GB50150-90)；2.4《电气装置安装工程旋转电机施工及验收规范》(GB50170-92)；2.5《质量检验及评定规程》(通则 DL/T5161.1-2002)；2.6《质量检验及评定规程》(高压电器施工质量检验 DL/T5161.2-2002)；2.7《质量检验及评定规程》(接地装置施工质量检验 DL/T5161.6-2002)；2.8《广电集团高压开关状态检修导则》(Q/001-127.02)2.9《电力建设安全工作规程》(DL5009.1-2002)3、施工准备3.1 材料及主要机具3.1.1 起重设备：汽车吊、汽车、手拉葫芦、钢丝绳、吊带；3.1.2 安装器具：台钻、砂轮、电焊机、登高工具、各种扳手、消防器材；3.1.3 测试器具：钢卷尺、钢板尺、水平仪、线坠、摇表、万用表。3.2 作业条件3.2.1 土建工程基本施工完毕，标高、尺寸、结构及预埋件焊件强度均符合设计要求并验收合格；3.2.2 安装区域内场地平整，道路畅通、施工机具、电源布置就绪；3.2.3 检查基础的水平度及底板焊接符合要求；3.2.4 安装设备、机具及工具已准备就绪；3.2.5 安装设备已验收且试验合格；3.2.6 施工图及技术资料齐全无误。3.3 设备及材料要求：3.3.1 隔离开关铭牌上应注明制造厂名、额定容量，一二次额定电压，电流等技术数据；3.3.2 隔离开关规格及型号必须符合设计要求，附件备件齐全，并有出厂合格证及技术文件；3.3.3 型钢、钢管、蛇皮管、电焊条、防锈漆、调和漆等应符合设计要求，并有产品合格证；54、安装程序和方法4.1 施工工序流程图4.2 安装方法4.2.1 设备开箱检查：4.2.1.1 设备到达现场后应立即由厂家代表、监理公司代表、施工单位等有关人员参加，严格遵照检验制度的有关规定进行检查，认真做好开箱检查，检查后各单位参加人员应在签证书上签字；4.2.1.2 根据装箱清单检查所有部件，附件、备件应齐全，无损伤变形及锈蚀；4.2.1.3 各瓷件应无裂纹及破损，瓷釉完好；54.2.1.4 设备铭牌符合设计、厂家技术资料齐全。4.3 设备就位及调整：4.3.1 根据隔离开关安装尺寸及基础支柱的中心线安装基础槽钢，其焊接符合要求；4.3.2按厂家说明书要求在地面上把各相的支柱绝缘子触头组装好，然后逐相起吊，用镀锌螺栓固定底板，根据基础中心（在基础槽钢上定...
