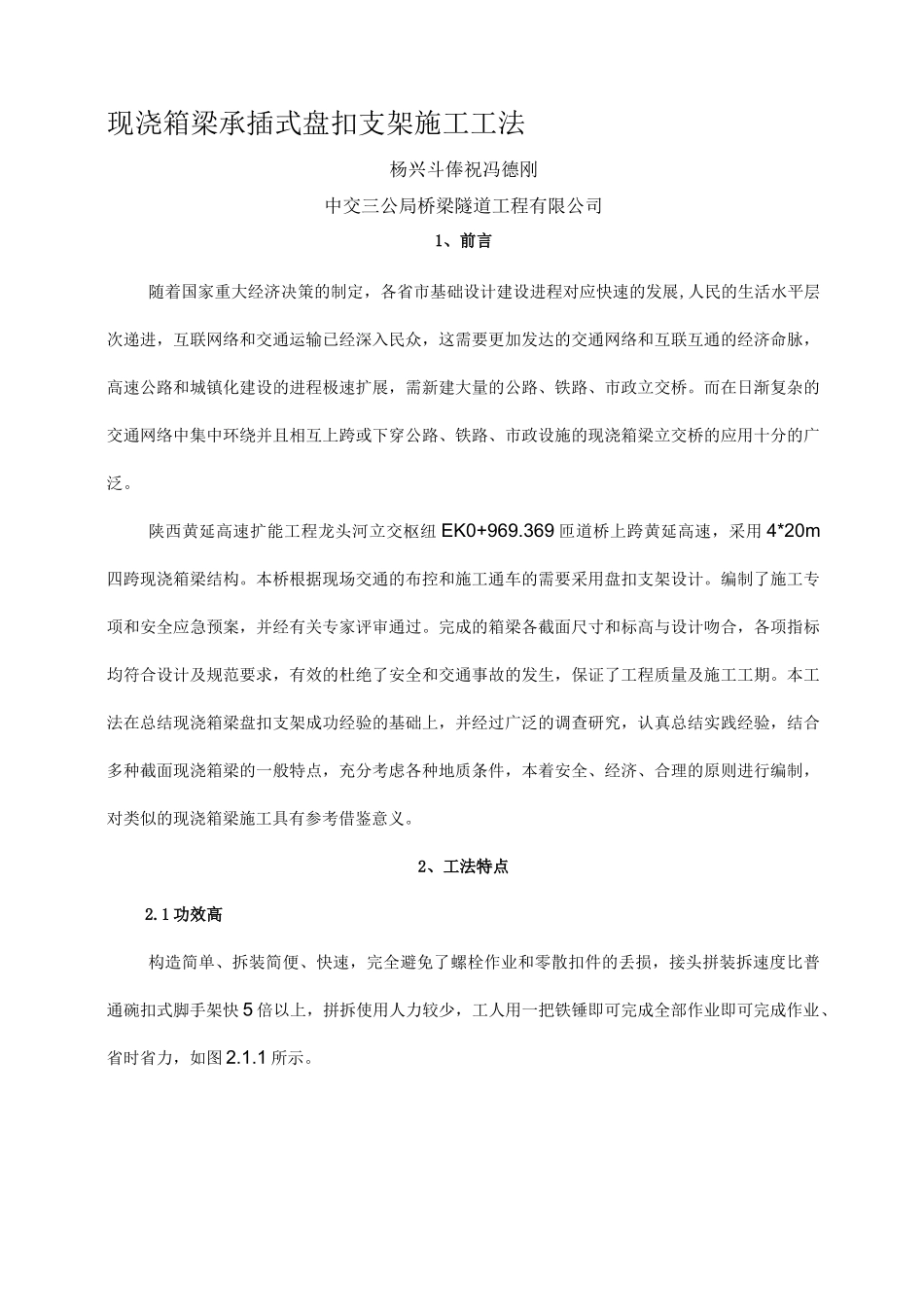

现浇箱梁承插式盘扣支架施工工法杨兴斗俸祝冯德刚中交三公局桥梁隧道工程有限公司1、前言随着国家重大经济决策的制定，各省市基础设计建设进程对应快速的发展,人民的生活水平层次递进，互联网络和交通运输已经深入民众，这需要更加发达的交通网络和互联互通的经济命脉，高速公路和城镇化建设的进程极速扩展，需新建大量的公路、铁路、市政立交桥。而在日渐复杂的交通网络中集中环绕并且相互上跨或下穿公路、铁路、市政设施的现浇箱梁立交桥的应用十分的广泛。陕西黄延高速扩能工程龙头河立交枢纽 EK0+969.369 匝道桥上跨黄延高速，采用 4*20m四跨现浇箱梁结构。本桥根据现场交通的布控和施工通车的需要采用盘扣支架设计。编制了施工专项和安全应急预案，并经有关专家评审通过。完成的箱梁各截面尺寸和标高与设计吻合，各项指标均符合设计及规范要求，有效的杜绝了安全和交通事故的发生，保证了工程质量及施工工期。本工法在总结现浇箱梁盘扣支架成功经验的基础上，并经过广泛的调查研究，认真总结实践经验，结合多种截面现浇箱梁的一般特点，充分考虑各种地质条件，本着安全、经济、合理的原则进行编制，对类似的现浇箱梁施工具有参考借鉴意义。2、工法特点2.1 功效高构造简单、拆装简便、快速，完全避免了螺栓作业和零散扣件的丢损，接头拼装拆速度比普通碗扣式脚手架快 5 倍以上，拼拆使用人力较少，工人用一把铁锤即可完成全部作业即可完成作业、省时省力，如图 2.1.1 所示。园 z「IM 阪点1 述推 JSh1 祐命・3 康甲杆杆嘲抽惓4—水平杆申 1#杆 i 屋头*7—Jtfl12・2 多功能、通用性强由于盘扣钢管支架组拆方便，整体稳定性好，变形小的特点，可根据现场的施工要求，可以组成不同的组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱等多种功能的施工装备。2・3 承载力大、安全可靠接头设计时考虑到自重力的作用，使接头具有可靠的双向自锁能力，作用于横杆上的荷载通过盘扣传递给立杆，盘扣具有很强的抗剪能力。立杆连接是同轴心承插，节点在框架平面内，接头具有抗弯、抗剪、抗扭力学性能，结构稳定，承载力大，同等力。2.4 便于管理维修少、装卸快捷、运输方便、易存放，横杆可提前拆下周转，省材省时。2.5 盘扣式脚手架使用寿命比普通脚手架高很多，一般可以用 10 年以上，由于抛弃了螺栓连接。构件经碰耐磕•就算锈蚀不影响拼拆使用。3、适用范围本工法适用于荷载重、中高墩、地基处理深度较浅的现浇箱梁施工...
