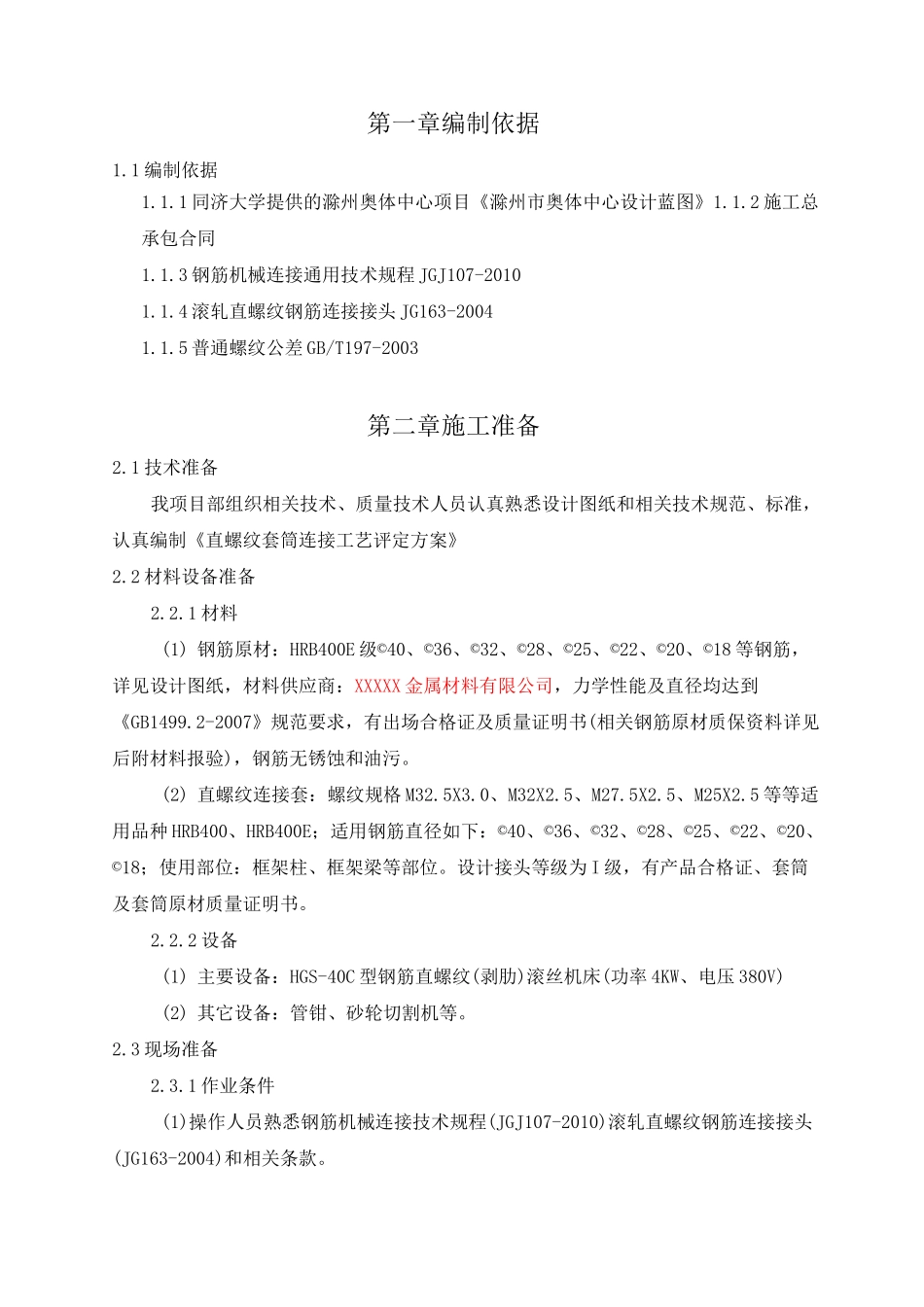

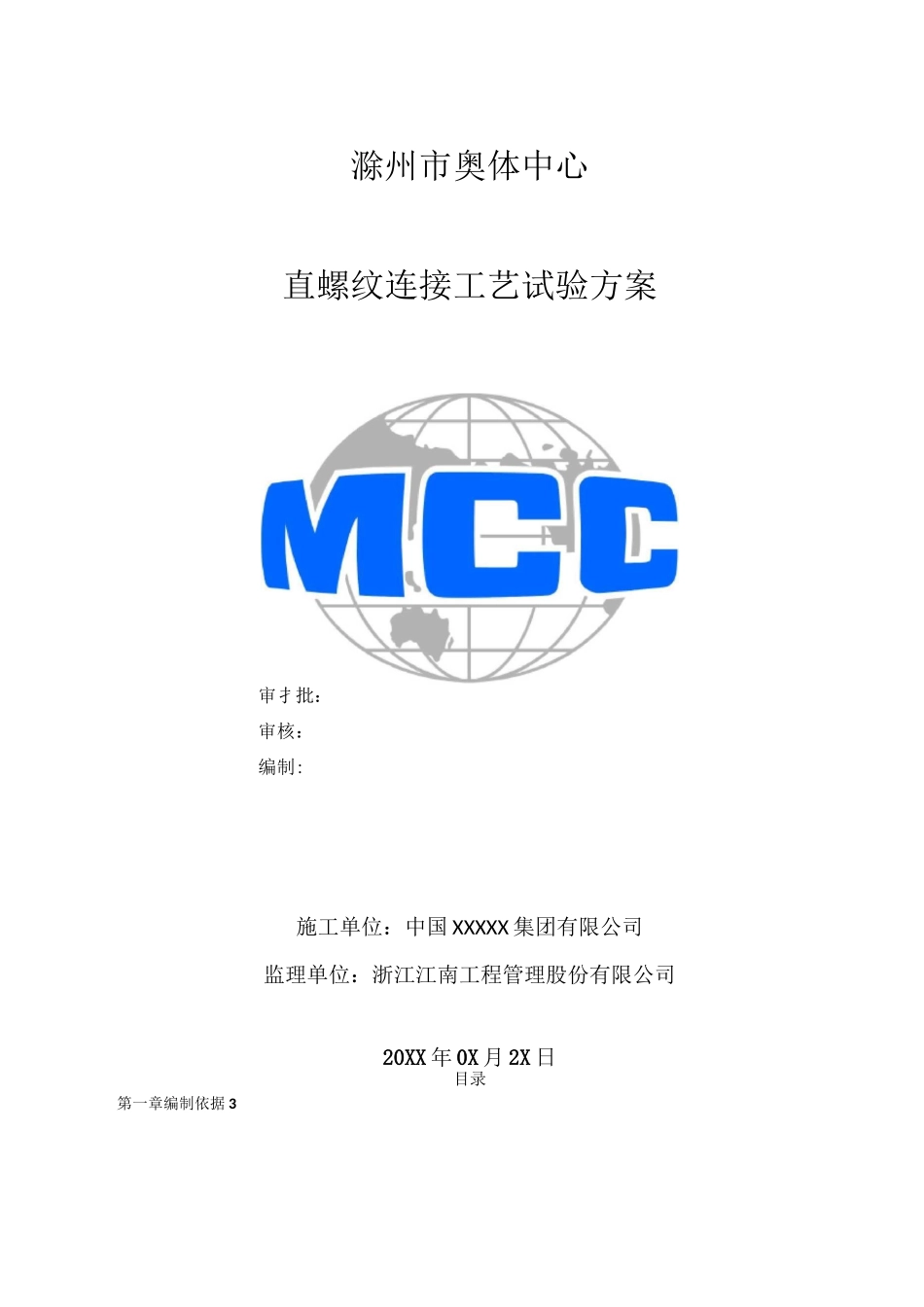

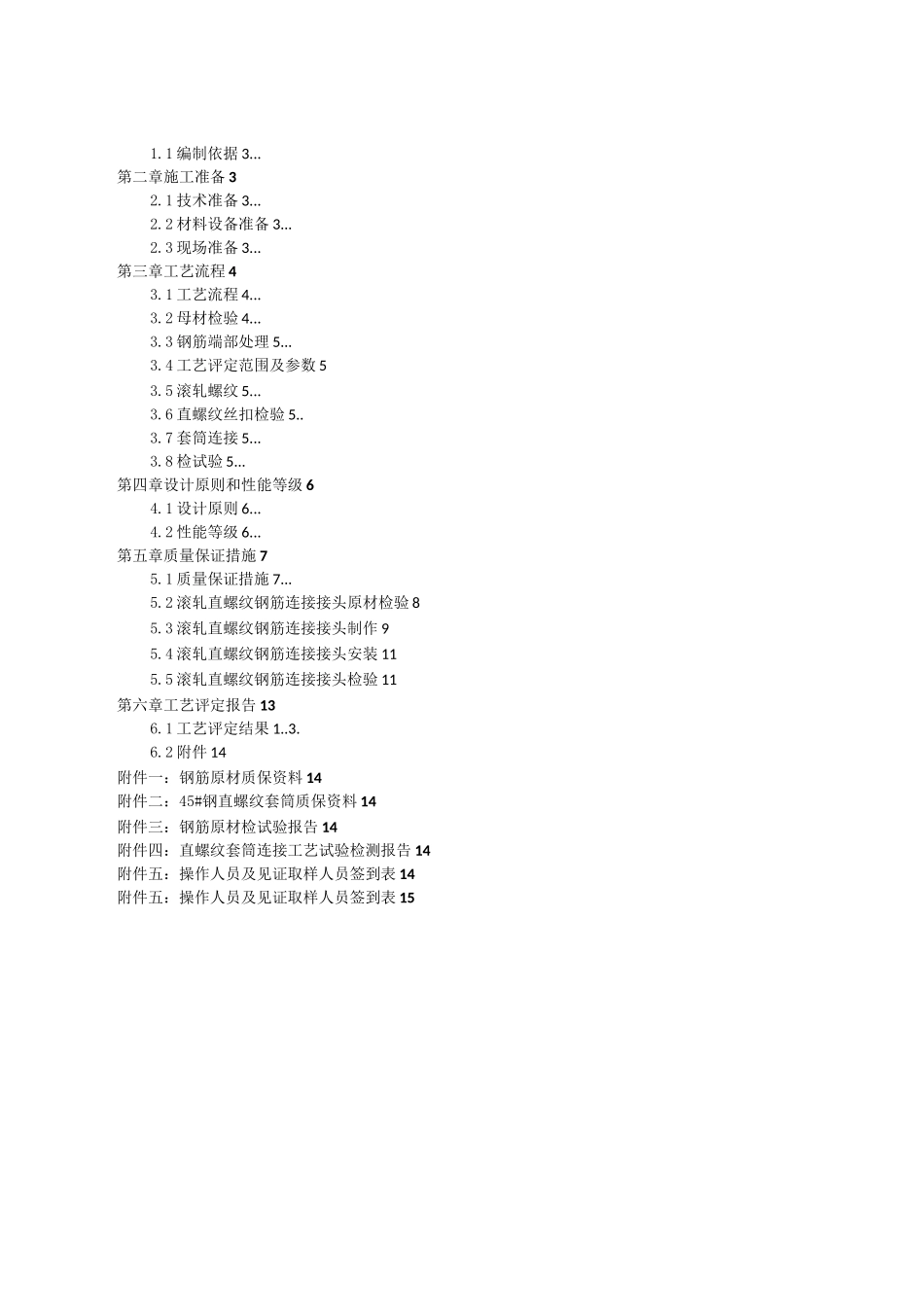

滁州市奥体中心直螺纹连接工艺试验方案审扌批：审核：编制:施工单位：中国 XXXXX 集团有限公司监理单位：浙江江南工程管理股份有限公司20XX 年 0X 月 2X 日目录第一章编制依据 31.1 编制依据 3...第二章施工准备 32.1 技术准备 3...2.2 材料设备准备 3...2.3 现场准备 3...第三章工艺流程 43.1 工艺流程 4...3.2 母材检验 4...3.3 钢筋端部处理 5...3.4 工艺评定范围及参数 53.5 滚轧螺纹 5...3.6 直螺纹丝扣检验 5..3.7 套筒连接 5...3.8 检试验 5...第四章设计原则和性能等级 64.1 设计原则 6...4.2 性能等级 6...第五章质量保证措施 75.1 质量保证措施 7...5.2 滚轧直螺纹钢筋连接接头原材检验 85.3 滚轧直螺纹钢筋连接接头制作 95.4 滚轧直螺纹钢筋连接接头安装 115.5 滚轧直螺纹钢筋连接接头检验 11第六章工艺评定报告 136.1 工艺评定结果 1..3.6.2 附件 14附件一：钢筋原材质保资料 14附件二：45#钢直螺纹套筒质保资料 14附件三：钢筋原材检试验报告 14附件四：直螺纹套筒连接工艺试验检测报告 14附件五：操作人员及见证取样人员签到表 14附件五：操作人员及见证取样人员签到表 15第一章编制依据1.1 编制依据1.1.1 同济大学提供的滁州奥体中心项目《滁州市奥体中心设计蓝图》1.1.2 施工总承包合同1.1.3 钢筋机械连接通用技术规程 JGJ107-20101.1.4 滚轧直螺纹钢筋连接接头 JG163-20041.1.5 普通螺纹公差 GB/T197-2003第二章施工准备2.1 技术准备我项目部组织相关技术、质量技术人员认真熟悉设计图纸和相关技术规范、标准，认真编制《直螺纹套筒连接工艺评定方案》2.2 材料设备准备2.2.1 材料(1) 钢筋原材：HRB400E 级©40、©36、©32、©28、©25、©22、©20、©18 等钢筋，详见设计图纸，材料供应商：XXXXX 金属材料有限公司，力学性能及直径均达到《GB1499.2-2007》规范要求，有出场合格证及质量证明书(相关钢筋原材质保资料详见后附材料报验)，钢筋无锈蚀和油污。(2) 直螺纹连接套：螺纹规格 M32.5X3.0、M32X2.5、M27.5X2.5、M25X2.5 等等适用品种 HRB400、HRB400E；适用钢筋直径如下：©40、©36、©32、©28、©25、©22、©20、©18；使用部位：框架柱、框架梁等部位。设计接头等级为 I 级，有产品合格证、套筒及套筒原材质量证明书。2.2.2 设备(1) 主要设备：HGS-40C 型钢筋直螺纹(剥肋)滚丝机床(功率 4KW、电压 380V)(2) 其它设备：管...
