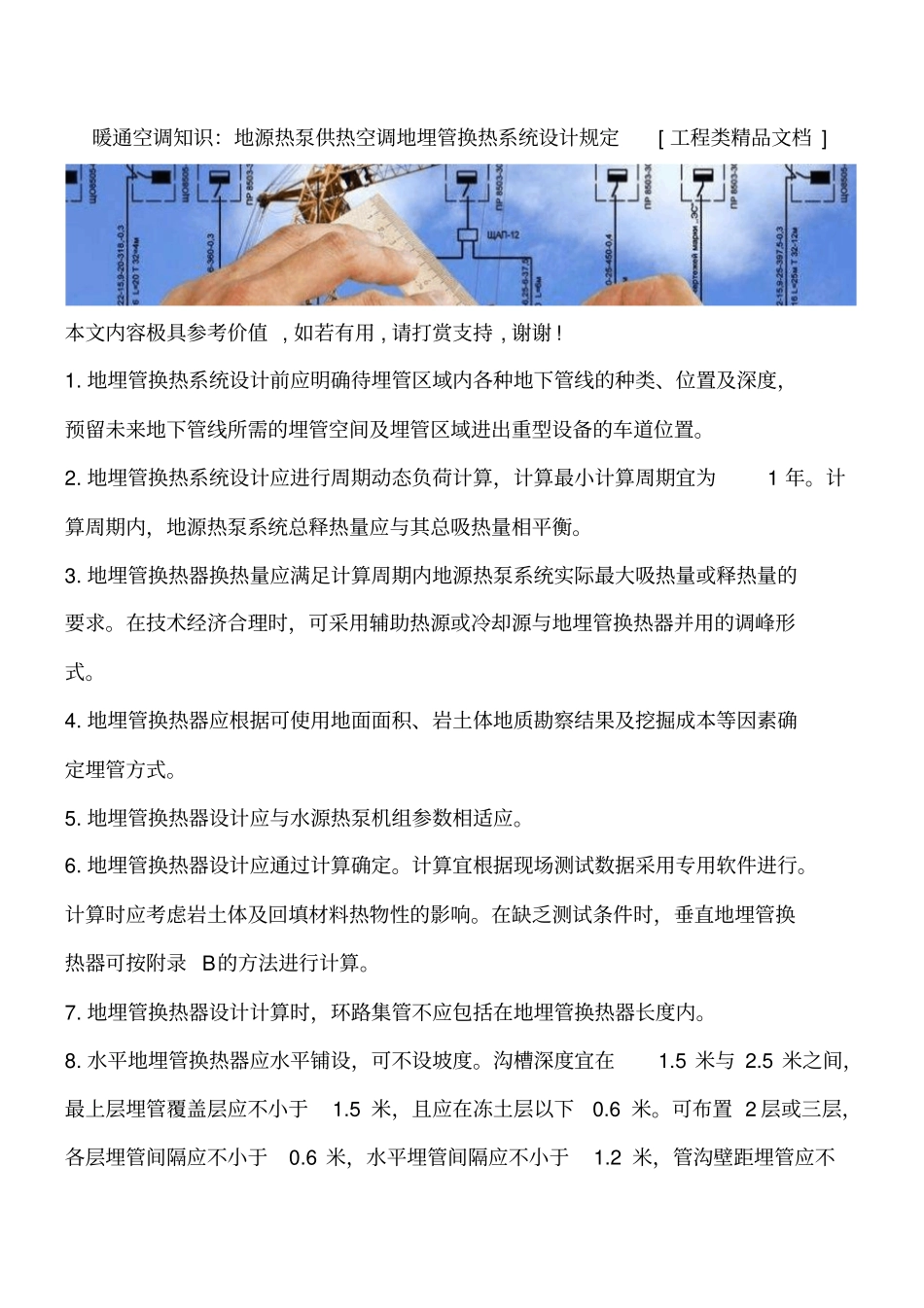

暖通空调知识:地源热泵供热空调地埋管换热系统设计规定[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 1. 地埋管换热系统设计前应明确待埋管区域内各种地下管线的种类、位置及深度,预留未来地下管线所需的埋管空间及埋管区域进出重型设备的车道位置。2. 地埋管换热系统设计应进行周期动态负荷计算,计算最小计算周期宜为1 年。计算周期内,地源热泵系统总释热量应与其总吸热量相平衡。3. 地埋管换热器换热量应满足计算周期内地源热泵系统实际最大吸热量或释热量的要求。在技术经济合理时,可采用辅助热源或冷却源与地埋管换热器并用的调峰形式。4. 地埋管换热器应根据可使用地面面积、岩土体地质勘察结果及挖掘成本等因素确定埋管方式。5. 地埋管换热器设计应与水源热泵机组参数相适应。6. 地埋管换热器设计应通过计算确定。计算宜根据现场测试数据采用专用软件进行。计算时应考虑岩土体及回填材料热物性的影响。在缺乏测试条件时,垂直地埋管换热器可按附录 B的方法进行计算。7. 地埋管换热器设计计算时,环路集管不应包括在地埋管换热器长度内。8. 水平地埋管换热器应水平铺设,可不设坡度。沟槽深度宜在1.5 米与 2.5 米之间,最上层埋管覆盖层应不小于1.5 米,且应在冻土层以下0.6 米。可布置 2 层或三层,各层埋管间隔应不小于0.6 米,水平埋管间隔应不小于1.2 米,管沟壁距埋管应不小于 0.6 米。9. 垂直地埋管换热器埋管深度应大于20m,钻孔孔径应不小于0.11m,钻孔间距应满足换热需要,水平连接管的深度宜在1.5m 以下。10. 地埋管换热器管内流体应保持紊流流态,水平干管坡度宜为0.002 。11. 地埋管环路两端应分别与供、回水环路集管相连接,且宜同程布置。每对供、回水集管连接的地埋管环路数宜相等。12. 地埋管换热器安装位置应远离水井及室外排水设施,并宜靠近机房或以机房为中心设置。铺设供、回水集管的管沟宜分开布置;供、回水集管的间距应不小于0.6m。13. 地埋管换热系统应设自动充液及泄漏报警系统。需要防冻的地区,应设防冻保护装置。14. 地埋管换热系统应根据地质特征确定回填料配方,回填料的导热系数应不低于钻孔外和沟槽外岩土体的导热系数。15. 地埋管换热系统设计时应根据实际选用的传热介质的水力特性进行水力计算。地埋管压力损失可按附录C的方法进行计算。16. 地埋管换热系统宜采用变流量设计,每kW供冷或供热量循环泵的运行电耗不宜大于 43...
