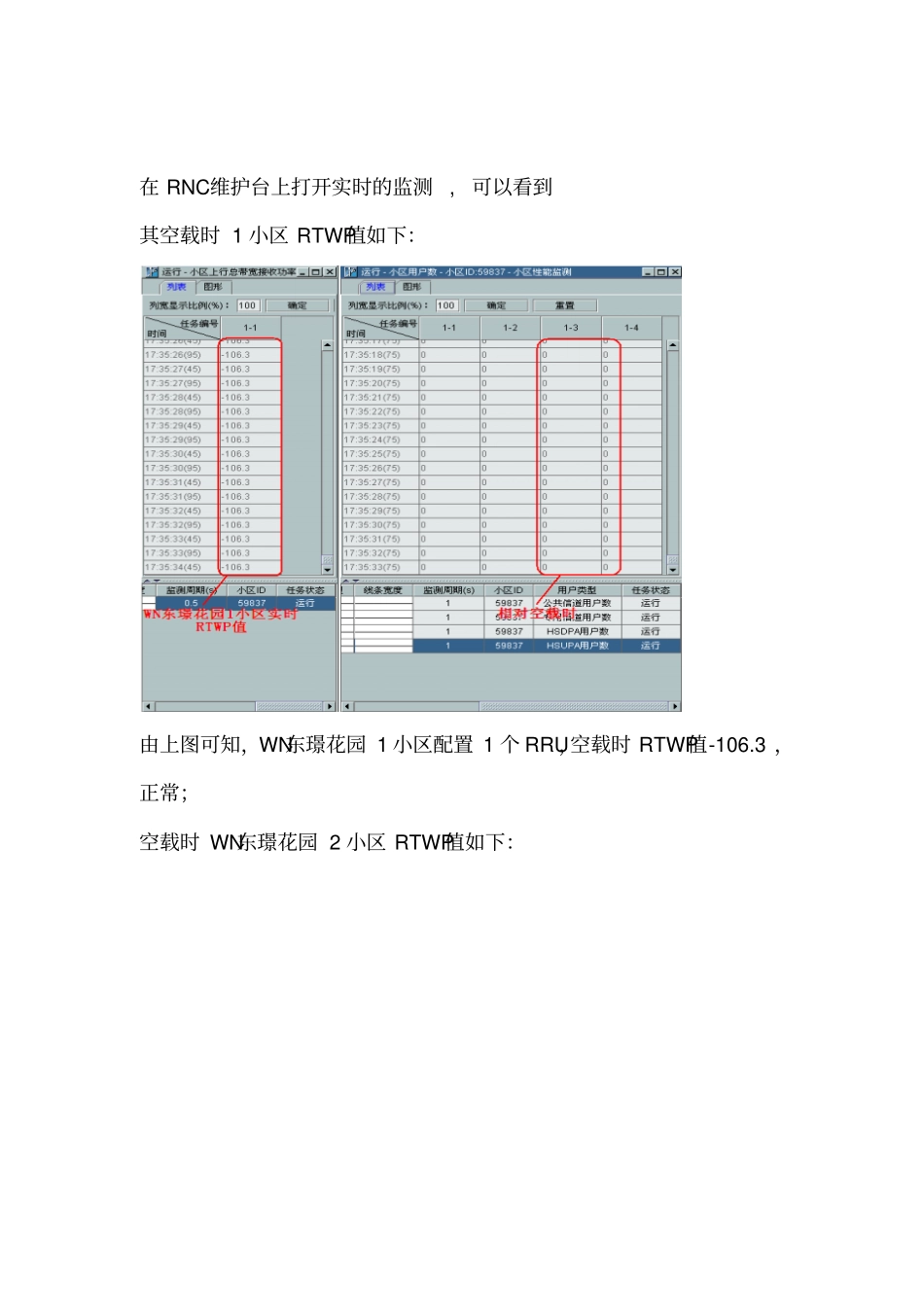

RTWP值异常分析指导书1. 概述RTWP (Received total wideband power), 表征的是基站在天馈口接收到的功率，根据3GPP TS 255.133 协议的定义，在理想的情况下，在空载的时候RTWP为-106.4dBm. RTWP 的数据一般可以作为上行干扰的参考值 , 一般来说 , 如果 RTWP 值超过 -100dbm 以上 , 我们认为存在严重的上行干扰. 如果数值在 -100dbm 及其-106dbm之间, 认为存在一定的干扰 . 某市 WCDMA 的室分站点一般采用的是BBU+RRU 的硬件结构 , RRU 的级联会造成底噪的抬升. RTWP的描述是在小区内只有一个RRU的情况，这时 RNC侧的 RTWP值是 RRU上报的主分集线性功率的平均值。如果是多个 RRU构成了分布式小区，则RNC侧的 RTWP值是每个RRU上报的主集 RTWP值的线性功率的和。理论上小区在空载时，RNC侧的 RTWP值为公式如下 : RTWP值=-106.4dBm+10*log （n），n 为小区中 RRU的个数，目前的室分站点存在多载波的情况, 如比较多的双载波及其三载波的情况 . 不同载波的 RTWP 值会存在轻微的差距 , 根据经验的数据, 正常的差距在 1db 以内. 如果差距较大 , 可以判断异常 . 2. RTWP 数据的监控 RTWP 数据的获取必须在没有话务量的情况下. 在有话务情况下, RTWP 的抬升是正常的 . 特别是在多载波的情况下, 由于多载波的策略 , 不同载波承载的业务不同, RTWP 的抬升可能有较大的差异. 我们一般有两种方法获取RTWP 的数据 . 可以通过实时的监测及其通过话统来采集 . 2.1 实时的监控实时的监控主要是在定位故障时候, 可以实时看到 RTWP 的变化 . 如进行硬件调整及其话务变化时进行监控. 如下所示 , WN 东璟花园数据配置如下：NodeB Name NodeB ID RNC Cell ID Config Type DL frequency Scrambling Code 5983 RNC06 59837 S11 10713 445 5983 RNC06 59839 S11 10713 439 在 RNC 维护台上打开实时的监测, 可以看到其空载时 1 小区 RTWP值如下：由上图可知，WN东璟花园 1 小区配置 1 个 RRU，空载时 RTWP值-106.3 ，正常；空载时 WN东璟花园 2 小区 RTWP值如下：由上图可知，WN东璟花园 2 小区配置 2 个 RRU，空载时 RTWP值-103.5 ，正常. 2.2 话统数据的采集非实时监控根据监控间隔又可分话统监控与趋势的RTWP监控。话统监控方法如下：性能—结果查询—展开用户树—展开public01—右键点击RTWP16—查询—指定，弹出指定查...
