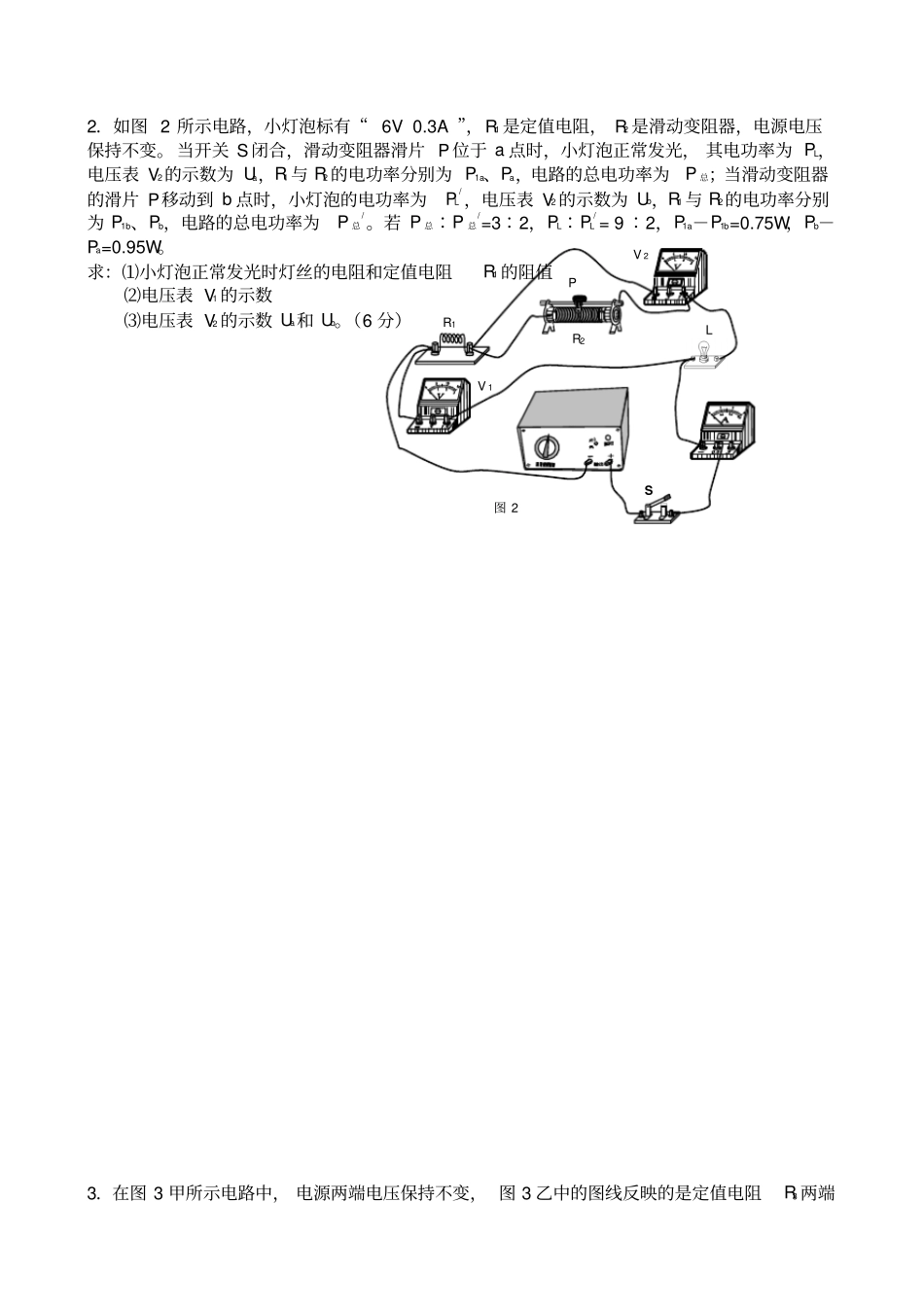

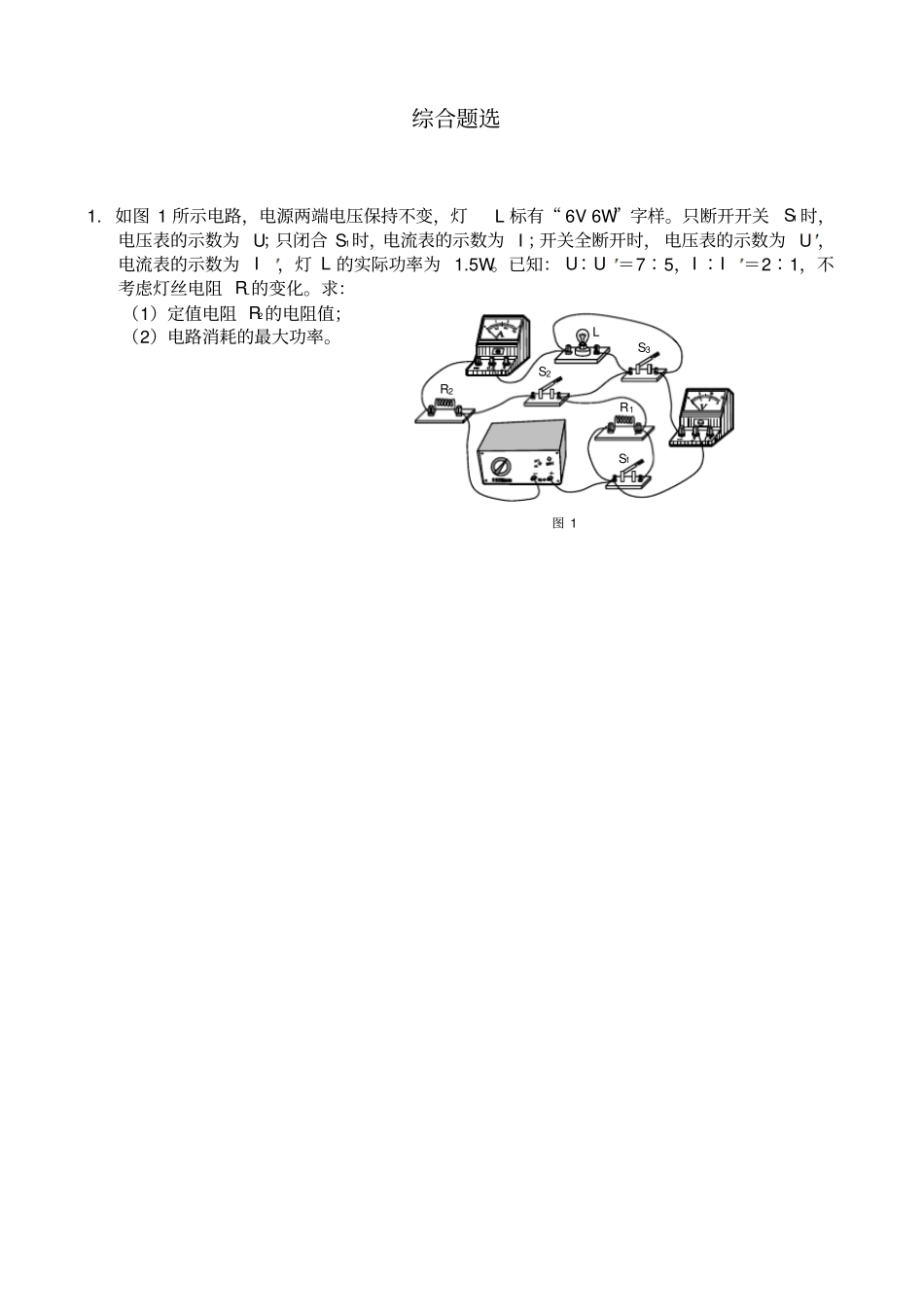

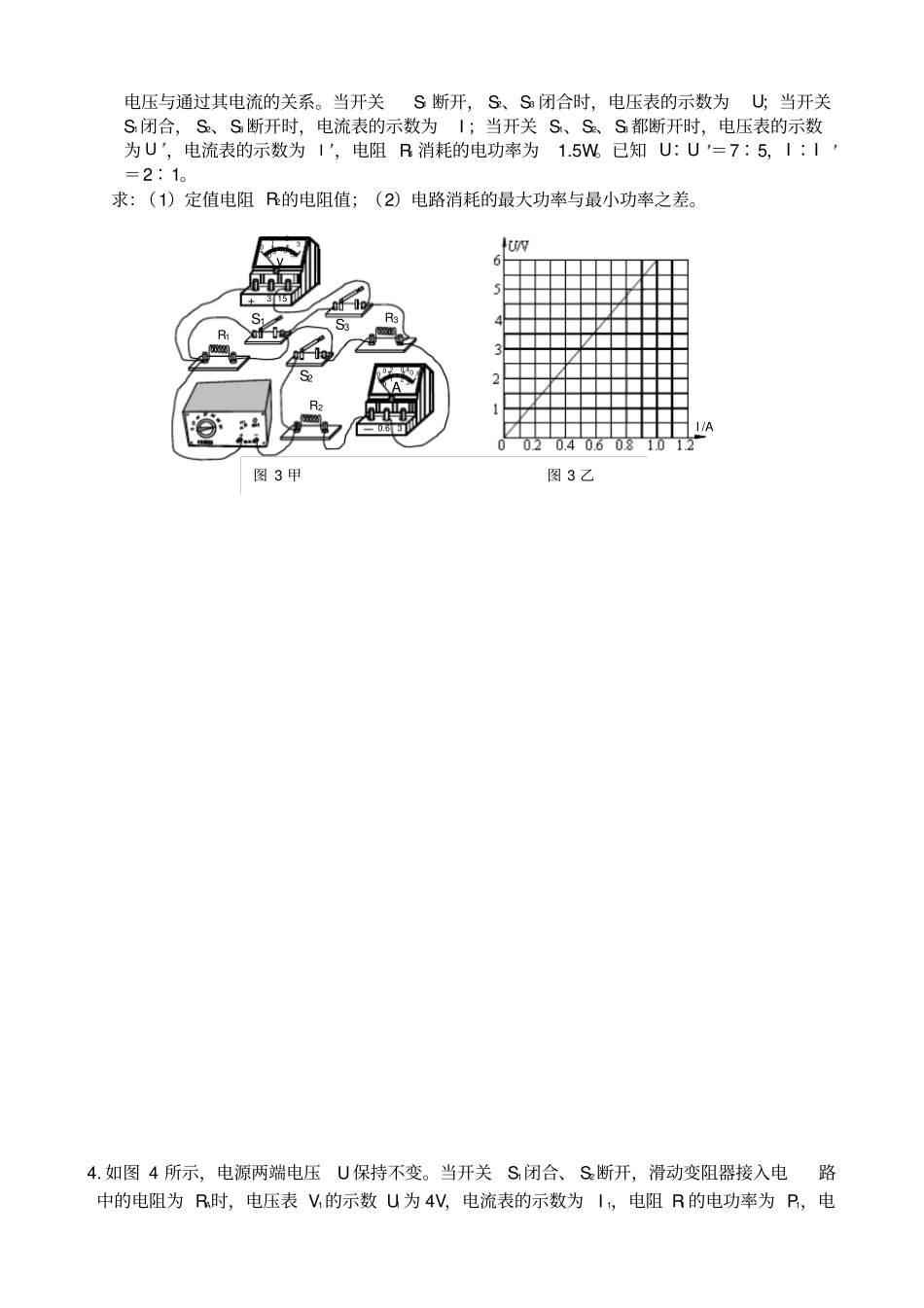

综合题选1. 如图 1 所示电路，电源两端电压保持不变，灯L 标有“ 6V 6W”字样。只断开开关S1 时，电压表的示数为 U；只闭合 S1时，电流表的示数为 I ；开关全断开时， 电压表的示数为 U ，电流表的示数为I ，灯 L 的实际功率为 1.5W。已知： U∶U ＝7∶5，I ∶I ＝2∶1，不考虑灯丝电阻 RL的变化。求：（1）定值电阻 R2的电阻值；（2）电路消耗的最大功率。R1S1S2L S3R2图 1 2．如图 2 所示电路，小灯泡标有“ 6V 0.3A ”，R1 是定值电阻， R2 是滑动变阻器，电源电压保持不变。 当开关 S 闭合，滑动变阻器滑片 P 位于 a 点时，小灯泡正常发光， 其电功率为 PL，电压表 V2的示数为 Ua，R1 与 R2 的电功率分别为 P1a、Pa，电路的总电功率为P 总；当滑动变阻器的滑片 P移动到 b 点时，小灯泡的电功率为PL/，电压表 V2 的示数为 Ub，R1 与 R2的电功率分别为 P1b、Pb，电路的总电功率为P 总/。若 P 总∶P 总/=3∶2，PL∶PL/ = 9 ∶2，P1a－P1b=0.75W，Pb－Pa=0.95W。求：⑴小灯泡正常发光时灯丝的电阻和定值电阻R1 的阻值⑵电压表 V1 的示数⑶电压表 V2 的示数 Ua和 Ub。（6 分）3．在图 3 甲所示电路中， 电源两端电压保持不变， 图 3 乙中的图线反映的是定值电阻R3 两端R1 S图 2 L P R2 V 2 V 1 电压与通过其电流的关系。当开关S1 断开， S2、S3 闭合时，电压表的示数为U；当开关S1闭合， S2、S3 断开时，电流表的示数为I ；当开关 S1、S2、S3 都断开时，电压表的示数为 U ，电流表的示数为I ，电阻 R3 消耗的电功率为1.5W。已知 U∶U ＝7∶5，I ∶I ＝2∶1。求：（1）定值电阻 R2的电阻值；（2）电路消耗的最大功率与最小功率之差。4. 如图 4 所示，电源两端电压U 保持不变。当开关S1闭合、 S2断开，滑动变阻器接入电路中的电阻为 RA时，电压表 V1的示数 U1 为 4V，电流表的示数为I 1，电阻 R1 的电功率为 P1，电R1R2R3v 01230 5 10 15+ 3 15 A 00 12 30 .60.4 0 .20.6 3 S1S2S3I /A 图 3 甲图 3 乙阻 RA的电功率为 PA；当开关 S1、S2 都闭合，滑动变阻器接入电路中的电阻为RB时，电压表V2 的示数为 U2，电流表的示数为 I 2，电阻 R1的电功率 P1′ 为 8W，电阻 RB的电功率为 PB。已知：P1: P 1′ =1:4 ，U1: U2=1:1，PA: P B=3:4 。求：（1）I 1与 I2的比值；（2）电...
