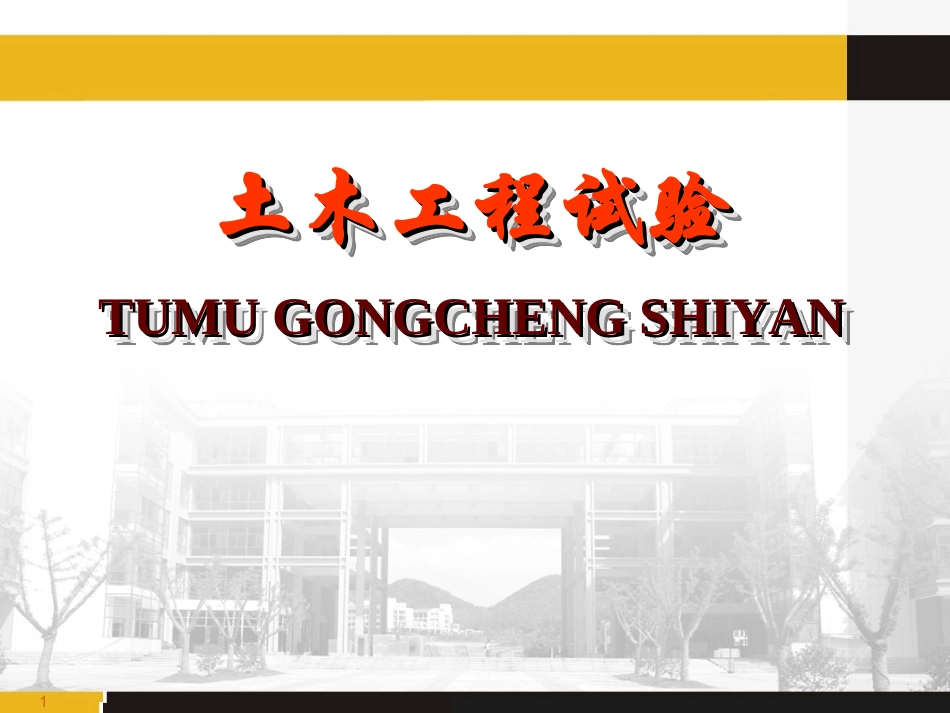

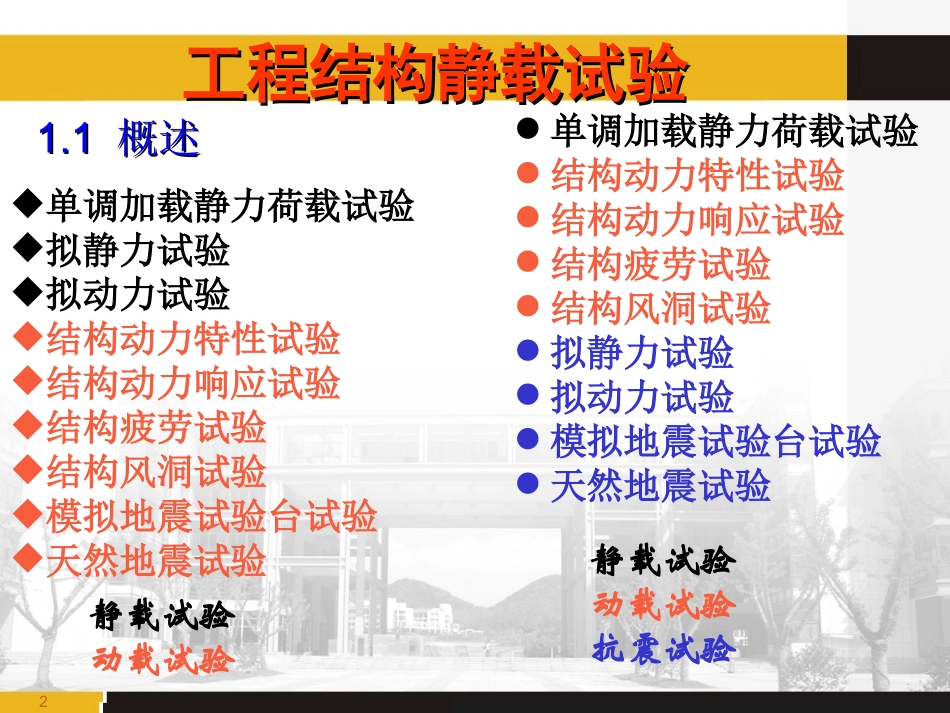

1土木工程试验土木工程试验TUMUGONGCHENGSHIYANTUMUGONGCHENGSHIYAN土木工程试验土木工程试验TUMUGONGCHENGSHIYANTUMUGONGCHENGSHIYAN21.11.1概述概述工程结构静载试验工程结构静载试验单调加载静力荷载试验拟静力试验拟动力试验结构动力特性试验结构动力响应试验结构疲劳试验结构风洞试验模拟地震试验台试验天然地震试验静载试验动载试验单调加载静力荷载试验结构动力特性试验结构动力响应试验结构疲劳试验结构风洞试验拟静力试验拟动力试验模拟地震试验台试验天然地震试验静载试验动载试验抗震试验31.11.1概述概述定义：单调加载静力试验是指在短时期内对试验对象进行平稳的一次连续施加荷载，荷载从“零”开始一直加到结构构件破坏，或是在短时期内平稳地施加若干次预定的重复荷载后，再连续增加荷载直到结构构件破坏单调加载静力试验是最普遍的试验类型。单调加载静力试验主要用于模拟结构承受静荷载作用下观测和研究结构构件的强度、刚度、抗裂性等基本性能和破坏机制。41.21.2加载方案设计加载方案设计1.2.11.2.1试验荷载图式试验荷载图式单调静力荷载试验是指试验荷载逐渐单调增加到结构破坏或预定的状态目标，研究结构受力性能的试验。荷载图式：荷载在构件上的布置形式（类型和分布方式）;设计原则：与理论计算图示一致或内力等效的荷载图示。5即试验期间荷载与试件的关系（或称荷载谱），包含荷载程序与荷载大小。荷载程序三阶段图6-2静载试验加载程序•预加载•正式加载•卸载1.2.21.2.2试验荷载制度试验荷载制度1.21.2加载方案设计加载方案设计61预加载预加载的目的是：①使试件各部分接触良好，进入正常工作状态，荷载与变形关系趋于稳定；②检验全部试验装置是否可靠；③检验全部量测仪表工作正常与否；④检查现场组织和人员的情况，使他们熟悉自己的任务和职责，以保证试验工作顺利进行。预加载一般分三级；三次；每级取标准荷载的20％；脆性材料结构，不宜超过计算开裂荷载的70％(含自重)。1.2.21.2.2试验荷载制度试验荷载制度7•分级加载分级加载目的：①加载速度易控制；②变形易观测及分析；③各点加载易协调。图6-2静载试验加载程序1.2.21.2.2试验荷载制度试验荷载制度2正式加载82正式加载分级：正常使用荷载之前，每级加载值不应大于正常使用荷载的20％，一般分5级加至正常使用荷载；接近极限或开裂荷载时减小荷载范围增加次数。满载时间：标准短期荷载作用下的持续时间。混凝土及钢30min。空载时间：受载结构卸载后到下一次重新开始受载之间的间歇时间称空载时间。混凝土45分钟；钢30分钟。1.2.21.2.2试验荷载制度试验荷载制度93卸载卸载一般可按加载级距进行，也可以放大1倍或分2次卸完。1.2.21.2.2试验荷载制度试验荷载制度101.3.11.3.1受弯构件的试验受弯构件的试验1.31.3常见结构构件静载试验常见结构构件静载试验1.试件的安装和加载方法(1)简支座与固定支座的实现(2)应尽量保证加载面与支承面平整（砂浆、垫沙层、橡胶+钢板）加载方法：千斤顶+分配梁最常见一般采用等效荷载的加载图式（按照所研究的界面位置）111.3.11.3.1受弯构件的试验受弯构件的试验2.试验项目和测点布置：1)挠度测量梁的挠度f，P－f曲线、框架的P－Δ曲线、节点的P－γ曲线梁的真实挠度fa)剔除支座位移；b)对宽度较大的梁，两边对称贴片，以消除扭转的影响（支座偏心、加载点偏心）；c)挠度的预计大小（选择仪器的量程）。122)应变测量一般在以下几个截面上：M+max、M-max、σl、σy或弯矩突变处；贴片的原则：①按应变梯度；②受拉区少、压区密（如采用引伸仪则不用）；③一般情况下多采用不均匀布置的方法。a)单向应力测定：单向片b)平面应力测定：多个单向片、应变花c)箍筋和弯筋应力测量：预埋式和表面开槽式d)翼缘与孔边应力测量：连续贴片（力学分析结果）e)校核测点：不受力位置，检验系统误差1.3.11.3.1受弯构件的试验受弯构件的试验133）裂缝测量裂缝包括：弯曲裂缝、剪切裂缝、弯剪裂缝。基于力学分析，在裂缝位置的垂直方向布置测点。裂缝永远与σl垂直（事故处理常用原则）。裂缝...
