最终鄂尔多斯营盘壕煤炭有限公司ZY20000_35_68D液压支架SAC型电液控制系统技术协议20160406资料VIP免费

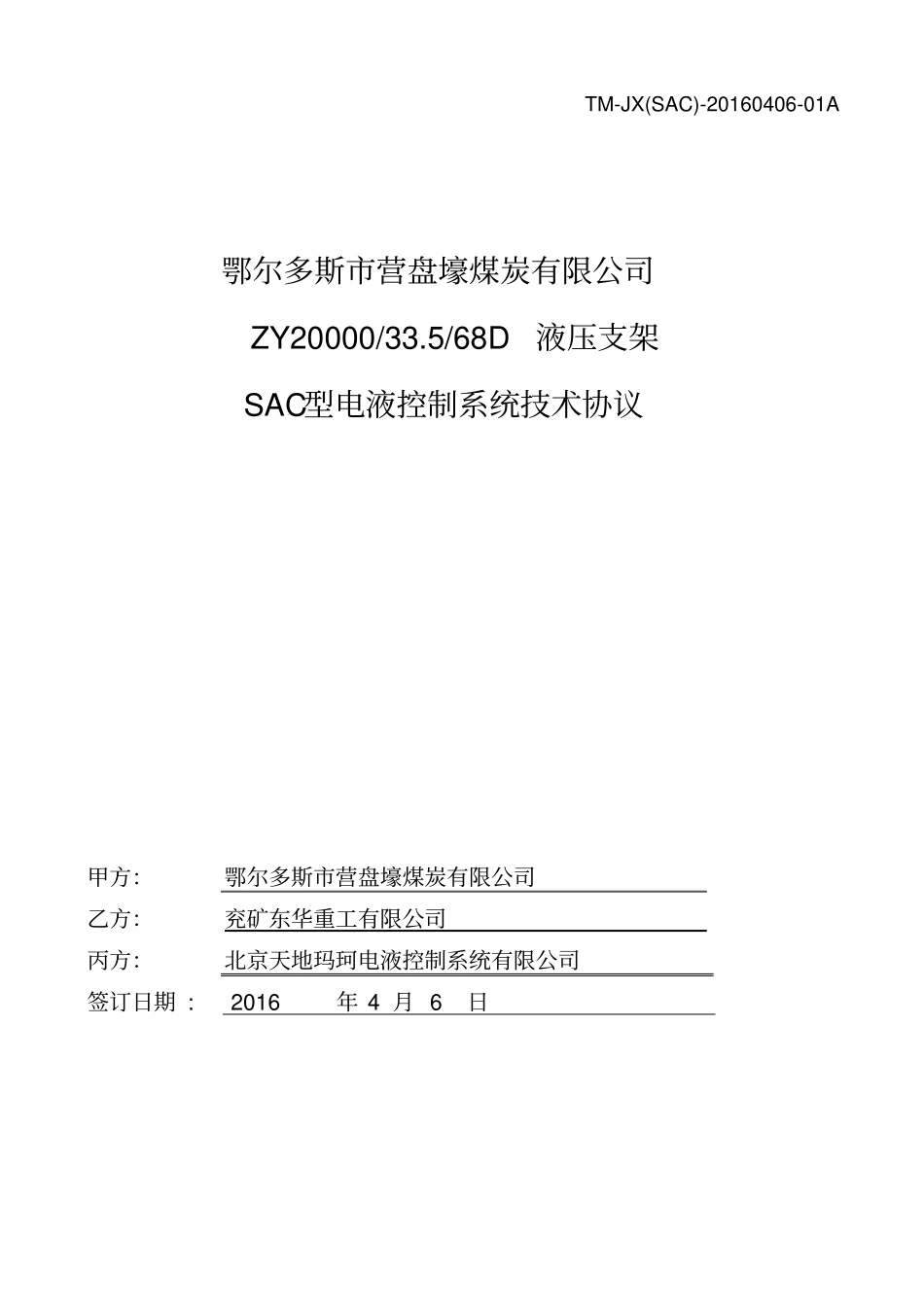

TM-JX(SAC)-20160406-01A鄂尔多斯市营盘壕煤炭有限公司ZY20000/33.5/68D液压支架SAC型电液控制系统技术协议甲方：鄂尔多斯市营盘壕煤炭有限公司乙方：兖矿东华重工有限公司丙方：北京天地玛珂电液控制系统有限公司签订日期 : 2016 年 4 月 6 日TM-JX(SAC)-20160406-01A1 甲方：鄂尔多斯市营盘壕煤炭有限公司ZY20000/33.5/68D 液压支架壹套，由乙方：兖矿东华重工有限公司 设计制造该设备， 由丙方：北京天地玛珂电液控制系统有限公司提供电液控制系统，三方就该控制系统的相关事宜，进行了深入细致的技术探讨，经过平等友好协商，最终达成一致意见，现签定有关技术协议如下：一、电液控制系统选型电液控制系统采用北京天玛公司国产SAC型电液控制系统、顺槽控制系统、井上下数据传输系统、立柱增压阀、顺槽过滤系统。二、供货范围鄂尔多斯市营盘壕煤炭有限公司ZY20000/33.5/68D液压支架SAC电液控制系统清单共计 150 架：中间架143 架，过渡架2 架，端头架5 架序号品号名称代号数量单位产地备注1 35000029 液 压支架 电液 控制装置控制器TMDPMC(ZDYZ-Z/K2.0) [ZDYZ-Z] 150 件天玛2 21801010 控 制器接 线板 组件TMJTP(ZDYZ-Z) 150 件天玛3 21800600 控制器防护板TMJKH(26ZDYZ-Z)F 150 件天玛304 不锈钢材质4 35016001 电磁阀驱动器TMDSRSC(ZDYZ26-Q/20) [ZDYZ26-Q] 145 件天玛带 10 根驱动线5 35016002 电磁阀驱动器TMDSRSC(ZDYZ26-Q/18) [ZDYZ26-Q] 5 件天玛带 9 根驱动线6 35004098 矿 用本安 型行 程传感器TMDXC(GUC1200/1020/L) [GUC(1200)] 150 件天玛推移用7 35004072 感应磁环TMDCH(GUC(1200)-C/E) 150 件天玛推移用8 30711001 行程传感器插座TMDDLJ(conm4sm/lumb) 150 件天玛推移用9 连 接和固 定行 程传感器组件150 件天玛10 35003007 矿用压力传感器TMDYLC(GPD 60) [GPD60] 150 件天玛接口 DN10，立柱用11 35605001 矿 用隔爆 兼本 质安全型稳压电源TMDFBD(KDW127/12/2.0) [KDW127/12/2.0] 19 件天玛12 35012004 隔离耦合器TMDPPG(SAC-I/B1.0/S1.0) [SAC-I] 37 件天玛13 30716006 4c 型护套连接器conmN/4c150 150 根天玛控制器 - 驱动器连接器14 30716021 4c 型护套连接器conmN/4c300 150 根天玛控制器 - 行程传感器连接器15 30716021 4c 型护套连接器conmN/4c300 150 根天玛控制器 - 立柱压力传感器连接器16 30717083...
