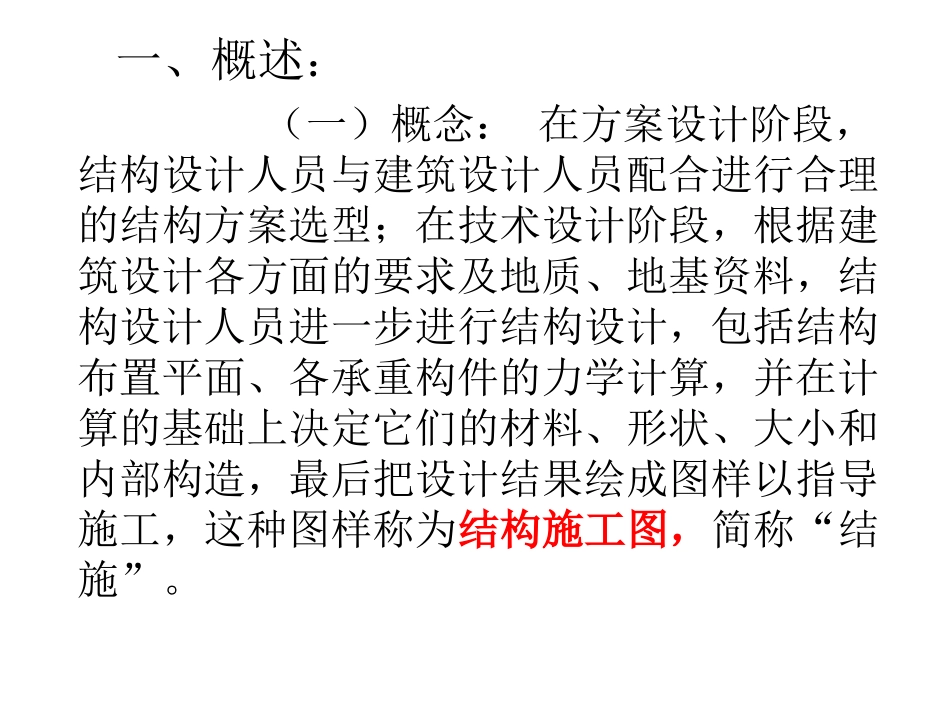

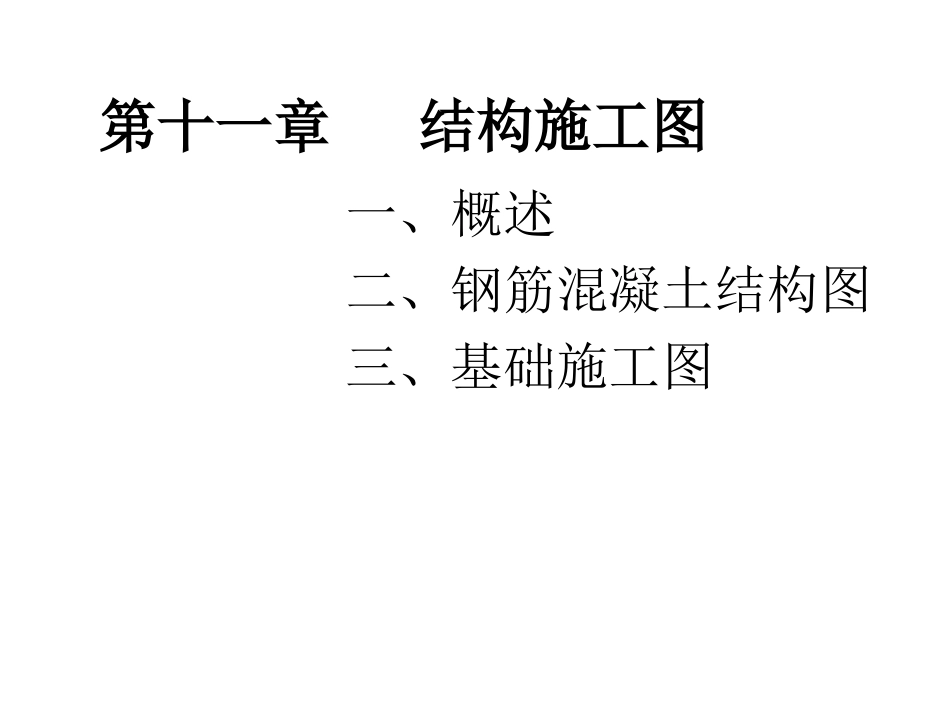

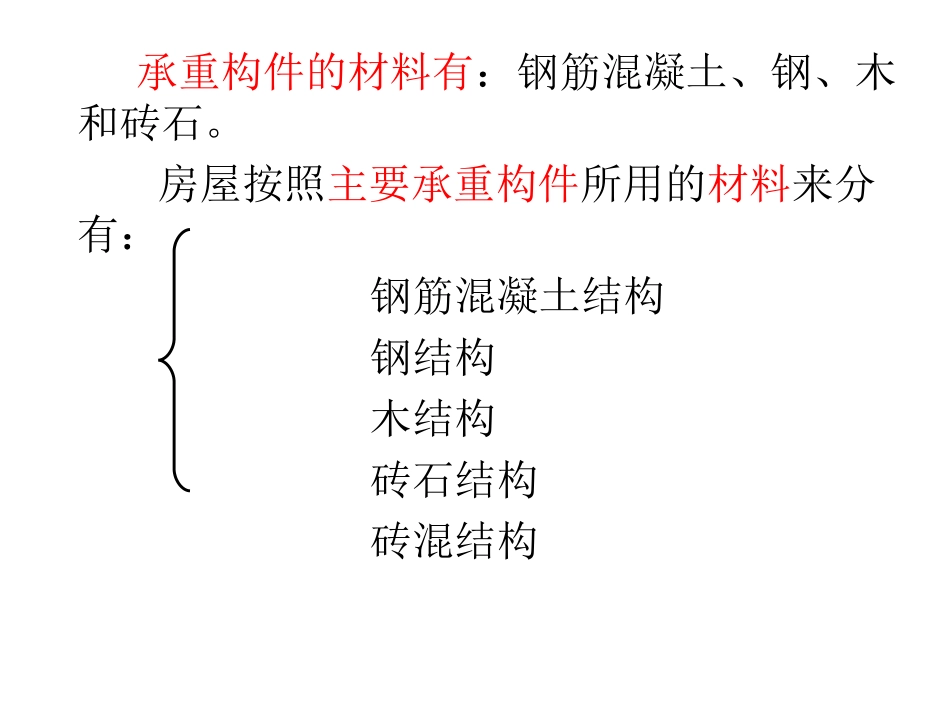

第十一章结构施工图一、概述二、钢筋混凝土结构图三、基础施工图一、概述：（一）概念：在方案设计阶段，结构设计人员与建筑设计人员配合进行合理的结构方案选型；在技术设计阶段，根据建筑设计各方面的要求及地质、地基资料，结构设计人员进一步进行结构设计，包括结构布置平面、各承重构件的力学计算，并在计算的基础上决定它们的材料、形状、大小和内部构造，最后把设计结果绘成图样以指导施工，这种图样称为结构施工图，简称“结施”。承重构件的材料有：钢筋混凝土、钢、木和砖石。房屋按照主要承重构件所用的材料来分有：钢筋混凝土结构钢结构木结构砖石结构砖混结构基础柱主梁次梁楼板钢筋混凝土结构示意图（二）结构施工图的内容：1、结构设计说明:包括选用结构材料的类型、规格、强度等级；地基情况；施工注意事项；选用标准图集等。2、结构布置平面图：（1）基础平面图（2）楼层结构布置平面图（3）屋面结构布置平面图3、构件详图：（1）梁、板、柱及基础结构详图（2）楼梯结构详图（3）屋架结构详图（4）其它详图，如天沟、雨蓬、过梁等（三）结构施工图的图示特点：1、用水平剖面图来表示结构布置平面图。2、用单个构件的正投影图来表达构件详图。（即绘出平面图、立面图、断面图及材料明细表等）3、用双比例绘制构件详图。即构件轴线用一种比例，而构件上的杆件、零件则按另一种比例（比轴向比例大一些）绘制。4、用中或细实线表示轮廓线，用粗实线或黑圆点表示钢筋。5、结构施工图中采用多种图例来表达。（四）结构施工图的读图方法：先看文字说明；再读基础平面图、基础结构详图；然后读楼层结构布置平面图、屋面结构布置平面图；最后读构件详图。对于构件详图，读图时先看图名，再看立面图、断面图，后看钢筋详图和钢筋表。结构施工图中，构件常用代号表示。常用构件代号（GB）名称代号板B屋面板WB空心板KB墙板QB楼梯板TB梁L屋面梁WL圈梁QL过梁GL名称代号楼梯梁TL屋架WJ框架KJ柱Z基础J桩ZH梯T雨蓬YP阳台YT二、钢筋混凝土结构图（一）、钢筋混凝土结构知识：混凝土由水泥、砂子、石子和水按一定比例浇捣而形成。凝固后坚硬如石。规范规定的混凝土强度等级有：C7.5、C10、C15、C20……C60共12个等级。混凝土受压性能好，但承受拉力的能力差，容易因受拉而断裂。如在混凝土中加入一定数量的钢筋，则可解决这一矛盾。这种配有钢筋的混凝土，称为钢筋混凝土。钢筋混凝土梁受力示意图：外力外力受拉区钢筋受压区中和轴支承a)混凝土b)钢筋混凝土钢筋种类代号Ⅰ级钢筋（即Q235光圆钢筋）φⅡ级钢筋（如16锰人字纹筋）φⅢ级钢筋（如25锰硅人字纹筋）Ⅳ级钢筋（圆或螺纹筋）Ⅴ级钢筋（螺纹筋）（二）钢筋的分类和作用：钢筋种类和代号钢筋种类代号冷拉Ⅰ级钢筋冷拉Ⅱ级钢筋冷拉Ⅲ级钢筋冷拉Ⅳ级钢筋冷拔低碳钢丝φφφ0t6tttt钢筋的形状：b)螺纹钢筋a)圆钢c)人字纹钢筋钢筋按其作用分为：1、受力筋—主要承受拉应力。2、钢箍（箍筋）—固定受力筋的位置，并承受一部分斜拉应力。3、架力筋—用以固定梁内箍筋的位置，构成梁内的钢筋骨架，位于梁的上部。4、分布筋—用于屋面板、楼板等板内。与受力筋垂直布置，使受力均匀。5、其它—因构造或施工需要而配置的构造筋，如腰筋、预埋猫固筋、吊环等。钢筋混凝土梁板配筋：受力筋受力筋分布筋保护层10～15保护层≥25架力筋箍筋a)梁b）板（三）钢筋的弯钩：如受力筋用光圆钢筋，则两端要做弯钩，以加强钢筋和混凝土的粘结力，避免钢筋在受拉时滑动。常用弯钩形式有：半圆弯钩与直弯钩。a)半圆弯钩b)直弯钩简化画法简化画法c)钢箍的弯钩（四）钢筋的一般表示法：在结构图中，通常用单根的粗实线表示钢筋的立面，用黑圆点表示钢筋的横断面。名称图例说明钢筋横断面无弯钩的钢筋端部下图为长短钢筋投影重叠时，可在断钢筋的端部用45°短划线表示预应力钢筋横断面预应力钢筋或钢铰线用粗双点划线无弯钩的钢筋搭结带半圆形弯钩的钢筋端部带半圆弯钩的钢筋搭结名称图例说明带直弯钩的钢筋端部带直弯钩的钢筋搭结带丝扣的钢筋端部接触对焊的钢筋接头单面焊接的钢筋接头双面焊接的钢筋接头焊接网一张网平面图钢筋表示图例（五）结构平面布...
